Выбор схемы и сечения кабелей местной сети.
Исходными данными для выбора схемы заводской сети и сечения кабелей являются число и мощность цеховых распределительных подстанций (РП).
Наиболее распространенные схемы приведены на рис. 4. В этих схемах в случае отключения одного из питающих кабелей вся нагрузка подстанции переходит на оставшийся в работе кабель.
Рисунок 4.
Для цеховых подстанций с нагрузкой 6000 КВт и более ток нагрузки получается больше, чем допустимый по условиям нагрева для предельного стандартного сечения. В связи в этим каждая линия выполняется из двух кабелей.
Сечение кабеля выбирается по трем критериям:
-

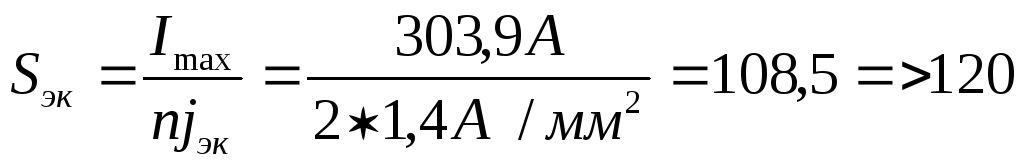

Выбор сечения по экономической плотности тока. Сечение кабеля по экономической плотности тока определяется по формуле (22) из условия нормального режим работы.
|мм2|
где Imax – максимальный ток нагрузки цеховой подстанции;
n – число параллельно работающих кабельных линий;
jэк – экономическая плотность тока |А2/мм2|, принимаемая в зависимости от Tmax по таблице 4, приложение 2.
-
Выбранное по экономической плотности тока проверяется по условиям длительного нагрева в аварийном режиме, когда отключается одна из питающих линий.
,
- верно => выбираем кабель АСБ(3*150), для которого Iдоп=275
где 1,3 – коэффициент учитывающий допустимую перегрузку кабеля;
Кп – коэффициент прокладки, учитывающий прокладку в траншее несколько лежащих рядом кабелей.
Сметные соображения.
В заключение проекта по укрупненным показателям согласно приложению 3, таблица 1 оценивается стоимость сооружения электрической части проекта и одного установленного «КВА» трансформаторной мощности.
Расчет целесообразно представить в виде таблицы.
№ п\п |
Элемент схемы |
Тип основного оборудования |
Количество |
Стоимость, тыс. рублей |
|
Единицы |
Общая |
||||
|
Ячейка выключателя ОРУ с двумя системами шин |
У-110 |
10 |
38 |
380 |
|
Ячейка трансформатора напряжения с разъединителем и разрядником |
НКФ-220 |
4 |
22,5 |
90 |
|
Ячейка комплектного устройства (КРУ-10) |
ВМПЭ-10 3500А |
6 |
3,8 |
22,8 |
|
Ячейка комплектного устройства (КРУ-10) |
600А |
28 |
3,06 |
85,68 |
|
Подстанция 110/10 КВ с выключателями более трех |
|
|
210 |
210 |
Итого: 788,48 |
∑, тыс. рублей |
Стоимость одного «КВА» установленной мощности определяется соотношением:
|руб./КВА|
с учетом работы одного или двух трансформаторов
