Для годового графика
№ п/п |
Нагрузка из суточного графика P, МВт |
Продолжительность нагрузки в году, ч |
Потребленная электроэнергия, Э МВтч |
1 2 3 4 5 |
70 56 42 14 7 |
1542 1542 514 2570 2592 |
Эгод= p1t1 + p2t2 + p3t3 + p4t4+ p5t5 = 70x1542 + 56x1542 + 42x514 + 14x2570 + 7x2592 = 270004 |
% от Pmax
100
50
10
t, час
8760
А) Коэффициент заполнения суточного графика нагрузки
Б) Продолжительность использования максимальной нагрузки
Выбор числа и мощности трансформаторов для главной понизительной подстанции (гпп).
-
Нагрузочная способность трансформаторов
В условиях эксплуатации трансформаторы выдерживают аварийные и систематические перегрузки. Например, в аварийной ситуации при выходе из строя одного из трансформаторов с масляным охлаждением оставшийся в работе трансформатор допускает перегрузку на 40% сверх номинальной мощности. Такая перегрузка разрешается не более 5-ти суток при максимуме нагрузки не более 6-ти часов в сутки при условии, что коэффициент заполнения суточного графика нагрузки .
Клиенты 3 категории немногочисленны (10%) и не столь важны, поэтому в случае аварии их отключение не приведет к серьезным последствиям. На них приходится 10% от Pmax = 7 МВт, следовательно должны подобрать трансформаторы с учетом, что Pmax=63 МВт.
Pтрансформатора= 63МВт/1,4/0,95=47,4МВт
Из таблицы 1 приложения 2 выбираем тип трансформатора ТРДЦН с Sном=63МВА или ТРДЦН с Sном=80МВА
Б. Определение потерь мощности и энергии в трансформаторах.
В зависимости от соотношения потерь ∆Pxx и ∆Pк.з. при различной нагрузке потребителя режим работы одного трансформатора на двухтрансформаторной подстанции может оказаться выгоднее, чем двух. Значение мощности, при которой потери в одном и двух трансформаторах будут равны, называется критической мощностью Sкр. Аналитически ее можно определить по выражению:
1) для трдцн с Sном=63МВА
|МВА|,

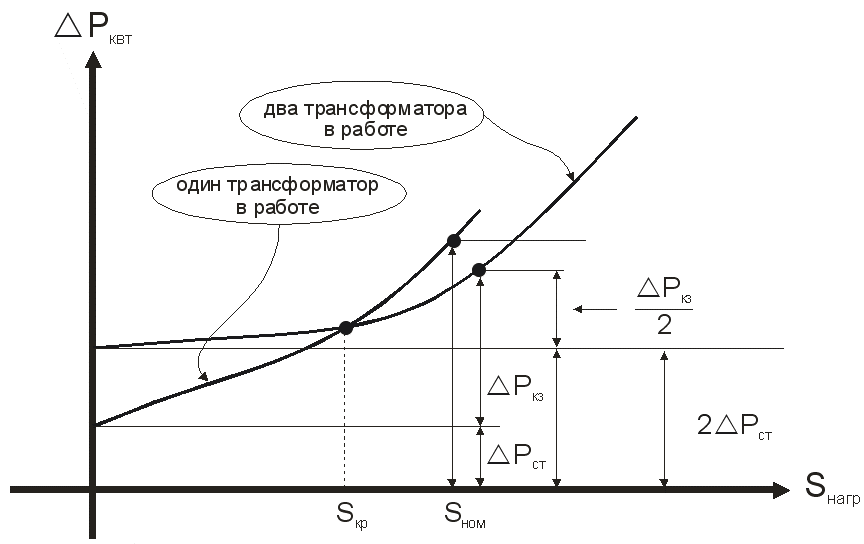

Это же можно подтвердить графически (рис. 1).
Рисунок 1.
При нагрузке подстанции меньше критической (Sнагр<Sкр) для уменьшения потерь целесообразно отключать один трансформатор. Если Sнагр>Sкр – целесообразна работа двух трансформаторов.
Пользуясь годовым графиком нагрузки можно определить потери энергии в трансформаторах за год:
а) потери энергии в стали трансформатора.
По годовому графику определяем ti=(8760-1542-1542-514)ч=5162ч
=50КВт*5162ч+2*50КВт(8760ч-5162ч)=
=617,9МВтч
б) потери энергии в обмотках трансформатора.
, для одного трансформатора
, для двух трансформаторов
в) определение экономической эффективности
, |тыс. руб.|
2) для трдцн с Sном=80МВА
|МВА|,
а) потери энергии в стали трансформатора.
По годовому графику определяем ti=(8760-1542-1542)ч=5676
б) потери энергии в обмотках трансформатора.
в) определение экономической эффективности
,
Так как ЗI<ЗII , то целесообразно выбрать первый вариант
