2.6.2. Расчёт основных характеристик насадки регенератора

Поверхность нагрева 1 м³ насадки типа Лихте регенератора:

(86)

где а —размер канала, a=0,12м;

δ —толщина кирпича, δ=0,065м;

h —высота кирпича, h=0,15м.

Размер насадочного кирпича 300 150 65.

Заполнение кирпичом объема насадки

(87)

Живое сечение насадки:

(88)

Эквивалентная толщина кирпича:

(89)

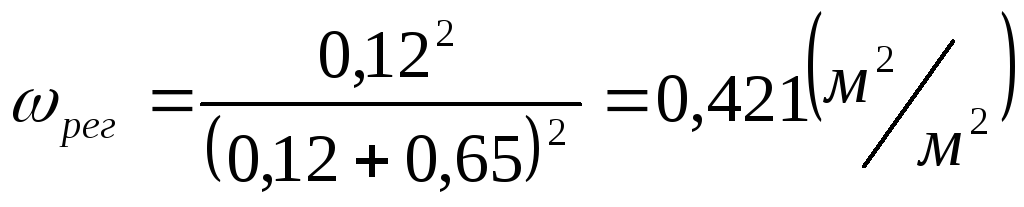

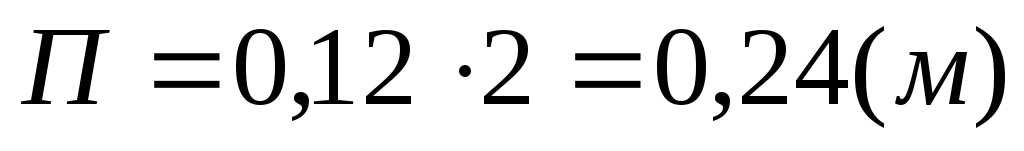

Площадь и периметр канала насадки:

(90)

(91)

2.6.3. Расчёт коэффициентов теплоотдачи и теплообмена

Расчётные температуры поверхности кирпича

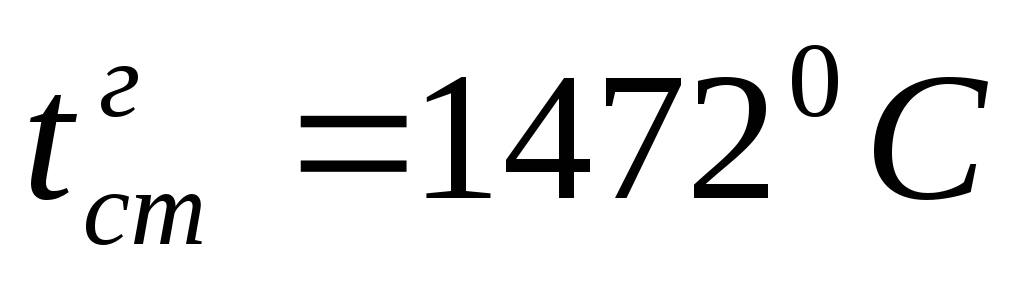

—для верха регенератора:

(92)

—для низа регенератора:

(93)

,

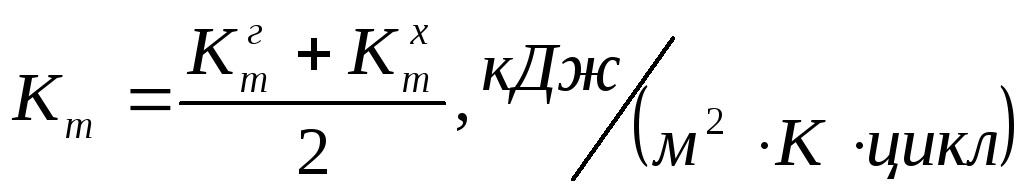

Коэффициент теплообмена:

(94)

где —коэффициент теплообмена в горячей части регенератора, ;

—коэффициент теплообмена в холодной части регенератора, .

(95)

где , —общие коэффициенты теплоотдачи продуктов горения и воздуха (в верхней части регенератора), Вт/(м²·К);

—коэффициент теплопроводности материала на садке при расчётной температуре , Вт/(м·К);

, —продолжительность дымового и воздушного режима работы регенератора, ;

—эквивалентная толщина кирпича, м;

—теплоёмкость и плотность насадочного кирпича.

Коэффициент теплоотдачи верхней части регенератора

—для дымовых газов:

(96)

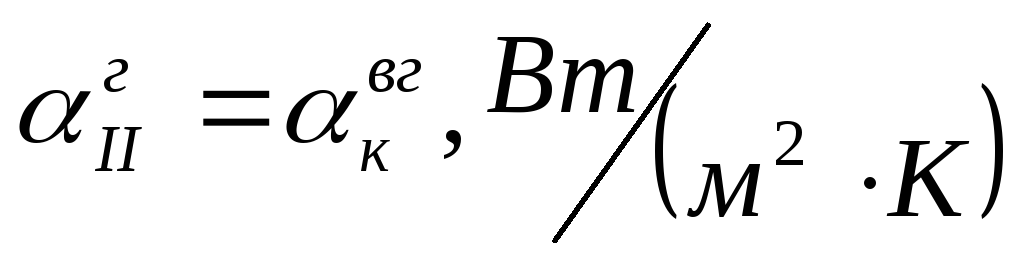

—для воздуха:

(97)

где ,—коэффициент теплоотдачи конвекцией со стороны дымового и воздушного потока;

—коэффициент теплоотдачи лучеиспусканием со стороны дымового потока.

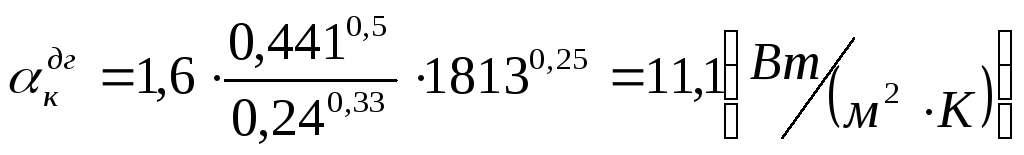

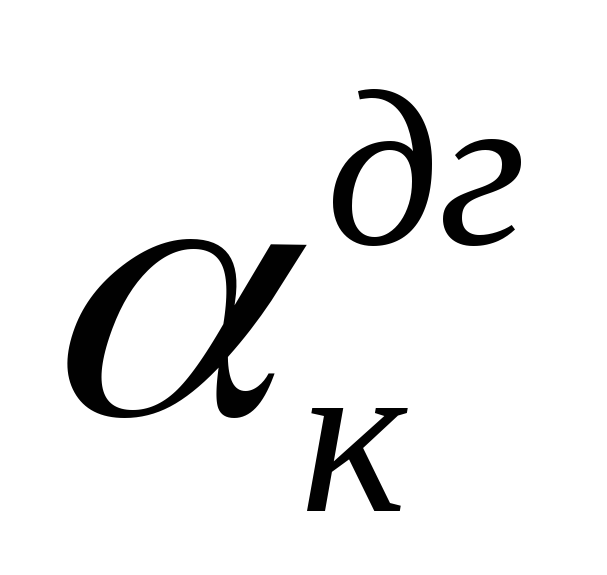

Коэффициент теплоотдачи конвекцией:

(98)

где —скорость газа, м/с;

—эквивалентный диаметр насадки, м;

Т_г—абсолютная температура газа, К.

Для дымовых газов скорость определяется:

(99)

где —скорость воздушного потока,

Эквивалентный диаметр насадки определяется:

(100)

где F, П—площадь и периметр канала насадки.

Коэффициент теплоотдачи конвекцией со стороны дымового и воздушного потока:

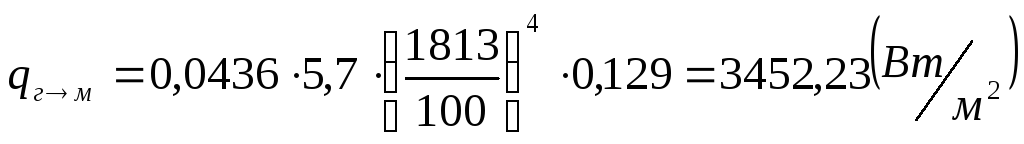

Коэффициент теплоотдачи лучеиспусканием:

(101)

где —количество тепла, передаваемого лучеиспусканием от продуктов горения к поверхности насадки, Вт/м²;

—температура продуктов горения, ⁰С;

—температура поверхности материала насадки, ⁰С.

(102)

где —коэффициент излучения абсолютно чёрного тела, ;

—абсолютная температура продуктов горения, К;

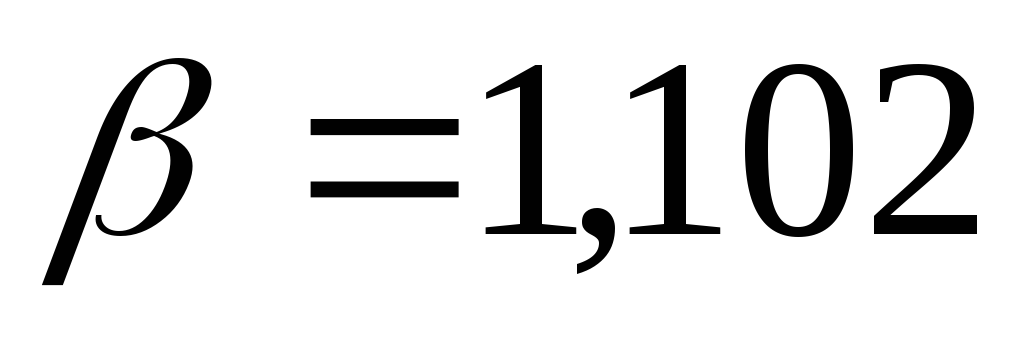

—коэффициент, учитывающий лучеиспускание насадки.

(103)

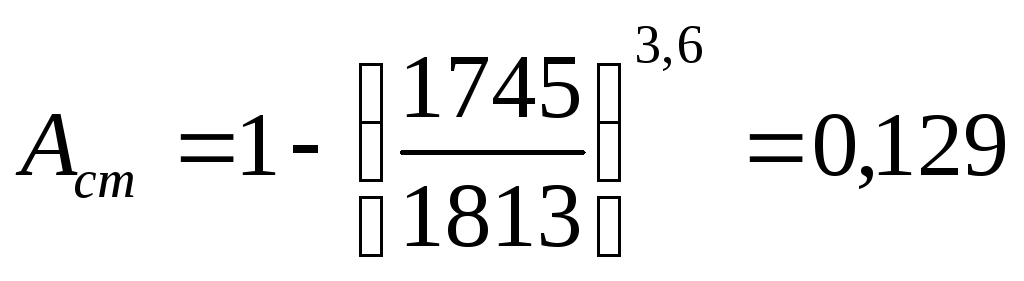

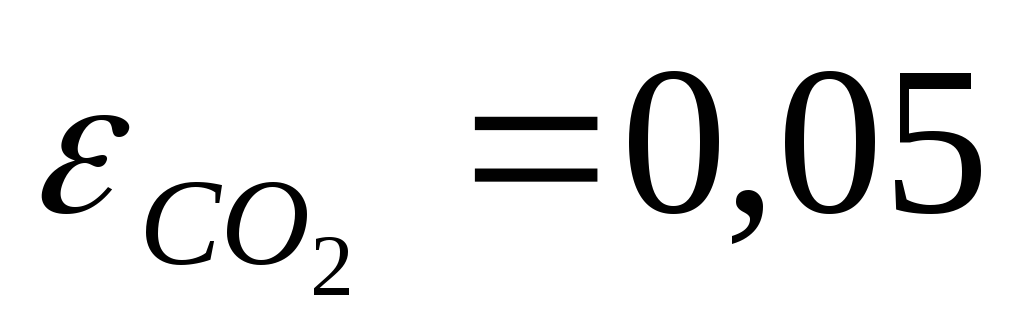

Степень черноты дымовых газов определяется (37), с учётом, что эффективная толщина слоя газов

(104)

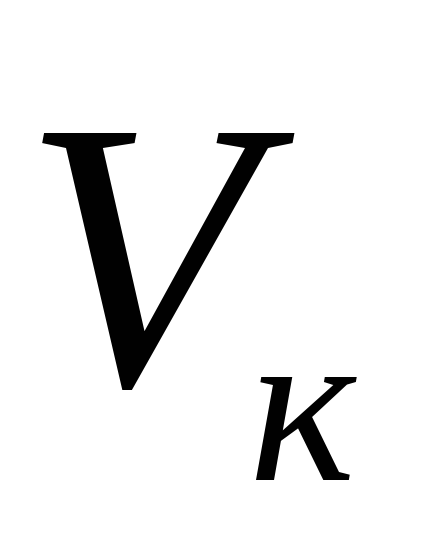

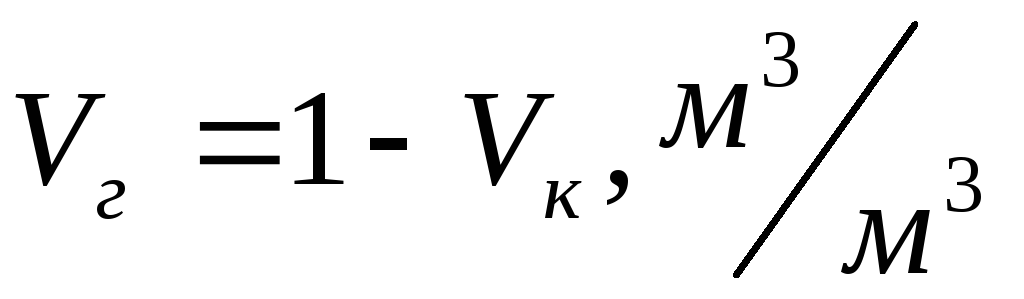

где —объём газов в 1 м³ насадки.

(105)

где —заполнение кирпичом объёма насадки, .

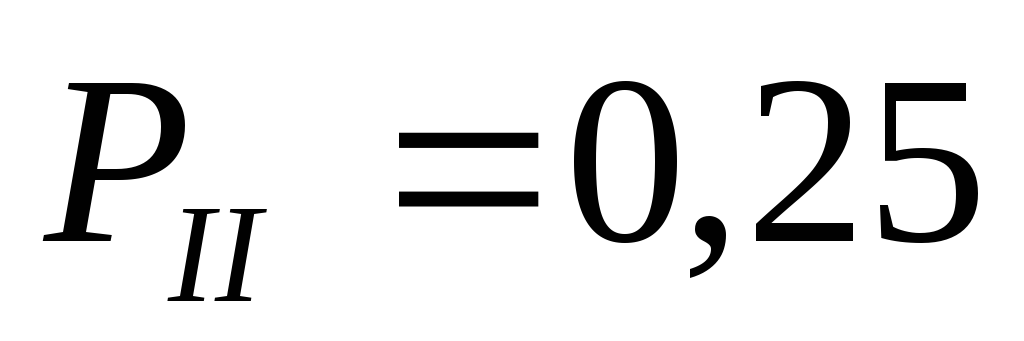

и —парциальное давление СО₂ и Н₂О, поступающих в регенератор, кН/м².

Коэффициент теплообмена в холодной части регенератора определяется

(106)

, —общие коэффициенты теплоотдачи продуктов горения и воздуха (в нижней части регенератора), Вт/(м²·К).

Для расчёта и используются уравнения (96), (97), (98) и (101).

,
