Вариант дома с шириной шага 6 м
Фасады |
Разрез |
1 - кухнястоловая;
2 - гараж;
3 - спальня;
4 - гостиная
Планы этажей
ДВУХ-ТРЕХЭТАЖНЫЕ ЖИЛЫЕ ДОМА С УЗКИМ ШАГОМ ДЛЯ ЗАСТРОЙКИ
ЗАТЕСНЕННЫХ УЧАСТКОВ Архитектор И.Доценко. Творческая мастерская "Анна" при СА Украины, Киев
Вариант Г-образных блокированных домов
В трехэтажном доме предусмотрена |
\ |
5-комнатная квартира с гаражом, |
|
в двухэтажном - 3-комнатная квар- |
|
тира с гаражом |
|
Планы этажей
Варианты блокировки
190
Архитектор А .Струтинский
Фасады
1- вестибюль;
2- гараж;
3- кухня;
4- гостинаястоловая;
5— кладовая;
6- кабинет;
7- спальня с тамбуром
иванной;
8- балкон;
9- второй свет гостиной
План Р-го этажа |
План 2-го этажа |
191
ЖИЛИЩНО-ТОРГОВЫЙ (ПРОИЗВОДСТВЕННЫЙ) КОМПЛЕКС Архитекторы Ю.Репин, С.Ежов, Л.Рог, О.Иванов. КиевЗНИИЭП
В двух-трехэтажном здании в верхних этажах размещаются квартиры на две-четыре семьи, в первом этаже - производственные мастерские или торговые залы, в полуподвальной части - гаражи для индивидуальных машин и подсобные помещения.
В комплексе возможно размещение - торговых залов; - кафе на 8-10 посадочных мест;
-мастерских по ремонту бытовой техники, одежды, обуви;
-мастерских художников, фотоателье и т.п.
192
1 |
- магазин; |
5 |
- |
ремонт обуви; |
8 |
- |
спальня; |
2 |
— кафе; |
6" - |
ремонт телера- |
9 |
- |
склад; |
|
3 |
- кухня; |
|
|
диоаппаратуры; |
10 |
- |
гараж; |
4 — подсобное |
7 |
- общая комната; |
11 |
- |
кладова |
||
|
помещение; |
|
|
|
|
|
|
План цокольного этажа |
План 2-го этажа |
План 1-го этажа |
План 3-го этажа |
ОДНОКВАРТИРНЫЕ БЛОКИРОВАННЫЕ ЧЕТЫРЕХКОМНАТНЫЕ ЖИЛЫЕ ДОМА В ДЗУХ УРОВНЯХ
Архитектор Л.Нордштейн. БелНИИгипросельстрой, Минск
Площадь жилая - 48,09 мг
общая - 80,82 м'
Генплан
Фасады
194
Фасады
План 1-го этажа |
План 2-го этажа |
195
ДВУХЭТАЖНЫЕ БЛОКИРОВАННЫЕ ДОМА Архитектор Е.Костина, ЦНИИЭП жилиша
Объемно-пространственное решение блокированного дома на семью 4-5 человек строится на перепаде этажей в полуровня. Этим обеспечивается четкое зонирование не только дневной и спальной зоны, но и разделение спален детей и старшего поколения
1- прихожая
2- гостиная 3 - кухня 4 - столовая
5 |
- |
кабинет (офис) |
6 |
- |
спальня |
7 |
— мастерская |
|
8 |
- |
кладовая |
3600 4200 3600 План 1-го этажа
Площадь |
|
|
жилая |
- |
1 . |
общая |
- |
1 |
Строительный |
|
|
объем |
-816 |
|
План 2-гс
196
БЛОКИРОВАННЫЙ ДОМ НА СЕМЬЮ ИЗ 3-4 ЧЕЛОВЕК
7200 |
7200 |
Площадь |
|
|
, |
жилая |
- |
78,9 |
м' |
общая |
- |
185,7 |
м' |
Строительный |
|
|
|
объем |
- |
588 м |
|
План 2-го этажа
План 1-го этажа
1- прихожая
2- гостиная 3 - кухня 4 - столовая 5 - спальня 6 - кабинет
Разрез |
Вариант фасада |
ТРЕХЭТАЖНЫЕ БЛОКИРОВАННЫЕ ДОМА ДЛЯ РАЙОНА КОЛОМЯГИ г.С.-ПЕТЕРБУРГА
Архитекторы А.Кобяк, В.Ременко, ЛенНИИТАГ, С.-Петербург

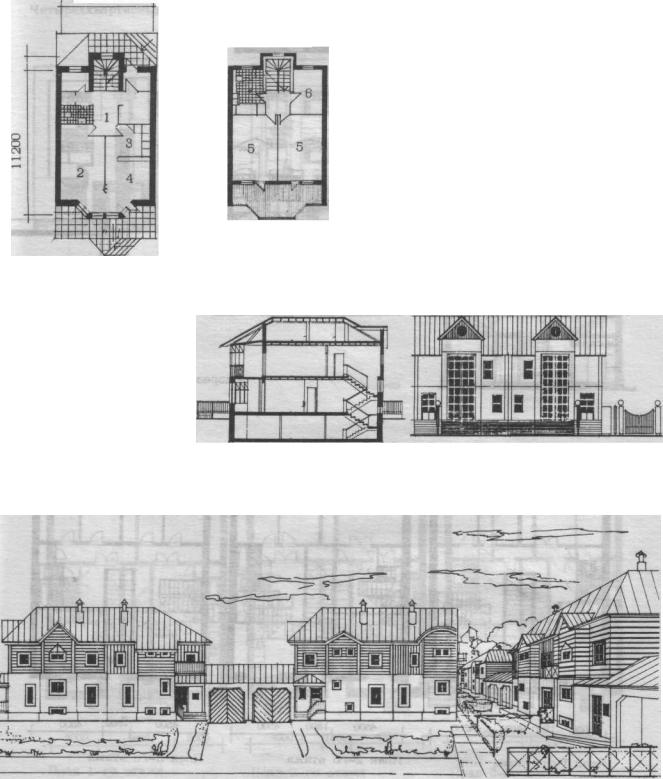

Двухквартирный жилой дом
Фасады
Разрез
План 1-го этажа |
План 2-го этажа |
План 3-го этажа |
198
