Создание звездного неба

Ночное небо для развлечения писал не один Винсент Ван Гог. В уроке будет создана звездная ночь с использованием карты Noise в фоне.

Применение карты Noise:

1. Загрузка файла moon.max tutorials/intro_to_materials.

2. Клавишей 8 вызов диалога Environment.

3. Кнопкой карты Environment вызов Material/Map Browser. Выбор Noise и щелчок OK.

4. Карта Noise возникает на кнопке карты Environment.

5. Открытие Material Editor.

6. Перетаскивание карты Noise с кнопки диалога Environment в пустую ячейку Material Editor. Выбор Instance и OK.

Квадрат карты Noise замещает сферу образца. Это карта, а не материал.

7. В свитке Noise Parameters ввод Noise Size = 0.2.

8. В настройках Noise Threshold ввод Low Threshold = 0.6 и High Threshold = 0.7. Это уменьшает диапазон между белым и черным, так что noise будет выглядеть как точки или булавочные уколы.

9. Переход в окно Camera и визуализация сцены F9. Сотни звезд возникают на небе.

Созданные картой Noise звезды

10. Уменьшение числа звезд увеличением Low Threshold = 0.65. Яркость звезд понижается при замене в Noise белого бледно-серым тоном.

11. Визуализация сцены. Звезды на фоне угасают.

После настройки карты Noise

Создание туманности:

Для театральности создание туманности наложением на черные области карты Noise карты Gradient Ramp.

1. В свитке Noise Parameters щелчок кнопки карты Color #1.

2. Выбор Gradient Ramp в Material Map Browser и щелчок OK.

3. В Material Editor сфера образца получает черно-белый градиент. В свитке Gradient Ramp Parameters у карты градиента три флага: справа, в середине и слева.

4. Двойной щелчок по правому флагу открывает Color Selector. Ввод черного тона.

5. Щелчок по среднему флагу и выбор синего цвета. Закрытие Color Selector.

6. В группе Noise ввод Amount = 1.0. Выбор Fractal и ввод Size = 9.0.

7. Визуализация сцены. На небе возникает размытая туманность.

Добавление молнии в туманность:

Можно сделать ряд проб с цветом и параметрами Noise для овладения эффектом.

1. Два щелчка по градиенту близ среднего флага с обеих сторон. Возникает еще два флага. (Если сделан лишний флаг, правый щелчок по нему и выбор Delete.)

2. Двойной щелчок по среднему флагу и выбор для него светло синего цвета.

3. Ввод Noise Levels = 6 для добавления деталей в молнию.

4. Визуализация сцены.

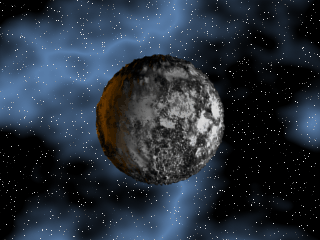

Фон с туманностью и молнией

5. Следует менять цвет градиента, тип и параметры noise для овладения эффектом.

6. Сохранение: Save as mymoonandstars.max.

Создание звездного неба с большой сферой:

Другой способ создания звездного неба состоит в создании большой сферы, обращении ее нормалей и применении к ней карты со звездами.

1. Методом ввода с клавиатуры создание сферы с радиусом примерно 1200. (На панели Create щелчок Sphere. В свитке Keyboard Entry ввод Radius = 1200. Затем щелчок Create.)

2. Ввод имени сферы skydome.

3. Переход на панель Modify. Из списка модификаторов выбор Object Space Modifiers > Normal.

4. В свитке Parameters включение Flip Normals.

5. В Material Editor выбор незанятой ячейки. Ввод имени материала starry sky.

6. Кнопкой карты Diffuse вызов Material/Map Browser и выбор Bitmap.

7. В диалоге Select Bitmap Image File выбор stars10.jpg из папки tutorials/space. Это большая детальная карта, так что загрузка потребует времени.

8. Включение Show Map In Viewport.

9. Щелчок Go to Parent. В свитке Blinn Basic Parameters ввод Self-Illumination = 100.

10. Перетаскивание материала на объект skydome и визуализация сцены F9. На небе появляются звезды от карты, заменяя карту фона environment.

Добавление яркости звезд:

1. . В свитке Maps вызов карты Diffuse.

2. В свитке Output ввод RGB Level = 2.0. Для фильтрации ближних звезд ввод Output Amount = 1.2.

3. Визуализация сцены F9.

Сохранение работы: Save as mymoonandstars2.max.
