Виды разрезов

В зависимости от числа секущих плоскостей разре­зы разделяются на простые и сложные.

Простым называется разрез при одной секущей плоскости.

Сложным называется разрез при двух и более се­кущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций, раз­резы подразделяют на вертикальные, горизонтальные и наклонные.

Вертикальным называется разрез при секущей плоскости, перпендикулярной горизонтальной плос­кости проекции.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоско­стью проекции угол, отличный от прямого.

Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций на­зывается фронтальным разрезом.

Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций назы­вается профильным разрезом.

Местным разрезом называется разрез, служа­щий для выяснения устройства предмета лишь в от­дельном ограниченном месте.

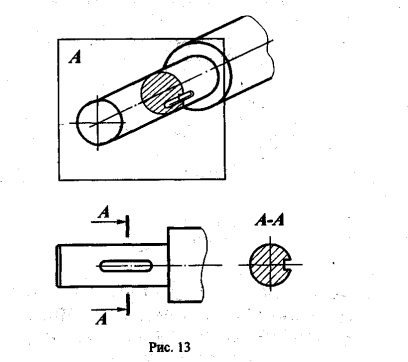

20) сечения Чтобы показать поперечную форму деталей, пользу­ются изображениями, называемыми сечениями (рис. 13). Для того, чтобы получить сечение, деталь мысленно рас­секают воображаемой секущей плоскостью в том месте, где нужно выявить её форму. Фигура, полученная в ре­зультате рассечения детали секущей плоскостью, изображается на чертеже. Следовательно сечением называ­ется изображение фигуры, получающейся при мыс­ленном рассечении предмета плоскостью или не­сколькими плоскостями.

На сечении показывается только то, что получается непосредственно в секущей плоскости.

Сечение входит в состав разреза и существует как самостоятельное изображение

Для ясности чертежа сечения выделяют штрихов­кой. Наклонные параллельные линии штриховки прово­дят под углом 45° к линиям рамки чертежа, а если они совпадают по направлению с линиями контура или осе­выми линиями, то под углом 30° или 60°.

В зависимости от расположения сечения подразделяются на вынесенные и  наложенные. Вынесенными  сечениями называются такие, которые располагаются вне контура изображений (рис. 13).

Наложенными сечениями называются такие, ко­торые располагаются непосредственно на видах чертежа (рис 14.)

Контур вынесенного сечения обводится сплошной основной линией такой же толщины S, как видимый контур изображения. Контур наложенного сечения обво­дят сплошной тонкой линией (от S/3 до S/2).

Наложенное сечение располагают в том месте, где проходила секущая плоскость, непосредственно на самом виде, к которому оно относится, то есть как бы на­кладывают на изображение.

Вынесенное сечение можно располагать на любом месте поля чертежа. Оно может быть помещено непо­средственно на продолжении линии сечения

Обозначение сечений

Положение секущей плоскости указывают на чер­теже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штри­хов берётся в пределах от $ до 1^1/₂S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную бу­кву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сече­ния не проврдяЯ4. Сечение можно располагать с поворо­том, тогда к надписи А-А должен быть добавлен символ

повёрнуто О , то есть А-АО.

Выносной элемент

При выполнении чертежей в некоторых случаях появляется необходимость в построении дополнительного отдельного изображения какой-либо части предмета, требующей пояснений в отношении формы, размеров или других данных. Такое изображение называется выносным элементом. Его выполняют обычно увеличенным. Выносной элемент может быть выложен как вид или как разрез.

При построении выносного элемента соответствующее место основного изображения отмечают замкнутой сплошной тонкой линией, обычно овалом или окружностью, и обозначают заглавной буквой русского алфавита на полке линии-выноски. У выносного элемента делается запись по типу А (5 : 1). На рис. 191 приведен пример выполнения выносного элемента. Его располагают возможно ближе к соответствующему месту на изображении предмета.

21) 2. Форматы листов определяются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий (черт. 1).

3. Формат с размерами сторон 1189 х 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

│ А0 │ 841 х 1189

│ А1 │ 594 х 841

│ А2 │ 420 х 594

│ A3 │ 297 х 420

│ А4 │ 210 х 297

При необходимости допускается применять формат А5 с размерами сторон 148 х 210 мм.

5. Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

Размеры производных форматов, как правило, следует выбирать по табл. 2.

Обозначение производного формата составляется из обозначения основного формата и его кратности согласно табл. 2, например, А0 х 2, А4 х 8 и т.д.

А0 │ А1 │ А2 │ A3 │ А4 ├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 2 │1189 х 1682 │ - │ - │ - │ -

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 3 │1189 x 2523 │ 841 х 1783 │ 594 х 1261 │ 420 х 891 │ 297 х 630

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 4 │ - │ 841 х 2378 │ 594 х 1682 │ 420 х 1189 │ 297 х 841

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 5 │ - │ - │ 594 x 2102 │ 420 х 1486 │ 297х 1051

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 6 │ - │ - │ - │ 420 х 1783 │ 297 х 1261

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 7 │ - │ - │ - │ 420 х 2080 │ 297 х 1471

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 8 │ - │ - │ - │ - │ 297 х 1682

├──────┼────────────┼────────────┼────────────┼────────────┼───────────

│ 9 │ - │ - │ - │ - │ 297 х 1892 └──────┴────────────┴────────────┴────────────┴────────────┴────────────┘

22)основную надпись в правом нижнем углу рамки. Левая сторона рамки проводиться на расстоянии 20 мм от края формата, а три другие на расстоянии 5мм от края формата.

23) Масштабы

ГОСТ 2.302-68

Масштабом называется отношение размеров чертежа детали к его физическим размерам.

Независимо от принятого масштаба на чертеже указываются только физические размеры изделия. Масштаб указывается в специальной графе основной надписи чертежа. Если какой то фрагмент чертежа выполнен в другом масштабе то масштаб дополнительно указывается над этим фрагментом например

А-А\М 4:1 Разрез А-А выполнен в масштабе 4:1

-----------------------T-------------------------------------------------

  Масштабы уменьшения  ¦1:2; 1:2,5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25;

                       ¦1:40

                       ¦1:50; 1:75; 1:100; 1:200; 1:400; 1:500; 1:800;

                       ¦1:1000

-----------------------+-------------------------------------------------

  Натуральная величина ¦1:1

-----------------------+-------------------------------------------------

  Масштабы увеличения  ¦2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1;

                       ¦100:1

В необходимых случаях допускается применять масштабы увеличения (100n):1, где n - целое число.

24) ТИПЫ ЛИНИЙ ГОСТ 2.303-68 устанавливает начертания и основные назначении линий на чертежах:

Толщина сплошной основной линии должна быть от 0.5 до 1.4 мм в зависимости от величины и сложности изображения а так же формата чертежа. Толщина лини должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.

1)Сплошная, толстая, основная. S. Линии видимого контура, линии перехода, линии контура сечения

2)Сплошная тонкая. S/3:S/2 Линии контура наложенного сечения, линии размерные и выносные, линии штриховки, линии выноски с полками.

3)Сплошная волнистая S/3:S/2 Линии обрыва, линии разграничения вида и разреза.

4) Штриховая S/3:S/2 Линии невидимого контура. Линии перехода, невидимые.

5) Штрихпунктирная тонкая S/3:S/2 Линии осевые и центровые, линии сечений, являющиеся осями симметрий.

6) Штрихпунктирная утолщенная S/3:2\3/S

7)Разомкнутая S/3:1.5S Линии сечений

8)Сплошная, тонкая, с изломами S/3:S/2 Длинные линии обрыва

9)Штрихпунктирная с двумя точками тонкая S/3:S/2 Линии сгиба на развертке, линии для изображения изделий в крайних или промежуточных положениях

Штрихпунктирные линии, применяемые в качестве центровых, следует заменять сплошными тонкими линиями, если диаметр окружности или размеры других геометрических фигур в изображении менее 12 мм

25) Шрифты.

Типы: с наклоном в 75 градусов к основанию строки или без наклона, с толщиной линии шрифта 1:14 (тип А) или 1:10 (тип Б)

Размер шрифта определяет высота прописных букв в мм, измеряемая перпендикулярно к основанию строки.

1.1. Размер шрифтаh-величина, определенная высотой прописных букв в миллиметрах.

1.2. Высота прописных букв h измеряется перпендикулярно к основанию строки.

Высота строчных букв с определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10h (черт. 1 и 2).

1.3. Ширина буквыg-наибольшая ширина буквы, измеренная в соответствии с черт. 1 и 2, определяется по отношению к размеру шрифта h, например, g = 6/10h, или по отношению к толщине линии шрифта d, например, g = 6d.

1.4. Толщина линии шрифтаd-толщина, определяемая в зависимости от типа и высоты шрифта.

2.1. Устанавливаются следующие типы шрифта:

тип А без наклона (d= 1/14 h) с параметрами, приведенными в табл. 1;

тип А с наклоном около 75° (d= 1/14 h) с параметрами, приведенными в табл. 1;

тип Б без наклона (d= 1/10 h) с параметрами, приведенными в табл. 2;

тип Б с наклоном около 75° (d= 1/10 h) с параметрами, приведенными в табл. 2.

Шрифт типа А(d = h/14)

Параметры шрифта	Обозначение	Относительный размер		Размеры, мм
Размер шрифта-
высота прописных букв	h	(14/14) h	l4d	2,5	3,5	5,0	7,0	10,0	14,0	20,0
высота строчных букв	с	(10/14) h	10d	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами	а	(2/14) h	2d	0,35	0,5	0,7	1,0	1,4	2,0	2,8
Минимальный шаг строк (высота вспомогательной сетки)	b	(22/14) h	22d	4,0	5,5	8,0	11,0	16,0	22,0	31,0
Минимальное расстояние между словами	е	(6/14) h	6d	1,1	1,5	2,1	3,0	4,2	6,0	8,4
Толщина линий шрифта	d	(1/14) h	d	0,18	0,25	0,35	0,5	0,7	1,0	1,4

Таблица 2

Шрифт типа Б (d=h/10)

Параметры шрифта	Обозначение	Относительный размер		Размеры, мм
Размер шрифта-
высота прописных букв	h	(10/10) h	10d	1,8	2,5	3,5	5,0	7,0	10,0	14,0	20,0
высота строчных букв	с	(7/10) h	7d	1,3	1,8	2,5	3,5	5,0	7,0	10,0	14,0
Расстояние между буквами	а	(2/10)h	2d	0,35	0,5	0,7	1,0	1,4	2,0	2,8	4,0
Минимальный шаг строк (высота вспомогательной сетки)	b	(17/10)h	17d	3,1	4,3	6,0	8,5	12,0	17,0	24,0	34,0
Минимальное расстояние между словами	е	(6/10)h	6d	1,1	1,5	2,1	3,0	4,2	6,0	8,4	12,0
Толщина линий шрифта	d	(1/10)h	d	0,18	0,25	0,35	0,5	0,7	1,0	1,4	2,0

2.2. Устонавливаются следующие размеры шрифта: (1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.
