ЛАБОРАТОРНАЯ РАБОТА № 2

3D моделирование.

(2 часа)

Цель работы

Изучить особенности использования операции ребро жесткости и операции массив элементов. Научиться создавать на плоском чертеже изометрическую проекцию с вырезом, равным ¼ детали.

Содержание работы

В работе рассматриваются построения трехмерной модели с применением операций ребро жесткости и массив элементов. Выполняя индивидуальное задание по теме проекционное черчение, приведенное в разделе 4.4., студенты приобретают умения анализировать трехмерную модель, выбирать необходимое количество и типы разрезов на чертеже.

Выполнение работы

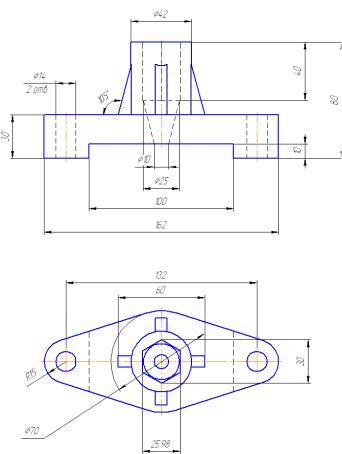

Даны две проекции детали (рис. 4.1). Необходимо построить трехмерную модель и два плоских чертежа. Первый – на формате А3 (горизонтальный) с изображением трех видов детали и сечения. Указать необходимое количество разрезов на видах, проставить осевые линии и размеры. Второй – на формате А4 (вертикальный) с изображением изометрии с вырезом ¼. На всех чертежах нужно заполнить основную надпись.

Рис. 4.1.

51

Этапы построения лабораторной работы.

Описание этапов создания модели и чертежа приведено в таблице 13.

Таблица 13

Этапы построения лабораторной работы

Описание действия Результат выполнения действия

Построение основания детали

В плоскости ХY нужно создать эскиз замкнутого контура, используя размеры, указанные на картинке. Для создания отрезков, соединяющих две окружности нужно применить операцию

Отрезок, касательный к 2-м

кривым .

Следует выдавить эскиз на высоту 30 мм

Построение призматического выреза

Обращая внимание на расположение осей, необходимо построить

прямоугольник по центру и вершине с

габаритами:

«Высота»= 20 мм и «Ширина»= 100 мм

52

Эскиз следует

Вырезать выдавливанием,

выбрав в панели свойств «в два направления» и «через все» в каждом направлении.

Построение вертикального цилиндра

В верхней плоскости полученной детали нужно построить окружность с диаметром 42 мм

Выдавить эскиз на высоту 50 мм

Построение ребра жесткости

53

Для построения ребра жесткости необходимо, чтобы в эскизе был построен отрезок, соединяющий основание с цилиндром. Необходимо перейти в плоскость ZY. С помощью сочетания клавиш <Alt +

↑,↓,←,→(стрелки)>

докрутить до вида, как на картинке.

В меню следует выбрать Геометрия –

Спроецировать объект и указать верхнее основание цилиндра и верхнюю грань основания детали. См. картинку слева.

Далее необходимо провести вертикальную вспомогательную прямую через начало координат и отложить от нее параллельную прямую, проходящую на расстоянии, равном

30 мм.

Также вертикальную вспомогательную прямую нужно провести через крайнюю диаметральную точку (см. картинку) по направляющей цилиндра.

54

С помощью вспомогательной прямой через

Пересечение (на картинке – это точка 1) следует провести прямую од углом «-15 градусов» (получится точка 2 на картинке).

Таким образом, вспомогательные построения, необходимые в эскизе для построения ребра жесткости можно считать завершенными. Осталось точку 1 и точку 2 соединить отрезком. А все остальные построения нужно удалить из эскиза (см. картинку справа).

55

Затем следует выйти из эскиза. И для выделенного эскиза выбрать из меню

Операции – Ребро жесткости

()

Перейти в закладку

Толщина и задать параметр Толщина стенки 1 = 6 мм.

Нажать создать объект.

Построение нескольких ребер жесткости с применением операции «Массив по концентрической сетки»

Для того, чтобы создать остальные 3 ребра жесткости, следует в Дереве модели выбрать операцию Ребро жесткости, затем в меню Операции –

Массив элементов

– По концентрической сетке.

В Панели свойств нужно перейти в закладку Параметры.

Выбрать в качестве

оси массива ось Z из Дерева модели

(). В графе

количество по кольцевому направлению следует задать значение 4, а шаг по кольцевому направлению указать, равный 360 градусам.

56

Нажать создать объект.

Построение симметричных сквозных отверстий.

Выбрать верхнюю плоскость основания модели и в эскизе построить окружность, по размерам, указанным на картинке.

Выйти из эскиза и применить операцию

Вырезать выдавливанием. В

панели свойств указать «Через все».

Далее необходимо в дереве модели нажать на последнюю операцию – вырезать выдавливанием и к ней применить команду

Операции – Зеркальный массив. В панели свойств в закладке

Параметры для определения

Плоскости из дерева модели следует выбрать Плоскость

ZY. Создать объект.

Построение призматического выреза

57

На верхнем основании цилиндра нужно построить шестиугольник с диаметром описанной окружности, равным 30 мм. См. картинку справа.

К выделенному эскизу следует применить операцию Вырезать выдавливанием на

глубину, равную 40 мм.

Создание конусообразного выреза с помощью операции «Вырезать по сечениям»

58

В призматическом вырезе необходимо выделить нижнее основание и перейти в эскиз.

Вэскизе построить окружность с диаметром, равным 10 мм. И выйти из эскиза.

Вдерева модели отразится первый эскиз, нужный для операции по сечениям.

59

Для создания второго эскиза нужно выбрать плоскость, показанную на картинке справа.

В эскизе построить окружность диаметром 25 мм. И выйти из эскиза.

Для построения конусообразного выреза нужно в меню выбрать Операции – Вырезать – По сечениям ().Затем в дереве модели нужно выбрать последовательно эскиз с большой и маленькой окружностью. Это отразится на панели свойств (Эскиз:7 и Эскиз:8). Создать объект.

60
