После создания 3Dмодели назначить вид спереди (главный вид) и сохранить ее, указав в обозначении шифр: 019.10 04.00Х и

название: Лабораторная работа № 4.

Построение чертежа

На формате А3 с горизонтальной ориентацией нужно построить три основных вида.

Так как деталь симметричная, то на виде спереди нужно построить половину вида - половину разреза. Для того, чтобы на разрезе показать внутреннее ребро шестиугольной призмы, замкнутый контур следует создать с помощью

кривой Безье, делая акцент на внутреннем контуре ребра; на панели свойств указать замкнуть. См. картинку.

Затем с помощью операции Вставка –

Вспомогательный вид - Местный разрез построить разрез на виде спереди.

Далее следует создать новый слой, сделать его невидимым и перенести на него штриховку. Это действие подробно описано в лабораторной работе № 2.

После этого, с помощью вспомогательных прямых и отрезков нужно создать контур ребра жесткости. И нанести штриховку на всю область, попадающую в разрез, кроме ребра жесткости и отверстий.

Профильный вид также нужно соединить с половиной разреза. Но здесь в качестве замкнутого контура можно использовать не кривую Безье, а – прямоугольник. Стоит помнить о том, что перед нанесением прямоугольника вид необходимо сделать

активным.

Описанным выше способом следует построить профильный разрез. Только теперь на виде сверху секущая плоскость будет представлена как вертикальная прямая.

Для завершения чертежа необходимо: убрать штриховку с ребра жесткости на профильной проекции, проставить осевые линии и размеры, а также построить выносное сечение. Итог работы представлен на рис. 4.2.

Рис. 4.2.

Индивидуальные задания по теме 3D моделирование

Задание:

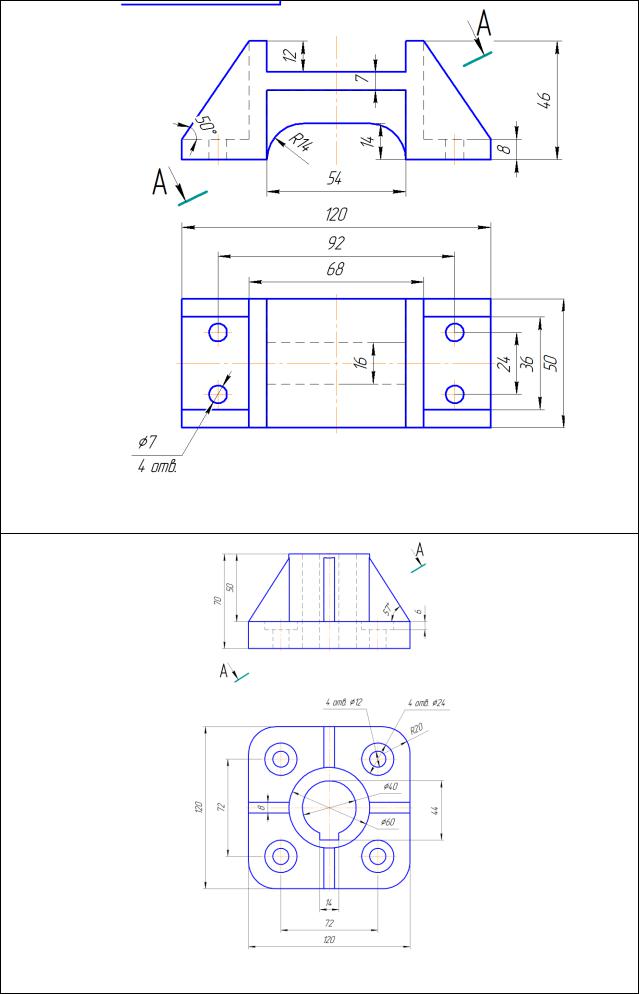

По представленным в таблице 14 исходным данным в виде двух проекций детали, необходимо построить 3D-модели и выполнить плоский чертеж. На формате А3(горизонтальный) с изображением трех видов детали и сечения, указать необходимое количество разрезов на видах, проставить осевые линии и размеры. На чертеже нужно заполнить основную надпись.
