Тема:7.3 Разрезы

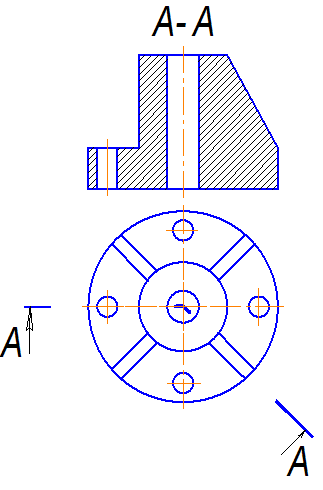

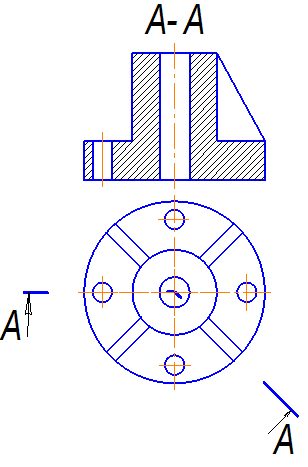

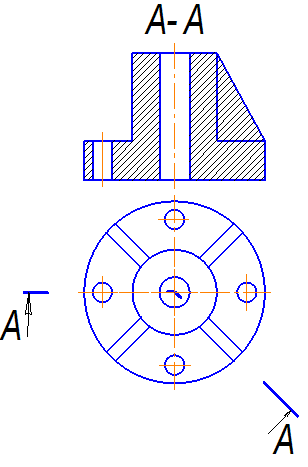

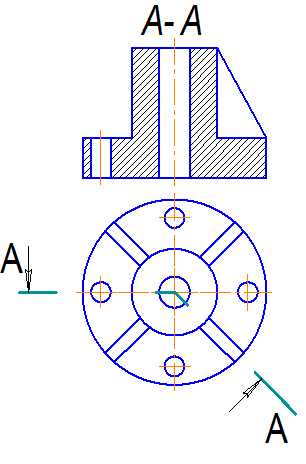

Ломаный разрез правильно выполнен и обозначен ни рисунке …

Решение: Представленный на чертеже сложный ломаный разрез проходит вдоль ребра жесткости («тонкую стенку»); в этом случае ребро жесткости в разрезе показывается незаштрихованным. Положение секущих плоскостей, образующих разрез, показывается с помощью разомкнутой линии, направление взгляда на разрез – стрелками. Сам разрез обозначается заглавными буквами русского алфавита, причем как стрелки, так и буквы располагаются ближе к наружной части разомкнутой линии. Изображение разреза надписывают А-А.

Тема:7.3 Разрезы

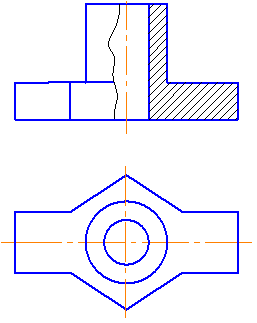

Правильно показано соединение вида и разреза на чертеже …

Решение: Если при соединении вида и разреза на одном изображении с осью симметрии совпадает проекция какой-либо линии (например, ребра призматической поверхности), как в данном примере, то вид от разреза отделяют волнистой линией, проводимой левее или правее оси симметрии, в зависимости от  расположения ребра. На приведенном чертеже волнистую линию проводят левее осевой, чтобы ребро оказалось видимым.

Тема:7.3 Разрезы

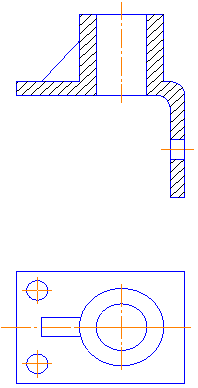

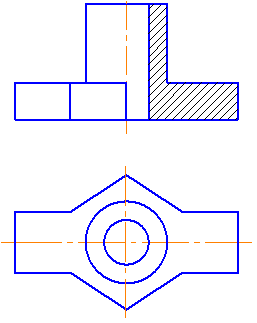

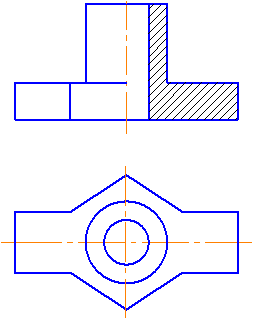

Правильно выполнен фронтальный разрез на рисунке …

Решение: Секущая плоскость при выполнении фронтального разреза проходит вдоль тонкой стенки («ребра жесткости»), которое согласно ГОСТ 2.305-68 «Виды, разрезы, сечения» показывается на чертеже незаштрихованным. Новичихина, Л. И. Справочник по техническому черчению / Л. И. Новичихина. – Мн. : Книжный Дом, 2004. – 320 с. : ил. Чекмарев, А. А. Инженерная графика (машиностроительное черчение) : учеб. /А. А. Чекмарев. –  М. :  Высшее образование,  2009. – 396 с.

Тема:7.3 Разрезы

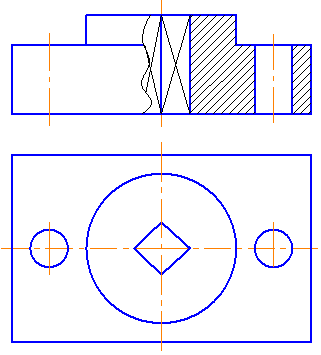

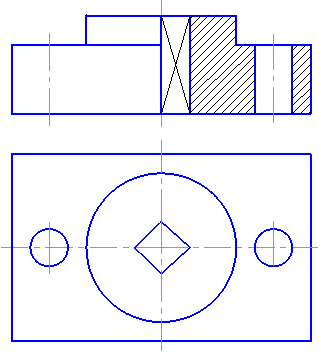

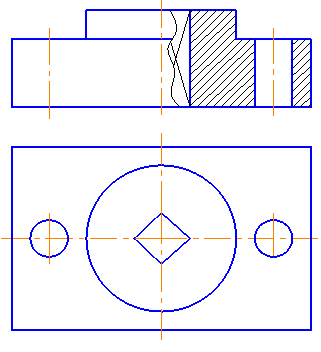

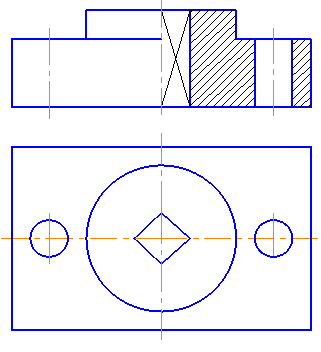

Правильно показано соединение вида и разреза на чертеже …

Решение: Если при соединении вида и разреза на одном изображении с осью симметрии совпадает проекция какой-либо линии (например, ребра призматической поверхности), как в данном примере, то вид от разреза отделяют волнистой линией, проводимой левее или правее оси симметрии, в зависимости от  расположения ребра. На приведенном чертеже волнистую линию проводят правее осевой, чтобы ребро оказалось видимым.
