Тема: 8.1Основные параметры резьбы. Классификация резьб

В винтовых домкратах используется ___ резьба.

			упорная
			трапецеидальная
			метрическая
			дюймовая

Решение: На винтах, подверженных односторонне направленным усилиям, например в домкратах, применяется упорная резьба.

Тема: 8.1Основные параметры резьбы. Классификация резьб

К классу ходовых (кинематических) относится ______ резьба.

	Ошибка! Ошибка внедренного объекта.		упорная
	Ошибка! Ошибка внедренного объекта.		метрическая
	Ошибка! Ошибка внедренного объекта.		дюймовая
	Ошибка! Ошибка внедренного объекта.		трубная

Решение: Упорная резьба предназначена для преобразования вращательного движения в прямолинейное и по эксплутационному назначению классифицируется как ходовая. Справочник по машиностроительному черчению / А. А. Чекмарев, В. К. Осипов. – 7-е изд., стер. – М. : Высшая школа, 2007. – 493 с. : ил.

Тема8.1: Основные параметры резьбы. Классификация резьб

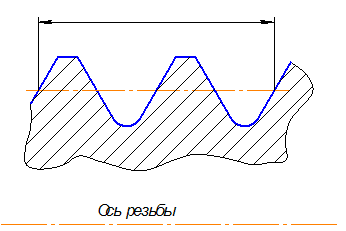

Указанный на чертеже параметр двухзаходной резьбы называется …

	Ошибка! Ошибка внедренного объекта.		ходом
	Ошибка! Ошибка внедренного объекта.		шагом
	Ошибка! Ошибка внедренного объекта.		сбегом
	Ошибка! Ошибка внедренного объекта.		длиной резьбы

Решение: На чертеже показан ход резьбы. Ход резьбы – расстояние между ближайшими боковыми сторонами профиля, принадлежащими одной и той же винтовой поверхности, в направлении, параллельном оси резьбы.

Тема8.1: Основные параметры резьбы. Классификация резьб

Указанный параметр резьбы называется …

	Ошибка! Ошибка внедренного объекта.		наружным диаметром
	Ошибка! Ошибка внедренного объекта.		внутренним диаметром
	Ошибка! Ошибка внедренного объекта.		средним диаметром
	Ошибка! Ошибка внедренного объекта.		сбегом

Решение: Наружным диаметром резьбы является диаметр воображаемого прямого кругового цилиндра, описанного вокруг вершин наружной или впадин внутренней цилиндрической резьбы. Левицкий, В. С. Машиностроительное черчение и автоматизация выполнения чертежей : учеб. для втузов / В. С. Левицкий. – 8-е изд., перераб. и доп. – М. : Высшая школа, 2009. Попова, Г. Н. Машиностроительное черчение : Справочник / Г. Н. Попова, С. Ю. Алексеев. – 4-е изд., перераб и доп. – СПб. : Политехник, 2006. – 456 с. : ил. Фазлулин, Э. М. Инженерная графика : учеб. для студентов высш. учеб. заведений / Э. М. Фазлулин, В. А. Халдинов. – М. : Академия, 2006. – 400 с. Справочник по машиностроительному черчению / А. А. Чекмарев, В. К. Осипов. – 7-е изд., стер. – М. : Высшая школа, 2007. – 493 с. : ил.

Тема: 8.1Основные параметры резьбы. Классификация резьб

Для герметичного соединения деталей используется трубная коническая резьба, обозначаемая буквой …

	Ошибка! Ошибка внедренного объекта.		R
	Ошибка! Ошибка внедренного объекта.		M
	Ошибка! Ошибка внедренного объекта.		S
	Ошибка! Ошибка внедренного объекта.		Tr

Решение: Буквой R обозначается трубная коническая резьба, которую применяют в соединениях труб при высоких давлениях.

Тема: 8.1Основные параметры резьбы. Классификация резьб

Указанный на чертеже параметр резьбы m называется ___ резьбы.

	Ошибка! Ошибка внедренного объекта.		сбегом
	Ошибка! Ошибка внедренного объекта.		недоводом
	Ошибка! Ошибка внедренного объекта.		недорезом
	Ошибка! Ошибка внедренного объекта.		шагом

Решение: На чертеже буквой m обозначен сбег резьбы. Сбег резьбы – участок в зоне перехода резьбы к гладкой части детали, на котором резьба имеет неполный профиль. Изображается тонкой сплошной линией.
