Тема:7.1 Виды

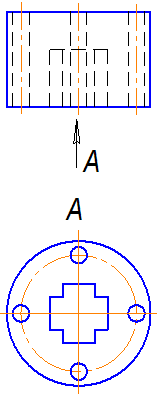

Буквой А на рисунке обозначен вид …

			снизу
			сверху
			дополнительный
			местный

Решение: Вид – это ортогональная проекция обращенной к наблюдателю видимой части поверхности предмета, расположенного между ним и плоскостью чертежа. Названия основных видов установлены ГОСТ 2.305-68 «Виды, разрезы, сечения». Буквой А на представленном чертеже обозначен вид снизу. Новичихина, Л. И. Справочник по техническому черчению / Л. И. Новичихина. – Мн. : Книжный Дом, 2004. – 320 с. : ил. Чекмарев, А. А. Инженерная графика (машиностроительное черчение) : учеб. /А. А. Чекмарев. – М. : Высшее образование, 2009. – 396 с.

Тема:7.1 Виды

Основные виды получаются проецированием на _____ плоскости проекций.

			основные
			дополнительные
			местные
			секущие

Решение: Основные виды получаются проецированием на основные плоскости проекций. За основные плоскости проекций принимают шесть граней куба при условии, что предмет расположен между наблюдателем и соответствующей гранью куба. Грани куба – это основные плоскости проекций: фронтальная, горизонтальная, профильная и параллельные им плоскости.

Тема: 7.1Виды

Вид сверху – это проекция на ___ плоскость проекций.

			горизонтальную
			фронтальную
			профильную
			секущую

Решение: ГОСТ 2.305-68 устанавливает названия и расположение основных видов. Вид сверху – это проекция на горизонтальную плоскость проекций.

Тема:7.1 Виды

Вид слева – это проекция на ___ плоскость проекций.

			профильную
			фронтальную
			горизонтальную
			секущую

Решение: ГОСТ 2.305-68 устанавливает названия и расположение основных видов. Вид слева – это проекция на профильную  плоскость проекций.

Тема:7.1 Виды

Для изображения отдельного ограниченного места поверхности предмета служит ___ вид.

			местный
			главный
			дополнительный
			фронтальный

Решение: Для изображения отдельного ограниченного места поверхности предмета служит местный вид. Местный вид – это изображение отдельного, ограниченного места поверхности предмета. Новичихина, Л. И. Справочник по техническому черчению / Л. И. Новичихина. – Мн. : Книжный Дом, 2004. – 320 с. : ил. Чекмарев, А. А. Инженерная графика (машиностроительное черчение) : учеб. /А. А. Чекмарев. – М. : Высшее образование,  2009. – 396 с.

Тема:7.1 Виды

Изображение обращенной к наблюдателю видимой части поверхности предмета называется …

			видом
			разрезом
			сечением
			выносным элементом

Решение: Согласно ГОСТ 2.305-68 «Изображения – виды, разрезы, сечения» вид – это изображение обращенной к наблюдателю видимой части поверхности предмета.

Тема:7.2 Дополнительный вид, местный вид, выносной элемент

Выносной элемент В, выполненный в масштабе 4:1, на чертеже обозначается …

			В (4:1)
			В М 2:1
			В М(2:1)
			В М/2:1

Решение: Выносной элемент – дополнительное отдельное изображение (обычно увеличенное) какой-либо части предмета, требующей графического или иного пояснения в отношении формы, размеров и т.п. На чертеже при применении выносного элемента нужное место выделяют замкнутой сплошной тонкой линией типа окружности, овала и т.п. Обозначают выносной элемент буквой и в скобках указывают масштаб изображения, то есть по типу В (4:1).
