3. Побудова технологічної схеми скалдання виробу Загальні положення щодо побудови технологічної схеми складання.

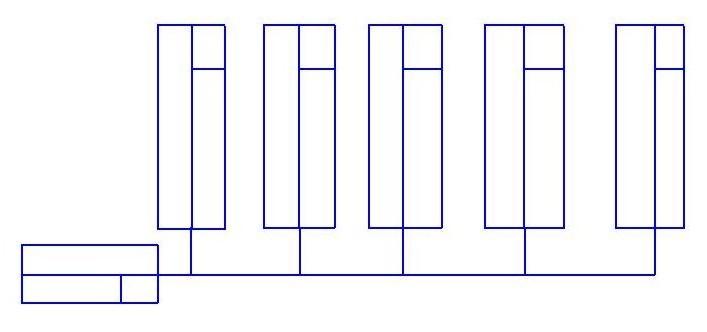

Технологічна схема складання розробляється на підставі організаційної форми складання, визначеної у практичній роботі 2. Вона являє собою графічне зображення послідовності приєднання до базового виробу (деталі) інших деталей і складальних одиниць до перетворення базового виробу у готовий виріб. У загальному вигляді схема складання показана на рисунку 3.1.
При зображенні схеми складання деталі зображають над середньою лінією, а складальні одиниці - під нею.
Схема може бути схемою загального або вузлового складання.
Деталі
Складальні
одиниці
Рисунок 3.1 - Приклад оформлення технологічної схеми складання
При
цьому складальні одиниці 1-го порядку
(ті, що входять безпосередньо в машину),
а також інших порядків можуть бути
подані своїми схемами складання.
Рекомендується
таке заповнення граф, що позначають
деталі і складальні одиниці (рисунок
3.2).
Рисунок 3.2- Заповнення граф елемента схеми складання
За необхідності у точках приєднання елементів виробу вказують спосіб з'єднання: спаяти, згвинтити, зашплінтувати і т. ін.
Технологічні схеми складання починають з базової деталі, в якості якої приймають деталь яка має найбільші габарити. Наприклад: корпус, станина, рама.
Деталь зображують над горизонтальною лінією, а складальні одиниці під горизонтальною лінією.
Деталь - виріб, виготовлений з однорідного матеріалу без застосування складальних операцій.
Складальна одиниця - виріб, що складається окремо та надалі бере участь у складанні як одне ціле.
Складальна одиниця першого порядку входить безпосередньо до складу виробу. Другого порядку - до складу виробу через складальну одиницю першого порядку.
Порядок виконання роботи:
Рисунок 3.3- Схема складання виробу "Вентель"
Опис
технологічної схеми:
До корпусу (поз. 1) прикріпляється клапан(поз. 2), надіваємо на клапан шайбу (поз. 8) і кільце (поз. 9), намотуемо набивку навколо клапану (поз. 2) АПР ГОСТ 5152-66. Надіваемо на клапан кільце(поз. 10) і закручуемо гайку клапана(поз. 7) в корпус(поз. 1). Приєднуємо рукоятку(поз. 5) до клапану і закручуемо гайку (поз. 11) М20.5 ГОСТ 5915-70. На втулку (поз. 3) надіваемо гайку (поз. 2) після чого втулку (поз. 3) вкручуемо в корпус (поз. 1)
Склавши всі деталі ми одержимо механізм – вентель який використовуеться для регулювання тиску витоку газу з балону.
Висновки
Виріб «Вентель МЧ 00.60.00.00.СБ» призначений для регулювання тиску випуску газу з балону до хімічного апарату.
Вентель
виготовляється в умовах велико серійного
виробництва. Такт випуску складає
хв., річний обсяг випуску складає
шт., місячний – 1008 шт. відповідно.
Встановлено порядок і складання технологічного процесу складання вентелю.
СПИСОК
ЛІТЕРАТУРИ
Методичні вказівки до практичних робіт з дисципліни «Технологічні основи машинобудування» / Укладач О.У. Захаркін. – Суми: Вид-во, СумДУ, 2009. – 52 с.
Методичні вказівки до оформлення документації при виконанні розрахунково-графічних і курсових робіт, курсових і дипломних проектів з технології машинобудування у 2 частинах. – Ч.1. Загальні відомості / укладачі: В.Г. Євтухов, В.О. Іванов. – Суми: Сумський державний університет, 2011. – 55 с.
Методичні вказівки до оформлення при виконанні розрахунково-графічних і курсових робіт, курсових і дипломних проектів з технології машинобудування : у 2 частинах. – Ч.2. Приклади оформлення технологічної документації/ укладачі: В.Г. Євтухов, В.О. Іванов. – Суми: Сумський державний університет, 2011. – 59 с.
Конспект лекцій «Технологічні основи машинобудування» / лектор О.У. Захарків.
