Проявочная аппаратура. Общие принципы построения
Тарасов Б.Н.
УДК 778
-
Введение
Еще в 1926 году в книге "Кино-постановки” /I/ Фредерик Тальбот писал: "...из всех лиц, занятых в производстве кинопьес, наибольшая ответственность возлагается на оператора и на его помощника по лаборатории___ Заведующему кинолабораторией доверены сотни километров негатива, на изготовление которых затрачены огромные средства. Редко думают о том, что картина, показываемая на экране, обязана своим происхождением его искусству, знаниям и тщательным заботам. Малейший промах его или же небрежность и неточность работы испортят негатив и сведут на нет многие часы труда и затрату многих тысяч долларов. .„можно себе представить примерно точное представление о трудности тех заданий, которые возлагаются на работников кинолаборатории. Им надлежит выявить все скрытые в негативе возможности и тем самым добиться совершенства фотографического качества картины".
Химико-фотографическая обработка кинопленки занимает важное место в процессе создания кинофильма. Технологический уровень произведений киноискусства в значительной мере зависит от качества химико-фотографической обработки фильмовых материалов.
Оборудование для химико-фотографической обработки кинопленки устанавливается на кино- и телестудиях, кинокопировальных фабриках, в лабораториях обработки кинопленки.
Проявочные машины разрабатываются на различные форматы кинопленок. Для каждого формата проявочные машины конструируют для обработки негативов, контратипов, позитивов, обращаемых кинопленок, бланкфильмов и матричных кинопленок в черно-белом и цветном вариантах.
В соответствии с техническими условиями устанавливаются:
- типы и размеры кинопленок;
- их сенситометрические и физико-механические характеристики;
- режимы обработки;
- рецептура обрабатывающих растворов;
- маркировка, правила приемки и др.
Процесс освоения в производстве того или иного типа кинопленки осуществляется на основе исследований, проведенных научно-исследовательскими и производственными кинотехническими организациями в полном соответствии с режимами обработки и рецептурой и утверждается соответствующий нормативно-технический документ.
Нормативно-технический документ утверждается для кинопленок каждой марки и содержит последовательность и режим технологических операций обработки, состав обрабатывающих растворов и контроль процесса. Этот документ называется РЕГЛАМЕНТОМ химико-фотографической обработки кинопленки.
Изменение регламента влечет за собой изменение в схеме и конструкции проявочной машины, т.е. при разработке новой аппаратуры для химико-фотографической обработки кинопленки регламент является основой, по которой создается конструкция машины.
Регламент, помимо данных, изложенных ТУ на кинопленку, включает в себя:
- наименование и последовательность технологических операций;
-метод обработки кинопленки на всех операциях, в том числе идля сушки;
- параметры сушащего воздуха;
- уточненные номинальные значения температур растворов и сушащего воздуха с указанием предельных отклонений;
- уточненную продолжительность каждой технологической операции;
- расход химико-фотографических растворов и воды на 1000 м обрабатываемой кинопленки;
- порядок и методы проведения контроля состояния обрабатывающих растворов;
- состав пополняющих химико-фотографических растворов и др.
Основными производителями проявочных машин являются ФРГ, США,
Англия, Франция, Италия, Япония, ЧССР. Так„в ФРГ фирма ‘ Arry’ занимается разработкой проявочных машин ‘Arribloc’, ‘Arrilab’, Arri spray’, ‘Colormat’ и других; в этом же направлении работает фирма 'Horstez fotomata’ Основными разработчиками проявочных машин в США являются фирмы ‘eastman Kodak Co’, ‘Minnesota Mining’, ‘Housten fearless’ B Англии - фирма " ‘Photomec’, во Франции ‘Debri’. Ведущее место в разработке проявочной техники в Италии занимают фирмы " Galafit " и " Omac ", а в Японии - фирма " Qhtomo ".
В Чехии проявочное оборудование выпускает предприятие "Фильмовый промысел", продукция которого широко известна в нашей стране. Это проявочные машины типа ВАБ (ВАБ-I, ВАБ-3, ВАБ-4, ВАБ 1-35), BAC-I и ВАФ (ВАФ-I, ВАФ-13). Основным разработчиком проявочных машин для фильмопроизводства в нашей стране является НПО "Экран". Этим предприятием разработаны ряды проявочных машин, опирающиеся на базовые модели 47 П, 9 П, II П и ряд других машин.
Унифицированный ряд проявочных машин для кино- и телестудий на
базе модели 47 П-I представлен следующими модификациями:
Марка машины Обрабатываемая кинопленка Производительность
м/ч
47 П-I 16/35-мм цветная обращаемая 340
47 П-3 16-мм черно-белая обращаемая 510
47 П-5 35-мм цветная негативная 270
47Л-7 35-мм цветная позитивная 570
47 П-9 35-мм черно-белая негативная и 500 (нег.)
позитивная 1200 (поз.)
47 П—II 35-мм матричная 1200
Проявочная машина 47 П-I показана на рис. I. Машина состоит из следующих основных частей: кассеты I, приемного блока 2 и магазина загрузки 3, трех секций 4, 5, 6 блока химико-фотографической обработки кинопленки, отсека удаления поверхностной влаги 7 (на рисунке не виден), расположенного перед сушильным шкафом 8, блока подготовки воздуха 9 для сушки киноленты и удаления поверхностной влаги с нее и шкафа управления приводом (с наматывателем) 10.
Унифицированный ряд проявочных машин камерного типа на базе модели 9 П для киностудий и кинокопировальных фабрик представлен следующими модификациями:
Марка машины |
Обрабатываемая кинопленка |
Производительность м/ч |
9 П-35 правое испол нение |
35-мм цветной позитив цветной контратип бланкфильм |
2000 1250 3000 |
9 П-45 левое исполнение |
35-мм цветной позитив
цветной контратип бланкфильм |
2000 1250 3000 |
9 П-39 правое исполнение |
35-мм черно-белый позитив |
3000 |
9 П-49 левое исполнение |
35-мм черно-белый позитив |
3000 |
9 П-41 |
70-мм цветной позитив
цветной контратип |
850 650 |
9 П-43 |
2х16-мм цветной позитив |
2000 |
9 П-51 |
35-мм черно-белый негатив
черно-белый контратип негатив фонограммы |
1250 1250 1250
|
9 П-55 |
35-мм цветной негатив |
1000 |
9 П-57 |
35-мм бланкфильм |
3280 |
9 П-59 |
35-мм бланкфильм с бессеребряной вирированной фонограммой |
3280 |
Унифицированный ряд проявочных машин бачно-камерного типа для крупных цехов обработки кинокопировальных фабрик и киностудий на базе модели II П представлен следующими модификациями:
Марка машины
II Л-1 правое исполнение
II П-3 левое исполнение
II П-5
|
Обрабатываемая кинопленка 35-мм цветной позитив
35-мм цветной позитив
70-мм цветной позитив |
Производимость м/ч 2400 2400 1400 |
Разработанный ряд проявочных машин 49 П-1, 49 П-3, 49 П-5 предназначен для обработки цветных отечественных и импортных кинопленок форматов 70-, 35-, 32- и 16-мм при высокотемпературных режимах обработки.
Марка машины 49 П-1 49 П-3 49 П-5 49 П-7
|
Цветной негатив КОДАК 5-, 32-, 16-мм Цветной негатив ЛН-8 35-, 32-, 16-мм Цветной негатив ЛН-8 70-мм Цветной позитие КОДАК
|
Производительность, м/ч 2000 800 400 5000
|

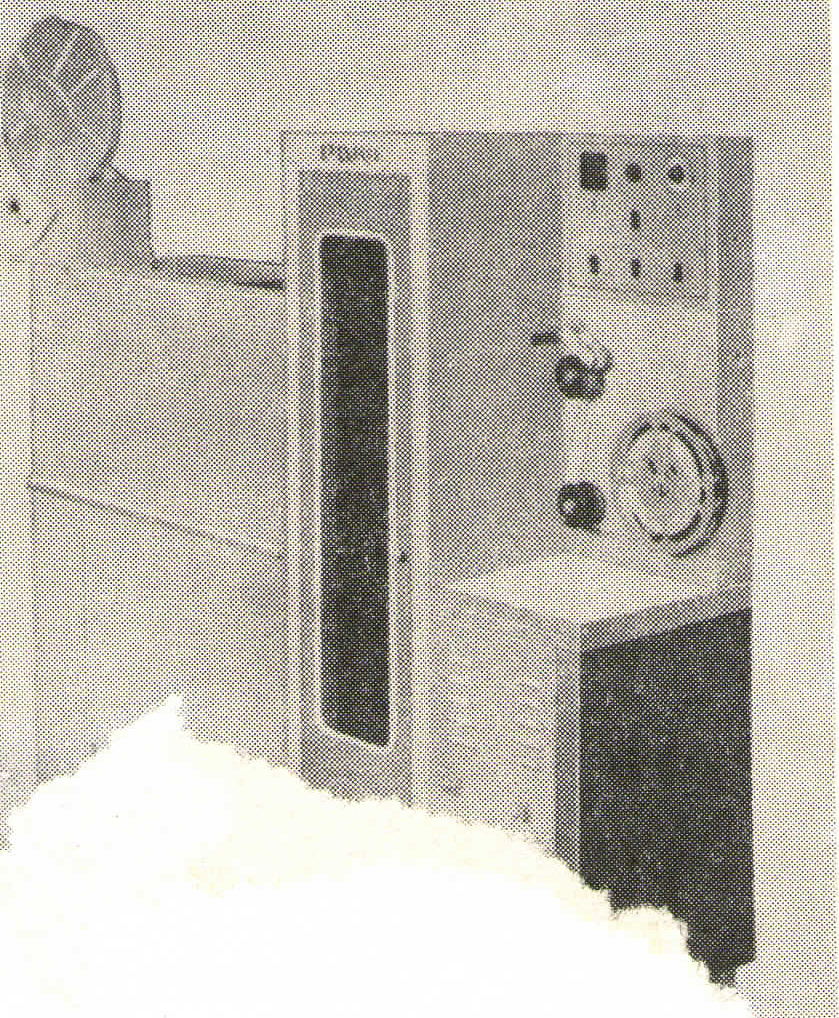

Рис. I. Проявочная машина 47 П-1
На базе конструкции машин типа 49 П, а также конструктивных решений проявочной машины НИШИ ФПМ /3/ разрабатываются проявочные машины для обработки цветных кинопленок отечественного и зарубежного производства, предназначенных как для обычной, так и для высокотемпературной обработки по режиму ЕСР-2А.
Описание проявочных машин отечественного и зарубежного производства приведено в книге И.С.Голода /4/ и работе В.М.Бондарчука и Г.В.Левитина /5/. Там же дана классификация машин для химико-фотографической обработки фильмовых материалов.
0.1. МЕСТО ПРОЯВОЧНОЙ АППАРАТУРЫ В ПРОИЗВОДСТВЕ КИНОФИЛЬМОВ
0.I.I. Проявочные машины в процессе создания и тиражирования кинофильмов
Проявочные машины используются при создании кинофильмов (без учета работы с кинопробами) начиная со съемочного периода.
В съемочный период (рис. I.I) осуществляется киносъемка будущего кинофильма в соответствии с режиссерским сценарием. Каждый план кинофильма снимается несколько раз. В конце каждой съемочной смены ассистент оператора сдает весь снятый материал в цех обработки кинопленки с указанием метража, номера эмульсии, номера оси кинопленки, объекта съемки, характера печати и заданного коэффициента контрастности.
После химико-фотографической обработки, осуществляемой по мере сдачи снятого материала, рабочие негативы поступают в отдел технического контроля, где проверяют техническое состояние негатива и правильность режимов химико-фотографической обработки. По срезкам планов негатива проводится цвето- и светоустановка. При цвето- и светоустановке изготовляется свето-цветовой паспорт, с которым негатив изображения поступает в печать. Фильмовый материал на позитивной кинопленке, отпечатанный с рабочего негатива, подвергается химико-фотографической обработке. После заключения ОТК о качестве снятого материала рабочий позитив передается съемочной группе, а негатив после проверки технического состояния поступает на хранение
Съемочная группа проводит предварительный монтаж рабочего позитива по объектам или по эпизодам. Рабочий материал периодически контролируется.
В монтажно-тонировочный период создания кинофильма осуществляется окончательный монтаж рабочего позитива изображения кинофильма и изготовление оригинала магнитной фонограммы перезаписи.
Кинофильм на двух пленках (рабочий позитив изображения и копия монофонического магнитного оригинала фонограммы перезаписи) просматривается на киностудии.

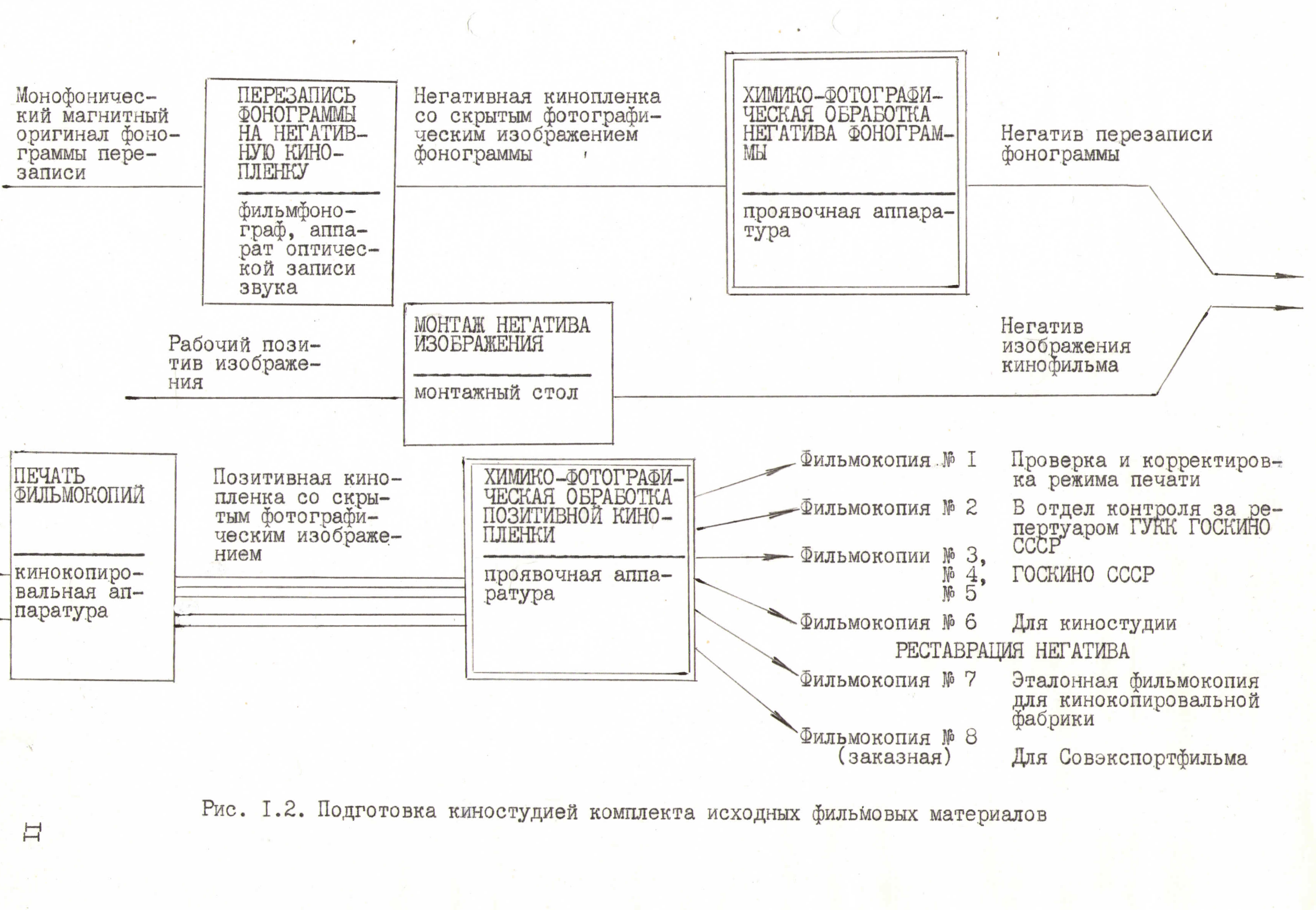

После принятия решения о переводе кинофильма на одну кинопленку и выпуске его на экран рабочий позитив изображения и монофонический магнитный оригинал фонограммы перезаписи передаются цеху обработки кинопленки и звукоцеху киностудии, где осуществляется монтаж негатива изображения и изготовление негатива фотографической фонограммы (рис. 1.2).
Цех обработки кинопленки производит печать и химико-фотографическую обработку первой фильмокопии, основное назначение которой -проверка и корректировка режима печати, оценка качества звучания кинофильма и окончательная выверка монтажных листов.
После уточнения режимов печати копируется и обрабатывается несколько фильмокопий, в том числе одна для нужд киностудии; последняя копия является эталонной и сдается кинокопировальной фабрике наряду с другими исходными фильмовыми материалами. Может по заказу печататься и ряд дополнительных копий, при этом после каждой печати проводится химико-фотографическая обработка.
ОТК киностудии представляет кинокопировальной фабрике комплект исходных фильмовых материалов, включающий в себя негатив изображения кинофильма, эталонную фильмокопию, установочные ролики и световые паспорта, негатив фона надписей и эталонный позитив с установочным роликом и световым паспортом, магнитный оригинал фонограммы перезаписи фильма, комплект вспомогательных монофонических магнитных фонограмм (шумов, музыки, иностранных реплик), документацию.
На кинокопировальной фабрике с фильмовыми материалами осуществляется ряд работ.
Первым видом работ является получение страховых фильмовых материалов (рис. 1.3), при котором с негатива изображения печатают промежуточный позитив. После печати проводится химико-фотографическая обработка кинопленки, затем получают контратип и вновь идет химико-фотографическая обработка. С контратипа осуществляется печать контрольной фильмокопии. При этом опять участвует в работе проявочная машина.
К страховым-- фильмовым материалам относится и негатив фонограммы перезаписи, получаемый с магнитного оригинала фонограммы перезаписью и проявлением.
Далее осуществляется печать и химико-фотографическая обработка информационных копий, предназначенных для союзных республик. Для их получения используется контратип изображения и негатив фонограммы перезаписи.
При выполнении заказов киностудий союзных республик на комплекты исходных материалов для дублирования (озвучивания) и субтитрирования кинофильмов кинокопировальными фабриками используется контратип.
Следующим видом работ являются срочные заказы для международных мероприятий и фестивалей, где с негатива производится печать фильмокопии. В этом, как и в предыдущем, виде работ также используются проявочные машины.

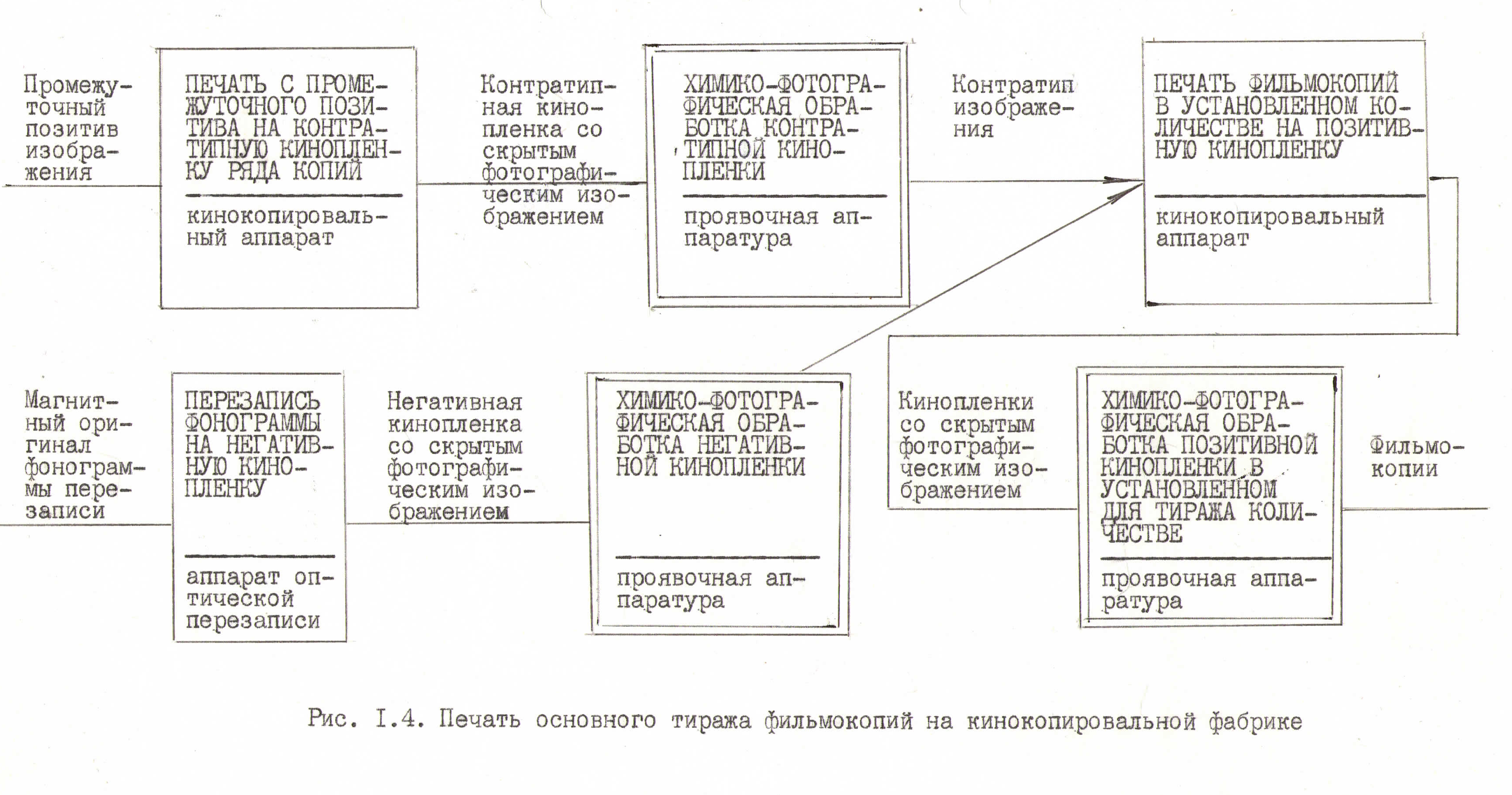

Основным видом работ кинокопировальной фабрики является печать массового тиража фильмокопий (рис. 1.4), где машины для химико-фотографической обработки участвуют столько раз, сколько требуется кон-тратипов и массовых фильмокопий.
