Санкт-Петербургский государственный Политехнический университет

ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

К курсовому проекту

на тему:

Расчет монолитного железобетонного ребристого перекрытия

Выполнил: Игнатьев Е.В. гр.4014/21

Проверил: Никитин С.Е.

Санкт-Петербург 2014

Оглавление

Введение

1. Разбивка балочной клетки.

1.1 Предварительное назначение размеров её элементов.

2. Расчет и проектирование балочной плиты

2.1 Статический расчет балочной плиты

2. Определение площади сечения арматуры в плите

3. Расчет второстепенных и главных балок.

3.1 Статический расчет второстепенной балки

3.2 Статический расчет главной балки

3.3 Определение площади сечения продольной арматуры

4. Расчет поперечной арматуры в случае армирования балки вязаными каркасами.

4. Расчет и проектирование колонны, работающей на центральное сжатие.

4.1 Определение нагрузок действующих на колонну.

2. Подбор продольной арматуры в колонне.

5. Расчет и проектирование монолитного фундамента.

5.1 Определение габаритных размеров фундамента.

5.2 Армирование фундамента

Введение

Монолитное ребристое перекрытие состоит из монолитной плиты, второстепенных и главных балок, монолитно связанных между собой.

Суть монолитно-ребристого перекрытия заключается в том, что в целях экономии бетона он удален из растянутой зоны и сосредоточен главным образом в сжатой зоне. В растянутой зоне бетон сохранен лишь для размещения рабочей растянутой арматуры.

Монолитная плита работает вдоль короткой стороны как многопролетная неразрезная балка, опирается на второстепенные балки и монолитно связана с ними.

Второстепенные балки воспринимают нагрузку от монолитной плиты и передают ее на главные балки, монолитно связанные с ними.

Главные балки опираются на колонны и наружные стены.

Исходные данные для проектирования следующие:

- размеры здания в плане в осях – 19,8х48 м

- нормативная полезная нагрузка – 1,5 т/м²

- этажность здания – 2 этажа

- высота этажа – 4,2 м

- тип пола – плиточный пол по шлакобетону.

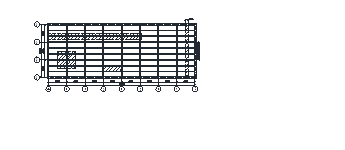

1. Разбивка балочной клетки.

   1. Предварительное назначение размеров её элементов.

Пролет главной балки l_гб = 6600 мм, пролет второстепенной балки l_вб = 6000мм

Определение высоты главной балки:

, где , принимаем

Определение ширины главной балки:

, принимаем

Определение высоты второстепенной балки:

, где , принимаем

Определение ширины второстепенной балки:

, принимаем

Определение толщины плиты:

, где

, принимаем

Сечение балки:

Главная балка Второстепенная балка

2. Расчет и проектирование балочной плиты

2.1 Статический расчет балочной плиты

При расчете из перекрытия мысленно вырезается (перпендикулярно второстепенным балкам) полоса шириной 1 м, которая и рассматривается как многопролетная неразрезная балка, несущая постоянную и временную нагрузки.

Постоянная нагрузка в большинстве случаев бывает равномерно распределенной, а временная (полезная) может быть распределенной по любому закону или сосредоточенной. В нашем случае примем её также равномерно распределенной.

Таблица № 1.

Наименование	Нормативная нагрузка	n	Расчетная нагрузка
I. Постоянная нагрузка
А) Конструкция пола
1.Плитка керамическая	0,5	1,2	0,6
2.Цементный слой ,	0,44	1,2	0,528
3.Шлакобетон	1,2	1,2	1,44
Б) Собственный вес плиты ,	2,5	1,1	2,65
Итого	4,64		5,218
II. Временная нагрузка
Полезная	15	1,2	18
Итого	19,64		23,218

Расчетные нагрузки действующие на 1 пог. м балки шириной b=1м:

При обычном статическом расчете неразрезных балок предполагается шарнирное опирание их на опоры, не препятствующие повороту опорных сечений. Плита же ребристого перекрытия, будучи монолитно связанной с балками, не может свободно поворачиваться на промежуточных опорах. Это упругое защемление плиты на промежуточных опорах отражается главным образом на изгибающих моментах средних пролетов. Для косвенного учета упругого защемления плиты во второстепенных балках в качестве условной расчетной постоянной и временной нагрузок принимают:

Статически неопределимая многопролетная неразрезная балка сводится к расчету пяти пролетной балки, если фактическое число пролетов больше или равно пяти. Таким образом, в плите с пятью пролетами и более необходимо найти пять значений изгибающих моментов: М1, М2, М3, МВ, МС.

Изгибающие моменты в расчетных сечениях определим из формулы:

, где

- коэффициенты влияния от действия постоянной нагрузки

- коэффициенты влияния от действия временной полезной нагрузки

Таблица № 2.

Сечение	Схема загружения
1	1	0,0779	5,27	0,0989	3,82	9,09
2	2	0,0329	2,23	0,0789	3,05	5,28
3	1	0,0461	3,12	0,0855	3,31	6,43
B	3	-0,1053	-7,13	-0,1196	-4,63	-11,87
Bгр						-9,45
C	4	-0,0799	-5,4	-0,1112	-4,3	-9,89
Cгр						-7,47

Значения моментов по граням второстепенных балок Вгр и Сгр рассчитываем по формуле:

, где – значение момента по оси опоры.
