Накатник - пневматический, одноцилиндровый с гидроуплотнением и неподвижным цилиндром предназначен для возвращения откатных частей гаубицы в исходное положение и удержания их в этом

положении до осуществления выстрела.

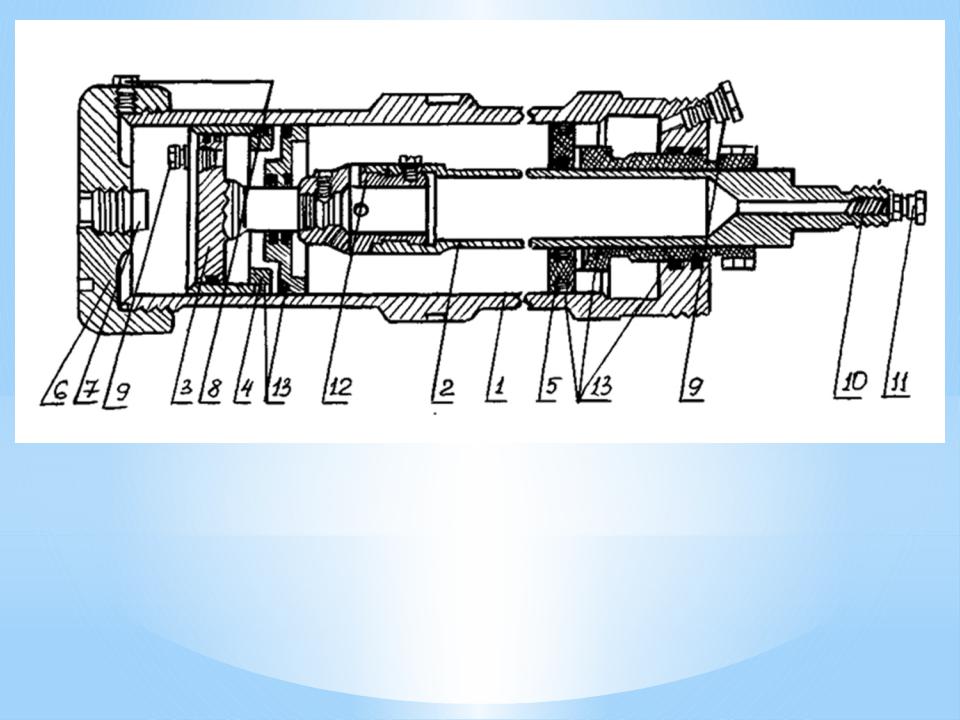

Накатник состоит из цилиндра, двух мультипликаторов (гидроуплотнений), штока с поршнем, трех заправочных клапанов, уплотнительных устройств.

Цилин

разме нем со накатн удерж давлен На ци навин отверс Втулк поршн снима давлен сбрас

Цилиндр предназначен для размещения и крепления в нем составных частей накатника, а также удержания в нем под давлением воздуха (азота). На цилиндре спереди навинчена крышка 6 с отверстием под втулку 7. Втулка служит упором для поршня, когда накатник снимается с орудия и

давление в накатнике не сбрасывается

На другом конце цилиндра установлен мультипликатор 5 и зарядный клапан 9, предназначенный для заполнения заднего мультипликатора жидкостью и для слива ее.

Шток с поршнем представляет собой полый ступенчатый валик с хвостовиком 10. Хвостовик штока установлен в обойме казенника. В хвостовике выполнено отверстие для соединения полости штока с

зарядным клапаном 11.

Клапан предназначен для заполнения полости штока и цилиндра сжатым воздухом (азотом). В полую переднюю часть штока ввинчена и застопорена муфта 12 с двумя отверстиями для соединения полости штока и цилиндра.

С другой стороны в муфту ввинчен поршень 3 с передним мультипликатором 4. На торце поршня имеется зарядный клапан 9 для заполнения жидкостью переднего мультипликатора. Передний и задний мультипликаторы предназначены для надежного удержания в накатнике воздуха под давлением.

Передний мультипликатор представляет собой стакан, на наружной поверхности которого имеются уплотнительные элементы из фторопластовых шайб, отверстия для подвоза жидкости к воротникам и уплотнителям и резиновые кольца между ними.

Стакан может перемещаться по поршню.

Задний мультипликатор представляет собой трехступенчатый полый валик с уплотнением на внутренних и наружных цилиндрических поверхностях и двумя отверстиями для подвоза жидкости к

уплотнительным элементам.
