Продолжение таблицы 5

38	380	6	12	0	0	16	0	18	0	22	0,6	0,8
39	660	2	10	0	0	18	0	20	0	24	0,8	0,6
40	220	6	8	3	0	20	0	22	0	26	0,6	0,8
41	380	8	6	0	16	2	22	22	0	0	0,8	0,6
42	660	9	18	0	6	1	9	24	0	0	06	0,4
43	220	10	16	3	8	0	12	26	0	0	1	0
44	380	12	16	0	10	0	16	12	0	0	0,6	0,8
45	660	14	8	0	12	0	24	16	0	0	0,8	0,6
46	220	16	12	0	14	0	32	18	0	0	0,6	0,8
47	380	18	36	6	16	0	36	20	0	0	0,8	0,6
48	660	20	9	1	18	0	42	22	0	0	0,8	0,6
49	220	22	14	2	20	0	48	24	0	0	06	0,4
50	380	24	15	3	22	0	54	26	0	0	1	0

4 Указания к решению задач.

4.1 Задача 1

4.1.1 Метод эквивалентных преобразований

При расчете методом эквивалентных преобразований используются правила взаимных преобразований источников тока и ЭДС и замены последовательно или параллельно включенных сопротивлений эквивалентными, что позволяет получить простую схему электрической цепи, расчет которой производится с применением закона Ома.

Последовательность расчета.

4.1.1.1. Источники ЭДС Е1 и Е2 и включенные последовательно с ними сопротивления R1 и R2 заменяются источниками тока J1 и J2 c параллельно включенными сопротивлениями R1, R2.

J1 = Е1/ R1 (4.1.1)

J2 = Е2/ R2 (4.1.2)

Эквивалентная схема дана на рис. 4.

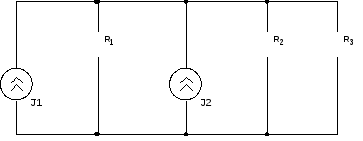

Рис. 4. Эквивалентная схема после замены источников ЭДС на источники тока.

4.1.1.2. Т.к. источники тока J1 и J2 включены параллельно, их можно заменить одним - Jэкв.; параллельно включенные сопротивления R1 и R2 - сопротивлением Rэкв.

Jэкв. = J1 + J2 (4.1.3)

1/Rэкв. = 1/R1 + 1/R2 (4.1.4)

Эквивалентная схема дана на рис. 5.

Рис. 5. Эквивалентная схема после замены нескольких источников тока

одним.

4.1.1.3. Источник тока Jэкв. и сопротивление Rэкв., включенное параллельно ему, преобразуются в источник ЭДС Еэкв. с внутренним сопротивлением Rэкв.

Еэкв. = Jэкв. Rэкв. (4.1.5)

что приводит к схеме, данной на рис. 6.

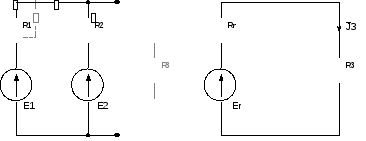

Рис. 6. Эквивалентная схема после замены источника тока источником ЭДС.

4.1.1.4. По закону Ома находится ток I3

I3 = Еэкв./ (Rэкв. + R3) (4.1.6)
