Рекомендации к решению задач 4-5
При решении задач руководствуйтесь данными таблицы 7.
Таблица 7
Эон |
Эра |
Период |
Возраст, млн. лет |
Фанерозой |
Кайнозойская КZ |
Четвертичный Q |
1,7 |
Неогеновый N |
21 | ||
Палеогеновй P |
42 | ||
Мезозойская МZ |
Меловой К |
70 | |
Юрский J |
55-60 | ||
Триасовый Т |
40 | ||
Палеозойская РZ |
Пермский
|
55 | |
Каменно-угольный С |
55 | ||
Девонский D |
55 | ||
Силурийский S |
30 | ||
Ордовикский О |
45 | ||
Кембрийский Є |
90 | ||
Протерозой РR |
|
1200 | |
Архей АR |
|
3500 |
Задание 6
- Изучив геологические разрезы, представленные в приложении, назовите возраст горных пород, слагающих строительные площадки.
- Между какими геологическими периодами произошли тектонические деформации пород и как называются изображенные на разрезах формы дислокаций?
- Какие слои залегают между собой согласно и какие несогласно?
- Наблюдаются ли в разрезах стратиграфические перерывы?
Варианты заданий
Таблица 8.
Варианты |
Номера рисунков |
Варианты |
Номера рисунков |
Варианты |
Номера рисунков |
1 |
2, 5, 17 |
11 |
20, 25, 28 |
21 |
9, 14, 16 |
2 |
8, 14, 16 |
12 |
5, 21, 27 |
22 |
3, 5, 19 |
3 |
3, 4, 28 |
13 |
16, 17, 29 |
23 |
1, 16, 25 |
4 |
1, 11, 16 |
14 |
8, 14 28 |
24 |
10, 27, 28 |
5 |
6, 10, 28 |
15 |
4, 5, 24 |
25 |
5, 17, 18 |
6 |
5, 18, 23 |
16 |
11, 26, 28 |
26 |
8, 12, 28 |
7 |
12, 15, 28 |
17 |
2, 5, 6 |
27 |
4, 7, 16 |
8 |
7, 13, 16 |
18 |
16, 18, 23 |
28 |
11, 22, 28 |
9 |
5, 9, 22 |
19 |
5, 15, 30 |
29 |
5, 6, 31 |
10 |
16, 19, 31 |
20 |
2, 13, 28 |
30 |
16, 19, 20 |
Таблица 9.
Геологические разрезы условных строительных площадок

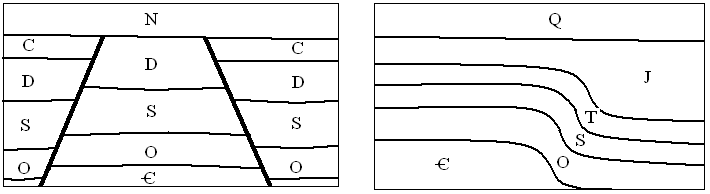

Рис. 1 Рис. 2

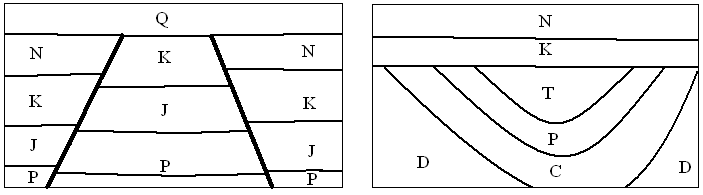

Рис. 3 Рис. 4
Рис. 5 Рис. 6
Рис. 7 Рис. 8
Рис. 9 Рис. 10
Рис. 11 Рис. 12
Рис. 13 Рис. 14
Рис. 15 Рис. 16
Рис. 17 Рис. 18
Рис. 19 Рис. 20
Рис. 21 Рис. 22
Рис. 23 Рис. 24
Рис. 25 Рис. 26
Рис. 27 Рис. 28
Рис. 29 Рис. 30
Рис. 31 Рис. 32
Задание 7.
Дать оценку инженерно-геологических условий площадки строительства. Напластование грунтов в соответствии с табл.10., физико-механические свойства грунтов представлены для каждого номера грунта в таблице 11 и таблице 12.
Таблица 10
№ варианта |
Номер слоя грунта / мощность слоя, м | |||
1 |
4 / 2,8 |
6 / 5,0 |
21 / 8,0 |
22 / ↓ |
2 |
8 / 3,0 |
5 / 5,1 |
23 / 8,0 |
25 / ↓ |
3 |
12 / 3,2 |
13 / 5,2 |
34 / 8,2 |
29 / ↓ |
4 |
16 / 3,5 |
14 / 5,4 |
24 / 8,4 |
28 / ↓ |
5 |
20 / 3,0 |
31 / 5,5 |
45 / 8,5 |
39 / ↓ |
6 |
20 / 3,2 |
9 / 5,8 |
33 / 9,8 |
37 / ↓ |
7 |
42 / 3,5 |
35 / 6,0 |
26 / 10 |
38 / ↓ |
8 |
32 / 3,1 |
17 / 6,1 |
15 / 10,1 |
30 / ↓ |
9 |
19 / 3,3 |
40 / 6,3 |
38 / 10,3 |
10 / ↓ |
10 |
44 / 2,9 |
41 / 6,4 |
11 / 10 |
7 / ↓ |
11 |
42 / 3,1 |
14 / 5,6 |
2 / 12,0 |
21 / ↓ |
12 |
43 / 3,2 |
17 / 6,2 |
6 / 12,2 |
22 / ↓ |
13 |
32 / 3,3 |
10 / 6,3 |
23 / 11,3 |
3 / ↓ |
14 |
43 / 3,4 |
7 / 5,4 |
13 / 11,9 |
24 / ↓ |
15 |
19 / 2,6 |
26 / 5,6 |
28 / 12,0 |
9 / ↓ |
16 |
44 / 2,7 |
29 / 6,0 |
33 / 12,0 |
11 / ↓ |
17 |
4 / 2,9 |
34 / 5,9 |
40 / 11,9 |
39 / ↓ |
18 |
16 / 3,0 |
30 / 7,0 |
40 / 11,5 |
37 / ↓ |
19 |
8 / 3,1 |
39 / 6,1 |
41 / 12,1 |
38 / ↓ |
20 |
12 / 3,2 |
31 / 6,2 |
45 / 11,7 |
17 / ↓ |
21 |
32 / 3,0 |
21 / 5,0 |
38 / 10,0 |
1 / ↓ |
22 |
36 / 3,1 |
22 / 6,1 |
35 / 10,1 |
5 / ↓ |
23 |
44 / 3,2 |
23 / 6,2 |
34 / 11,2 |
39 / ↓ |
24 |
42 / 3,3 |
6 / 6,3 |
33 / 11,3 |
18 / ↓ |
25 |
36 / 2,4 |
26 / 7,4 |
7 / 12,4 |
37 / ↓ |
26 |
32 / 2,5 |
3 / 7,5 |
30 / 12,5 |
26 / ↓ |
27 |
12 / 2,6 |
40 / 6,6 |
29 / 11,6 |
31 / ↓ |
28 |
8 / 2,7 |
45 / 7,7 |
34 / 11,7 |
37 / ↓ |
29 |
4 / 2,8 |
41 / 6,8 |
40 / 12,0 |
28 / ↓ |
30 |
16 / 3,0 |
10 / 6,0 |
30 / 12,5 |
24 / ↓ |
Таблица 11
Таблица физико-механических характеристик грунтов
Номер грунта |
p s, тс/м3 |
p , тс/м3 |
w |
w L, % |
w р, % |
φ , град |
C, кПа |
E, кПа |
1 |
2,65 |
2,05 |
0,18 |
|
|
43 |
|
40000 |
2 |
2,66 |
2,00 |
0,20 |
|
|
42 |
|
40000 |
3 |
2,66 |
1,95 |
0,20 |
|
|
41 |
|
33000 |
4 |
2,67 |
1,94 |
0,25 |
|
|
40 |
|
25000 |
5 |
2,65 |
2,04 |
0,17 |
|
|
42 |
|
40000 |
6 |
2,66 |
1,99 |
0,19 |
|
|
41 |
|
40000 |
7 |
2,66 |
1,96 |
0,23 |
|
|
40 |
|
33000 |
8 |
2,67 |
1,93 |
0,23 |
|
|
38 |
|
30000 |
9 |
2,65 |
2,02 |
0,16 |
|
|
40 |
|
40000 |
10 |
2,66 |
1,98 |
0,18 |
|
|
39 |
|
40000 |
11 |
2,66 |
1,96 |
0,22 |
|
|
38 |
|
33000 |
12 |
2,67 |
1,92 |
0,23 |
|
|
35 |
|
25000 |
13 |
2,65 |
2,02 |
0,16 |
|
|
38 |
|
28000 |
14 |
2,66 |
1,97 |
0,17 |
|
|
36 |
|
28000 |
15 |
2,66 |
1,95 |
0,21 |
|
|
35 |
|
24000 |
16 |
2,67 |
1,91 |
0,26 |
|
|
32 |
|
20000 |
17 |
2,65 |
2,01 |
0,15 |
|
|
36 |
|
12000 |
18 |
2,66 |
1,96 |
0,19 |
|
|
34 |
|
10000 |
19 |
2,66 |
1,93 |
0,22 |
|
|
33 |
|
10000 |
20 |
2,67 |
1,90 |
0,23 |
|
|
28 |
|
9000 |
21 |
2,70 |
2,03 |
0,18 |
25 |
18 |
25 |
12 |
23000 |
22 |
2,70 |
1,89 |
0,19 |
22 |
18 |
20 |
2 |
12000 |
23 |
2,69 |
1,93 |
0,20 |
26 |
20 |
23 |
6 |
16000 |
24 |
2,72 |
2,04 |
0,23 |
26 |
21 |
24 |
5 |
14000 |
25 |
2,68 |
1,93 |
0,20 |
23 |
19 |
23 |
10 |
16000 |
26 |
2,70 |
1,90 |
0,12 |
28 |
21 |
29 |
14 |
23000 |
27 |
2,66 |
1,72 |
0,16 |
22 |
15 |
14 |
1 |
7000 |
28 |
2,73 |
1,97 |
0,16 |
33 |
20 |
25 |
50 |
30000 |
29 |
2,70 |
1,91 |
0,21 |
30 |
16 |
21 |
25 |
16000 |
30 |
2,70 |
1,94 |
0,20 |
31 |
16 |
24 |
30 |
22000 |
31 |
2,70 |
1,89 |
0,23 |
31 |
20 |
21 |
23 |
18000 |
32 |
2,69 |
1,78 |
0,28 |
35 |
20 |
14 |
14 |
8000 |
33 |
2,73 |
2,05 |
0,25 |
35 |
19 |
22 |
28 |
19000 |
34 |
2,72 |
2,01 |
0,20 |
36 |
20 |
24 |
34 |
22000 |
35 |
2,71 |
1,85 |
0,27 |
37 |
27 |
22 |
28 |
13000 |
36 |
2,69 |
1,78 |
0,32 |
37 |
22 |
14 |
14 |
6000 |
37 |
2,74 |
1,86 |
0,25 |
50 |
23 |
18 |
52 |
19000 |
38 |
2,71 |
1,80 |
0,26 |
55 |
24 |
17 |
41 |
16000 |
39 |
2,73 |
1,89 |
0,24 |
60 |
25 |
19 |
56 |
21000 |
40 |
2,75 |
1,87 |
0,29 |
70 |
26 |
16 |
94 |
18000 |
41 |
2,72 |
1,77 |
0,30 |
80 |
29 |
15 |
37 |
14000 |
42 |
2,73 |
1,60 |
0,60 |
40 |
15 |
5 |
5 |
1800 |
43 |
2,68 |
1,86 |
0,23 |
23 |
17 |
21 |
3 |
7500 |
44 |
2,70 |
1,92 |
0,31 |
32 |
19 |
14 |
8 |
6500 |
45 |
2,68 |
1,90 |
0,22 |
30 |
20 |
23 |
25 |
17000 |
Таблица 12.
Гранулометрический состав песчаных грунтов
Номер грунта |
> 10 мм |
10 – 5 мм |
5 – 2 мм |
2 – 1 мм |
1 – 0,5 мм |
0,5 – 0,25 мм |
0,25 – 0,1 мм |
<0,1 мм |
1 |
1 |
10 |
15 |
8 |
10 |
11 |
26 |
19 |
2 |
1 |
11 |
16 |
10 |
11 |
12 |
27 |
12 |
3 |
1 |
11 |
18 |
10 |
10 |
12 |
23 |
15 |
4 |
1 |
10 |
20 |
10 |
9 |
10 |
20 |
20 |
5 |
|
4 |
15 |
13 |
20 |
10 |
21 |
17 |
6 |
|
4 |
17 |
10 |
24 |
9 |
21 |
15 |
7 |
|
3 |
18 |
11 |
25 |
9 |
19 |
15 |
8 |
|
3 |
20 |
12 |
24 |
9 |
18 |
14 |
9 |
|
2 |
9 |
10 |
12 |
18 |
33 |
16 |
10 |
|
2 |
11 |
11 |
14 |
14 |
31 |
17 |
11 |
|
1 |
13 |
13 |
15 |
11 |
30 |
17 |
12 |
|
1 |
15 |
14 |
17 |
8 |
29 |
16 |
13 |
|
1 |
6 |
7 |
10 |
18 |
38 |
20 |
14 |
|
1 |
7 |
8 |
14 |
16 |
37 |
17 |
15 |
|
|
4 |
9 |
12 |
20 |
40 |
15 |
16 |
|
|
5 |
10 |
15 |
19 |
39 |
12 |
17 |
|
|
4 |
7 |
10 |
12 |
37 |
30 |
18 |
|
|
6 |
9 |
10 |
12 |
34 |
29 |
19 |
|
|
7 |
10 |
12 |
15 |
28 |
28 |
20 |
|
|
10 |
10 |
13 |
13 |
27 |
27 |
Примечание. В таблице дано процентное содержание отдельных фракций в составе грунта.
