5. ОРГАНИЗАЦИЯ ВИРТУАЛЬНЫХ ЧАСТНЫХ СЕТЕЙ

5.1. Задачи, решаемые VPN

Защищенные компьютерные сети на сегодняшний день применяют технологию защиты информации, включающую в себя как элементы межсетевого экранирования, так и механизмы криптографической защиты сетевого трафика. Такая технология получила название VPN — Virtual Private Network (виртуальная частная сеть). В литературе (см. [2]) встречаются различные определения виртуальной частной сети. Мы будем использовать следующее. VPN — это технология, объединяющая доверенные сети, узлы и пользователей через открытые сети, к которым нет доверия. Основная идея данного определения приведена на схеме (рис. 5.1).

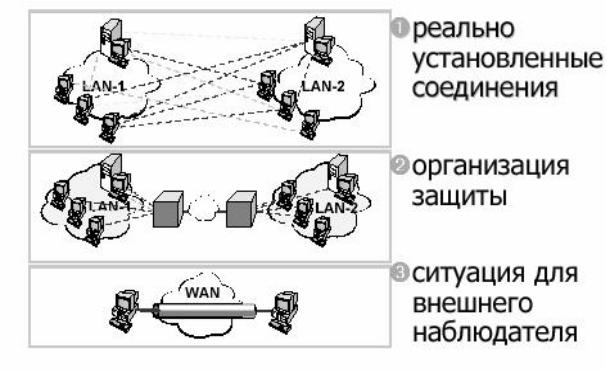

Рис. 5.1. Схема VPN

Предположим, имеются две локальных сети (LAN-1 и LAN-2, рис. 5.1), принадлежащие одной организации (например, головной офис и филиал). Обе эти локальные сети объединены при помощи иной сети, в большинстве случаев для этого используется Интернет. С точки зрения пользователей соединения могут устанавливаться между любыми узлами этих локальных сетей. На самом же деле реальные соединения устанавливаются через посредников, неких «черных ящиков», устанавливаемых на входе в каждую из них. Задача этих «черных ящиков» так обработать идущий между ними сетевой трафик, чтобы злоумышленник или просто внешний наблюдатель не мог совершить с

95

передаваемой информацией какого-либо действия, приводящего к ущербу. А именно, не должен нарушить конфиденциальность, целостность и подлинность информации. Иными словами, передаваемая информация, включая адреса ее получателя и отправителя, должна быть зашифрована и криптографически подписана. Кроме того, задача «черных ящиков» — защищать сами локальные сети от несанкционированного доступа к ним из глобальной сети. Таким образом, внешний наблюдатель должен увидеть в сети лишь зашифрованный обмен информацией между двумя «черными ящиками» и ничего более.

Таким образом, можно сформулировать, что VPN призвана решать следующие задачи:

−обеспечивать защиту (конфиденциальность, целостность, подлинность) передаваемой по сетям информации1. Как указывалось выше, данная задача решается применением криптографического метода защиты передаваемой информации;

−выполнять защиту внутренних сегментов сети от НСД извне. Решение задачи возможно благодаря встроенным в VPN-системы функциям межсетевого экранирования, а также криптографическим механизмам, запрещающим незашифрованный сетевой трафик;

−обеспечивать идентификацию и аутентификацию пользователей. Данная задача возникает вследствие того, что, как сказано в определении VPN, в сети должны взаимодействовать лишь доверенные узлы, доверие к которым возможно после прохождения процедур идентификации и аутентификации.

Отдельно стоящей задачей, решаемой VPN, является экономия финансовых ресурсов организации, когда для обеспечения защищенной связи с филиалами применяются не защищенные выделенные каналы связи, а Интернет.

Сформулируем ряд требований, которые предъявляются к программноаппаратным комплексам, реализующим VPN:

−масштабируемость, т. е. возможность со временем подключать новые локальные сети без необходимости изменения структуры имеющейся VPN;

−интегрируемость, т. е. возможность внедрения VPN-системы в имеющуюся технологию обмена информацией;

−легальность и стойкость используемых крипоалгоритмов, т. е. система должна иметь соответствующий сертификат, позволяющий ее использовать на территории Российской Федерации с целью защиты информации ограниченного доступа;

−пропускная способность сети, т. е. система не должна существенно увеличивать объем передаваемого трафика, а также уменьшать скорость его передачи;

1 Заметим, что классическую задачу защиты информации в виде обеспечения ее доступности технология VPN самостоятельно решать не может.

96

−унифицируемость, т. е. возможность устанавливать защищенные соединения с коллегами по бизнесу, у которых уже установлена иная VPN-система;

−общая совокупная стоимость, т. е. затраты на приобретение, развертывание и обслуживание системы не должны превосходить стоимость самой информации, особенно если речь идет о защите коммерческой тайны.

5.2. Туннелирование в VPN

Как указывалось выше, основная задача, решаемая VPN, — скрыть передаваемый трафик. При этом необходимо скрыть как передаваемые данные, так и адреса реальных отправителя и получателя пакетов. И кроме того, необходимо обеспечить целостность и подлинность передаваемых данных. Для защиты передаваемых данных и реальных IP-адресов применяются криптографические алгоритмы. При отправке пакетов применяется туннелирование, т. е. в пакетах, которые идут в открытой сети, в качестве адресов фигурируют только адреса «черных ящиков». Кроме того, туннелирование предполагает, что внутри локальных сетей трафик передается в открытом виде, а его защита осуществляется только тогда, когда он попадает в «туннель».

Итак, пусть у нас имеется пакет, содержащий данные и IP-заголовок, которые подлежат защите (рис. 5.2). Для защиты применим криптографические методы и зашифруем и данные, и заголовок вместе. Так как необходимо обеспечить скорость обработки информации, то для зашифрования, естественно, будем использовать симметричный алгоритм.

Известно, что применение симметричных алгоритмов шифрования требует решения задачи распространения симметричных ключей. Поэтому поступим следующим образом: прикрепим симметричный ключ прямо к зашифрованным с его использованием данным. Назовем симметричный ключ пакетным ключом (его еще называют сеансовым ключом). Этот пакетный ключ будем генерировать случайным образом при отправлении каждого нового пакета (тогда он действительно «пакетный» ключ). Либо будем его генерировать также случайно при каждом сеансе обмена. Тогда данные всех пакетов, передаваемых в данном сеансе связи, будут шифроваться одним и тем же ключом, и это уже «сеансовый» ключ.

Конечно, нельзя отправлять пакетный ключ в открытом виде, прикрепляя его к зашифрованным им данным. Следует его зашифровать. Воспользуемся тем, что ключ, в отличие от данных, — это лишь пара сотен бит (в зависимости от реализации, например, 256 бит — длина ключа алгоритма ГОСТ 28147-89, 56 бит — длина ключа алгоритма DES). Таким образом, можем применить более медленные асимметричные алгоритмы и зашифровать с их помощью пакетный ключ. Вместе с тем, для шифрования пакетного ключа может быть применен и симметричный алгоритм. Ключ алгоритма шифрования пакетного ключа назовем ключом связи.

97

IP-заголовок Данные Шифруются на пакетном ключе и подписываются ЭЦП

Аутентифицирующий заголовок

Пакетный ключ шифруется на ключе связи, формируется новый IP-пакет (IP-адреса устройств защиты)

Рис. 5.2. Преобразование отправляемого пакета

Кроме того, для обеспечения целостности пакетов сгенерируем элек- тронно-цифровую подпись (ЭЦП) нашего пакета и прикрепим ее к формируемому пакету.

Совокупность ЭЦП и зашифрованного пакетного ключа называют аутентифицирующим заголовком.

Для того чтобы отправить сгенерированный нами пакет, необходимо добавить к нему IP-адреса источника и приемника. В случае туннеля этими адресами будут адреса пограничных VPN-узлов. Если же защищается трафик между двумя узлами без применения туннеля, то эти адреса совпадут с адресами в исходном пакете.

Таким образом, исходный пакет защищен. Осталось выяснить ряд моментов. Во-первых, каким образом будет осуществлен обмен ключом связи и, во-вторых, что будем понимать под шифруемыми данными: только лишь данные прикладного уровня либо относящиеся к транспортному или сетевому уровню.

Чтобы ответить на второй вопрос, рассмотрим уровни защищенных каналов.

5.3. Уровни защищенных каналов

Итак, необходимо разобраться, данные какого уровня модели OSI подлежат шифрованию в процессе организации VPN.

Рассмотрим упрощенную модель OSI, реализованную в стеке протоколов TCP/IP. Эта модель предполагает наличие четырех уровней: прикладного, транспортного, сетевого и канального. Соответственно, для каждого уровня возможность шифрования передаваемой информации различна. Так, на при-

98

кладном уровне можно скрыть данные, например, электронного письма или получаемой web-страницы. Однако факт передачи письма, т. е. диалог по протоколу SMTP скрыть невозможно. На транспортном уровне может быть вместе с данными скрыт и тип передаваемой информации, однако IP-адреса получателя и приемника остаются открытыми. На сетевом уровне уже появляется возможность скрыть и IP-адреса. Эта же возможность имеется и на канальном уровне.

Чем ниже уровень, тем легче сделать систему, функционирование которой будет незаметно для приложений высокого уровня, и тем большую часть передаваемой информации можно скрыть.

Для каждого уровня модели разработаны свои протоколы (табл. 5.1).

Таблица 5.1

Уровни защищенных каналов и протоколы

Так, на прикладном уровне для защиты электронной почты применяется протокол S/MIME (Secure Multipurpose Internet Mail Extension) либо система

PGP. Для защиты обмена по протоколу HTTP применяется протокол SHTTP (Secure HTTP). На данном уровне шифруется текст передаваемого почтового сообщения или содержимое HTML-документа. Недостатками организации VPN на базе протоколов прикладного уровня является узкая область действия, для каждой сетевой службы должна быть своя система, способная интегрироваться в соответствующие приложения. В пособии мы не будем подробно рассматривать системы этого уровня.

На транспортном уровне чаще всего применяются протоколы SSL (Secure Socket Layer) и его более новая реализация — TSL (Transport Layer Security). Также применяется протокол SOCKS. Особенность протоколов транспортного уровня — независимость от прикладного уровня, хотя чаще всего шифрование осуществляется для передачи по протоколу HTTP (режим HTTPS). Недостатком является невозможность шифрования IP-адресов и туннелирования IP-пакетов.

На сетевом уровне используются два основных протокола: SKIP (Simple Key management for Internet Protocol – простое управление ключами для IP-

протокола) и IPSec. На данном уровне возможно как шифрование всего трафика, так и туннелирование, включающее скрытие IP-адресов. На сетевом уровне строятся самые распространенные VPN системы.
