2.3 ПОРЯДОК ВЫПОЛНЕНИЯ ЛАБОРАТОРНОЙ РАБОТЫ

2.3.1 Создание слоев

Создать слои, согласно рисунку 16. Каждому слою присвоить имя, цвет, тип линии, вес линии.

Рисунок 16

2.3.2 Вычерчивание координационных осей

1 Установить текущий слой «Оси». Вычертить продольную и поперечную оси, рисунок 17. Использовать команду «Отрезок».

Рисунок 17

2 Копировать оси на указанные в схеме расстояния, с учетом масштаба 1:100, рисунок 18. Использовать команду «Копировать».

23

2.3.3 Вычерчивание наружных стен

1 Установить текущий слой «Стены». Вычертить командой «Полилиния» (нулевой ширины) вспомогательный контур наружных стен по координационным осям без скругленных и наклонных участков, рисунок 19.

Рисунок 19

24

2 Построить наклонные участки контура наружных стен с использованием команды «Фаска», скругленные – команды «Сопряжение», рисунок 20. Размеры длины фасок замерить масштабной линейкой с предложенной схемы здания.

Рисунок 20

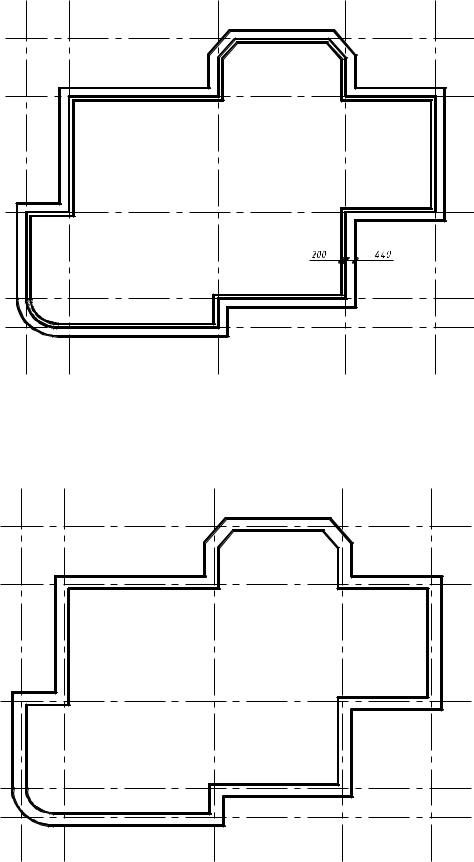

3 Задать толщину наружных стен с учетом привязки – 640 (440/200) мм, (смещение наружу – 440, во внутрь – 200; с учетом масштаба 1:100 соответственно 4.4 и 2). Использовать команду «Подобие – рисунок 21, 22.

Рисунок 21

25

Рисунок 22

4 Вспомогательный контур наружных стен удалить, рисунок 23.

Рисунок 23

26

2.3.4Вычерчивание внутренних стен

Установить текущий слой «Стены». Вычертить командой «Мультилиния» внутренние стены согласно предложенной схеме. Параметры для мультилинии установить следующие: масштаб – 380 (с учетом масштаба 1:100 – 3.8), расположение центр, рисунок 24.

Рисунок 24

2.3.5Вычерчивание перегородок

Установить текущий слой «Перегородки». Вычертить командой «Мультилиния» перегородки согласно предложенной схеме, не указанные расстояния замерить масштабной линейкой. Параметры для мультилинии установить следующие: масштаб – 120 (с учетом масштаба 1:100 – 1.2), расположение центр, рисунок 25.

2.3.6Редактирование пересечения стен и перегородок

Отредактировать пересечение стен и перегородок, пример приведен на рисунке 26. Использовать команды: «Обрезать» для создания пересечений внутренних стен с наружными, «Редактирование мультилиний» для создания пересечений внутренних стен и перегородок.

27

Рисунок 25

Рисунок 26

28

2.3.7Вычерчивание оконных проемов

1 Вычертить контур окна на свободном поле чертежа с использованием команды «Отрезок» в следующих слоях: боковые линии – слой «Стены», горизонтальные – «Проемы», рисунок 27 (пример вычерчивания ОК1), размеры оконных проемов приведены в исходных данных.

2 Создать блок с изображением оконных проемов с именем ОК1, ОК2, т.д. и вставить в наружные стены с использованием команд «Создать блок», «Вставить блок», согласно предложенной схеме, рисунок 28.

Рисунок 28

29

3 Отредактировать места вставки оконных проемов – обрезать участок стены, используя команду: «Разорвать», рисунок 29.

Рисунок 29

2.3.8Вычерчивание дверных проемов

Вычертить контур дверного проема при помощи команды «Отрезок» в следующих слоях: боковые линии – слой «Стены» или «Перегородки» в зависимости от того где расположена дверь, створки – «Проемы»2, рисунок 30. Затем отредактировать места вставки дверных проемов с использованием команды «Обрезать», рисунок 31.

Рисунок 30

Рисунок 31

2 Двери в жилые комнаты и в кухню - открываются во внутрь, в туалет и в ванну - наружу. Траектории движения дверных полотен не должны пересекаться. Угол открывания дверных полотен 30º.

30

2.3.9Вычерчивание внутренних и наружных лестниц

Рассчитать лестничные марши3. Установить текущий слой «Разное». Вычертить лестничные марши с использованием команд: «Отрезок», «Дуга»,

«Подобие», «Массив», рисунок 32,34.

Рисунок 32

2.3.10 Расстановка сантехнического оборудования

Установить текущий слой «Разное». Использовать команду «Центр управления» (библиотека AutoCAD) и «Вставка блока» расположить сантехническое оборудование согласно предложенной схеме, рисунок 33,34.

Рисунок 33

3 Ширина лестничной площадки не менее 1200 мм, зазор между маршами 100-200 мм. Ширина проступи – 300 мм, высота подступенка – 150 мм.

31
