1. УСТРОЙСТВО МОНОЛИТНОГО ПЕРЕКРЫТИЯ

Состав работы: Установка опалубки и арматуры, бетонирование с уплотнением смеси вибрированием, уход за бетоном, распалубливание.

Варианты выполнения работы: см. табл. 21.

Единица измерения: [1 м² поверхности опалубки]; [1 сетка]; [1 м³ бетона];

При подсчете объемов работ по устройству монолитного перекрытия считаются следующие виды объемов работ:

Объем опалубочных работ: равен площади плиты перекрытия, за вычетом проемов под лестницы.

Объем арматурных работ: равен количеству устанавливаемых сеток или каркасов в тело железобетонной конструкции.

Объем бетонных работ: равен объему заливаемой бетонной смеси в опалубку.

Объем работ по уходу за бетоном: равен площади покрытия и поливки бетонной конструкции сверху.

Объем распалубливаемых работ: равен объему опалубочных работ.

Монолитное перекрытие устраивается сразу на весь этаж, при этом необходимо учесть наличие лестничных проемов (рис.1).

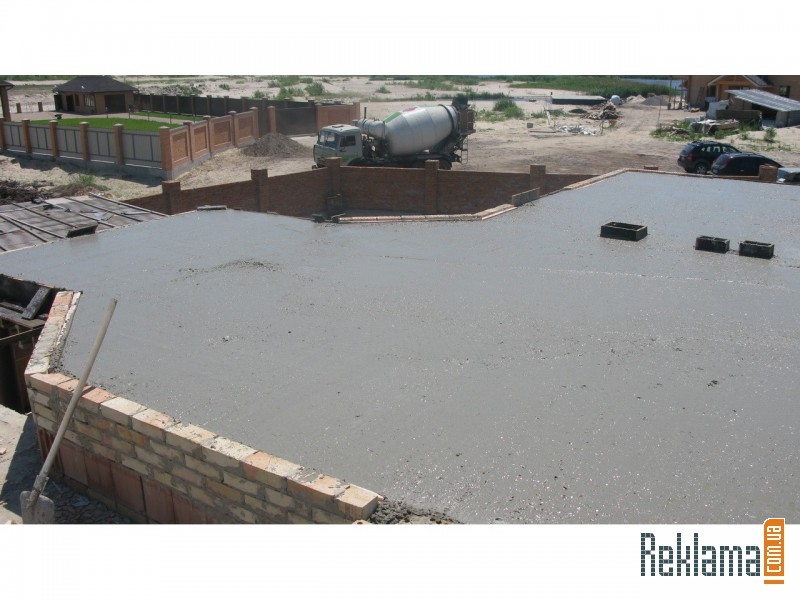

Рисунок 1. Общий вид монолитного перекрытия

Необходимо определиться с размерами плиты. Толщина перекрытия (δ) задана в исходных данных, ширина и длина будут зависеть от расстояний между крайними цифровыми и буквенными осями здания – размер лестничного проема (если он имеется).

Размеры при устройстве опалубки и при бетонировании будут различными из-за того, что опалубка будет устанавливаться «впритык» к стене здания, а бетонная смесь будет укладываться в пределах крайних осей, т.е. с «зазором» на стену.

Итак, согласно рис.2 размеры здания в крайних осях 1-4 - 9,0 м, А-Г - 8,0 м. Размер монолитной плиты (площадь) будет равен:

8,0 х 9,0 завычетом лестничного проема 2,0 х 3,0

Рисунок 2. Определение размеров плиты перекрытия

После определения геометрических параметров монолитной плиты переходят к расчету объемов работ.

1. Объем опалубочных работ: равен площади опалубочных щитов, завычетом лестничного проема. Опалубка выставляется в пределах уложенных до определенной высоты стен.

Рисунок 3. Установка опалубки монолитной плиты

В состав опалубки перекрытий входят 4 элемента:

Телескопическая стойка - домкрат – опорный элемент опалубки перекрытий, позволяющий регулировать высоту перекрытия от 2,5 м до 4,6 м.

Унивилка – элемент опалубки перекрытий, используемый для опоры и удержания деревянных балок.

Тренога – элемент опалубки перекрытий, используемый для установки стоек в проектное положение.

Балка деревянная (БДК/LVL) – элемент опалубки перекрытий, воспринимающий и распределяющий нагрузку от заливаемого перекрытия на стойки. Поверх балок устраивается палуба из ламинированной фанеры.

Максимальное расстояние между продольными балками – 2,0 м

1. максимальное расстояние между стойками – 1,0 м.

2. максимальный свес (консоль) балки и расстояние между поперечными балками – 0,5 м.

Количество стоек, балок и опалубочных щитов считать не нужно!

К расчету принимается только лишь площадь опалубочных щитов!

- [м²];

где - объем опалубки;

- площадь опалубки [м²];

- ширина опалубки равна ширине между осями здания – (минус) двойной размер привязки к стенам здания.

- длина опалубки равна длине между осями здания – (минус) двойной размер привязки к стенам здания.

- ширина лестничного проема;

- длина лестничного проема.

Согласно рис.2. Примем привязку плиты к стене равной 12 см.

= 8,0 м – 2х0,12 м = 7,76 м = 2,0 м

=9,0 м – 2х0,12 м = 8,76 м = 3,0 м.

7,76 х 8,76 – 2,0 х 3,0 = 61,97 [м²]

При более сложной конфигурации здания, площадь опалубки считается как сумма площадей простейших фигур.

Т.к. в здании имеется несколько перекрытий, например перекрытия между 1-м и 2-м этажами, между 2-м и 3-м этажом, а так же в здании имеется покрытие, например 3-го этажа, которое отличается от перекрытия отсутствием лестничного проема, то общий объем опалубки будет равен:

61,97 х 2 + 7,76 х 8,76 = 191,92 [м²]

2. Объем арматурных работ: равен количеству укладываемых сеток в тело железобетонной конструкции.

Количество сеток будет зависеть от объема фундамента. Размер сеток принимается по табл. 1.

Таблица 1

Параметры сеток, мм

Вид сетки	Тип сетки	Ширина сетки b	Длина сетки l	Диаметры стержней d/d1	Расстояние между стержнями (в осях) - шаг стержней		Размеры выпусков стержней
					продольных s	поперечных s1	поперечных а	продольных а1 и а2
Тяжелые	1	От 650 до 3050	От 850 до 9000	12-40 6-16	200*	600**	25	Кратно 25
	2		От 850 до 5950	12-25 6-16	200	200	Кратно 25
	3	От 850 до 3050	От 850 до 6250	6-16 12-25	200 400	200*
Легкие	4	От 650 до 3800	От 850 до 9000 или до длины рулона	3-10 3-10	100 (150) 200 300 400 500	100 (75) 150 (125) 200 (175) 250 300 400	25***
	5		От 3950 до 9000 или до длины рулона	3-5 5-10

Выбрав самостоятельно какой-либо размер сетки, производят расчет общего количества сеток, исходя из геометрических размеров здания.

Например, для здания согласно рис.1. количество тяжелых сеток 1-го типа размером 650х5950 мм равно порядка 17 шт. Учитывая, что такие сетки будут укладываться по всем перекрытиям и покрытиям в здании: 17х3=51 шт.

принятому количеству сеток, примерно 51 шт.

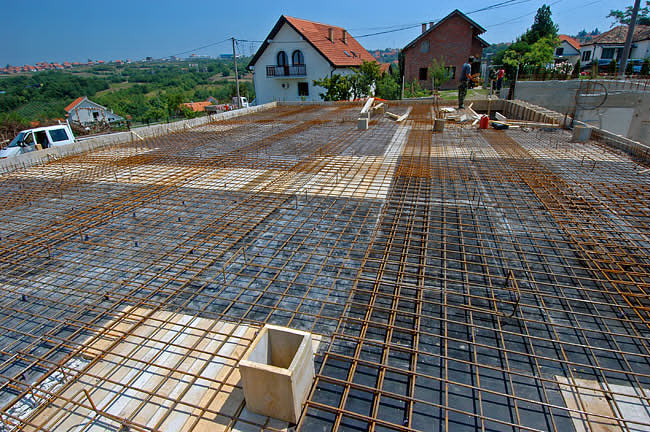

Рисунок 4. Армирование монолитной плиты

3. Объем бетонных работ: равен объему заливаемой бетонной смеси в опалубку.

[м³],

где - это геометрические параметры плиты в осях, т.е. длина и ширина.

- толщина перекрытия.

Согласно рис.2. Толщина перекрытия определена исходными данными, например 0,18 м.

0,18 м х (9,0 м х 8,0 м – 2,0 м х3,0 м) = 0,18 х 66,0 м = 11,88 [м³]

Учитывая этажность здания, наличие двух перекрытий и одного покрытия, общий объем бетонирования будет равен:

11,88 х 2 + 9,0 х 8,0 м х 0,18 = 36,72 [м³]

4. Объем работ по уходу за бетоном: равен площади покрытия или поливки бетонной конструкции сверху. Учитывая предыдущий расчет:

[м²],

Согласно рассматриваемому примеру, м²

5. Объем распалубливаемых работ: равен объему опалубочных работ.

- [м²].

Согласно рассматриваемому примеру, 191,92 м².
