Машины для возделывания и уборки кукурузы на зерно
Комплекс машин для возделывания кукурузы по интенсивной технологии составляют из агрегатов общего назначения и специализированных. При выборе машин и их подготовке к работе учитывают зональные рекомендации, передовой опыт и почвенно-климатические условия.
Осенью после уборки предшественника проводят лущение (рис. 1) и зяблевую вспашку, максимально используя их для уничтожения сорняков. При выращивании кукурузы после культур сплошного сева стерню обрабатывают на глубину 7...8 см дисковыми лущильниками ЛДГ-5, ЛДГ-10, ЛДГ-15 и ЛДГ-20. На полях, засоренных корнеотпрысковыми сорняками, применяют лемешные лущильники ППЛ-5-25 и ППЛ-10-25.
Под вспашку на поля вносят твердые органические удобрения разбрасывателями РОУ-6, ПРТ-10, ПРТ-16 и МТТ-23, жидкие - машинами МЖТ-6, МЖТ-10 и МЖТ-16, а также твердые минеральные удобрения - машинами 1РМГ-4, РУМ-5, РУМ-8, ССТ-10 и РУМ-5-03. Для разрыхления и погрузчик органо-минеральных смесей, навоза, торфа и компостов применяют погрузчик непрерывного действия ПНД-250, а для измельчения и смешивания удобрений - измельчитель АИР-20, смесители-загрузчики СЗУ-20 и УТС-30. Перед работой машины тщательно регулируют на заданную норму и равномерность внесения удобрений по ширине заххвата. Наиболее равномерное распределение туков обеспечивают машины РУМ-5-03, ССТ-10, а также подкормщики ПЖУ-5 и ИЖУ-9 для жидких комплексных удобрений. Безводный аммиак вносят машинами АБА-0,5М, АБА-1-150К и АША-2.
Глубокую обработку почвы проводят дифференцированно в зависимости от почвенно-климатических условий. Для вспашки с оборотом пласта применяют плуги ПЛН-4-35, ПЛН-5-35, ПЛ-5-35, ПЛП-6-35 и ПНЛ-8-40, а для вспашки с одновременным уплотнением почвы, дроблением глыб и выравниванием поверхности составляют комбинированные агрегаты из плугов и приспособлений ПВР-2,3 и ПВР-3,5.
Рис. 1. Комплекс машин для возделывания кукурузы по интенсивной технологии:
1 - лущение стерни и измельчение растительных остатков, 2, 3 - внесение соответственно минеральных и органических удобрений, 4- зяблевая вспашка; 5-весеннее выравнивание почвы, 6- внесение гербицидов и заделка их в почву, 7- предпосевная обработка почвы; 8- посев, 9- прикатывание посевов, 10 - обработка междурядий, 11 - уборка кукурузы на зерно, 12- транспортировка початков (зерна) и измельченной массы; 13 - измельчение початков и их загрузка в бетонированную траншею
Весной при наступлении физической спелости почву выравнивают, используя выравниватели ВП-8, ВПН-5,6А и шлейф-бороны ШБ-2,5, а затем вносят гербициды.
Для внесения раствора гербицидов применяют штанговые опрыскиватели ПОМ-630, ОПШ-15-01, ОП-2002-2. Заделывают гербициды в почву сразу после их внесения дисковыми боронами БД-10, БДТ-7, |}ДТ-10. Предпосевную подготовку почвы проводят культиваторами КШП-8, КПС-4, КШУ-12, УСМК-5,4А или комбинированными агрегатами РВК-3,6 и РВК-5,4. Для внесения гербицидов одновременно с предпосевной обработкой почвы применяют комбинированный агрегат, включающий в себя подкормщик-оп-рыскиватель ПОМ-630 и почвообрабатывающую машину БДТ-7, или КПС-4, или КШП-8, оборудованную штангой с распылителями.
Гербициды вносят комбинированным агрегатом, составленным из подкормщика-опрыскивателя ПОМ-630 и культиватора КРН-4,2, или КРН-5,6, или УСМК-5,4А, па котором размещают рабочие органы приспособления ППР-5,6, предназначенного для возделывания кукурузы с нарезкой направ-ияющих щелей.
Кукурузу высевают сеялками СКПП-12, СУПН-8 и СПЧ-6ФС. При выборе сеялки учитывают ширину захвата кукурузоуборочной машины, которой будут убирать засеянное поле. Если кукурузу предполагается убирать трех- или шестирядным кукурузоуборочным комбайном, применяют сеялку СПЧ-6ФС, или СКПП-12, или СУПН-8, переоборудовав ее в шестирядную, при уборке че-1ырехрядной машиной используют сеялку СУПН-8.
Кукурузу на зерно убирают в виде початков или с одновременным обмолотом последних. Первый способ уборки включает в себя срезание растений, отделение початков, измельчение стеблей, очистку початков от оберток, сушку и обмолот початков на стационаре.
Для этого применяют самоходный кукурузоуборочный комбайнКСКУ-6 и прицепной кукурузоуборочный комбайн ККП-3предназначен для уборки трех рядков кукурузы, возделываемой с междурядьями 70 см на полях с уклоном до 8° при урожайности початков до 20 т/га. ККП-3 агрегатируют с трактором Т-150К. Ширина захвата комбайна 2,1 м, его рабочая скорость до 6 км/ч, производительность до 1,3 га/ч.
Комбайн ККП-3 устроен аналогично КСКУ-6, очиститель початков ОП-15, молотилки МКП-3,0 и МКП-12, стационарный пункт ПМУ-15 для послеуборочной обработки и хранения кукурузы.
При уборке по второму способу отделяют и обмолачивают початки, срезают растения и измельчают стебли комбайном КСКУ-6 или зерноуборочными комбайнами, а очищают и сушат зерно на стационарных комплексах КЗС-25 или КЗС-40. Уборку кукурузы на зерно начинают в конце его восковой спелости и заканчивают в течение 10...15 дней.
При уборке кукурузы в початках полнота сбора початков должна быть не менее 98,5%, степень очистки от оберток -не менее 95%, а чистота вороха початков - не менее 99%. При этом вышелушивание зерна из початков допускается не более 2%, повреждение зерен в початках - не более 1%, поломанных початков - не более 2%.
Початкоотделяющий аппарат предназначен для отрыва початков от стеблей.
Комбайн отделяет початки от стеблей, очищает початки от оберток, измельчает листостебельную массу, загружает початки в сменные прицепы, а листостебельную массу - в рядом движущийся транспорт. Комбайн может быть укомплектован двухрядной жаткой для уборки кукурузы, возделываемой с междурядьями 90 см.
ККП-3 агрегатируют с трактором Т-150К. Ширина захвата комбайна 2,1 м, его рабочая скорость до 6 км/ч, производительность до 1,3 га/ч.
Для уборки кукурузы на зерно жатку зерноуборочного комбайна заменяют кукурузоуборочной приставкой
Приставкой ППК-4, навешиваемой на комбайн СК-5А "Нива", убирают четыре рядка кукурузы, возделываемой с шириной междурядий 70 см. Ширина захвата приставки 2,8 м, ее рабочая скорость до 9 км/ч, производительность 1,3...2 га/ч.
Приставкой КМД-6, навешиваемой на комбайн "Дон-1500", убирают шесть рядков кукурузы, выращиваемой с междурядьями 70 см. Ширина захвата приставки 4,2 м, ее рабочая скорость до 6 км/ч, производительность 2,1...3 га/ч.

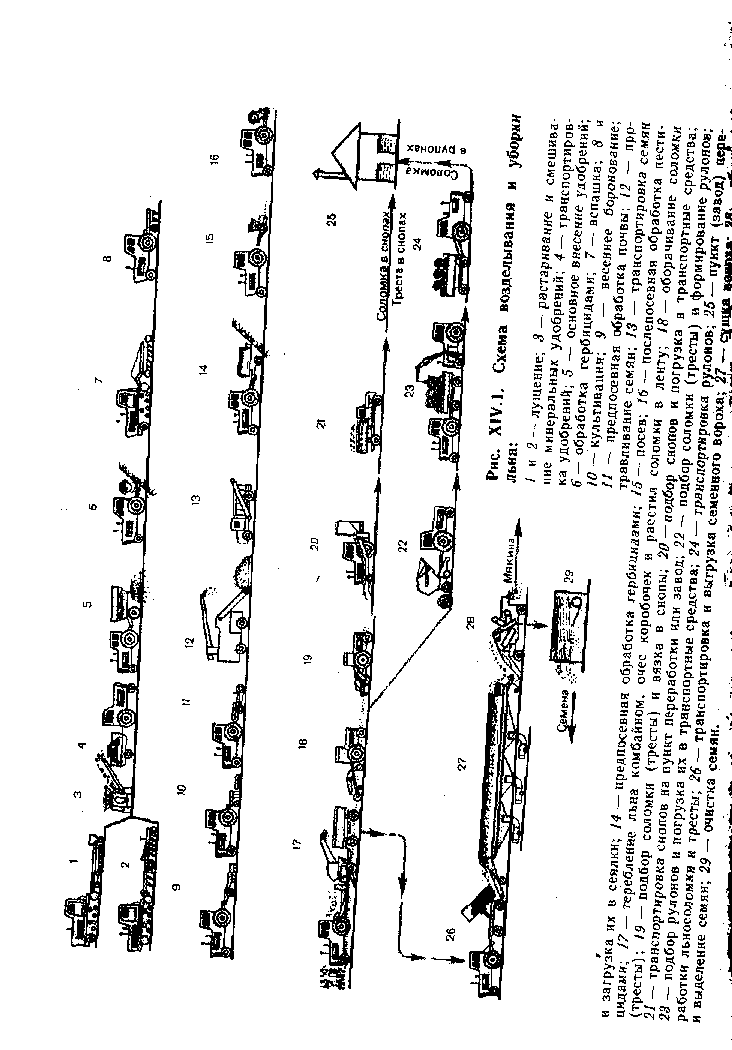

МАШИНЫ ДЛЯ ВОЗДЕЛЫВАНИЯ И УБОРКИ ЛЬНА
Комплекс машин для возделывания льна по интенсивной технологии составляют из машин общего назначения и специальных (рис. XIV.1). При их выборе учитывают зональные особенности возделывания льна, почвенно-климатические условия, передовой опыт и научно-технические рекомендации. Лен возделывают на хорошо удобренных плодородных почвах после зерновых культур и картофеля, а на малоплодородных — по пласту многолетних трав.
В осенний период предусматривается цикл операций, направленных на очистку полей от семян и остатков сорняков.
После уборки зерновых культур проводят раннюю зяблевую вспашку плугами ПЛН-5-35, ПЛП-6-35, ПЛ-5-35, ПЛН-8-40 или лущение при помощи лемешных лущильников ППЛ-10-25, ППЛ-5-25. Пласт многолетних трав обрабатывают дисковыми боронами БДТ-7, БДТ-10 или дисковыми лущильниками ЛДГ-5, ЛДГ-10 и ЛДГ-15.
Участки, засоренные ползучим пыреем, сразу после вспашки обрабатывают гербицидами, используя для этого штанговые опрыскиватели ПОМ-630, ОПШ-15 и ОП-2000. Агрегаты АПЖ-12 «ПЕМИКС-1002», СТК-5 используют при приготовлении растворов для заправки опрыскивателей. В некоторых случаях поля обрабатывают гербицидами перед вспашкой.
Основные дозы минеральных удобрений вносят под вспашку или культивацию. Удобрения разбрасывают по поверхности поля машинами 1РМГ-4, РУМ-5, РУМ-8, ССТ-10 и СХТ-7. Удобрения растаривают и измельчают машиной АИР-20, смешивают на установке УТС-30, а загружают в разбрасыватели погрузчикамиПКУ-0,8, ПЭ-0,8Б.
По мере появления всходов сорняков зябь 2...3 раза обрабатывают культиваторами КШП-8, КПС-4, КШУ-6, снабженными рыхлительными лапами на пружинных стойках.
Ранней весной почву боронуют зубовыми боронами БЗТС-1 и рыхлят на глубину 7...10 см культиваторами КШП-8.
Для предпосевной обработки почвы с рыхлением, выравниванием и прикатыванием используют культиваторы КПС-4, КШУ-6 с боронами БЗТС-1,0 или комбинированные агрегаты РВК-3,6, РВК-5,4, РВК-7,2. При необходимости применяют выравниватели ВИП-5,6 и ВП-8.
Посев проводят семенами 1 и 2 сортов. Для классов районированных очистки семян льна от семян плевела льняного и повилики используют электромагнитные сортировальные машины ЭМ.С-1А, СМЩ-0,4 или семяочистительную машину СОМ-300. Перед посевом семена обрабатывают пестицидами на протравливателях ПС-10 и ПСШ-5.
Семена льна высевают сеялкой СЗЛ-3,6 с междурядьями 75 мм. Сеялка оборудована двухстрочными килевидными сошниками, которые образуют бороздки с уплотненным дном, что способствует подтягиванию влаги к ложу семян из нижних слоев почвы и быстрому их прорастанию.
На участках, сильно засорённых плевелом льняным, за два-три дня до посева вносят гербициды и заделывают их зубовыми боронами в почву ПОМ-630, ОПШ-15 и ОП-2000-01.
Для уборки льна применяют комбайны ЛВК-4А с вязальным аппаратом и ЛК-4А с расстилочным столом. Для погрузки снопов применяют подборщик ППС-3.
Льняной ворох обрабатывают на пункте КСПЛ-0,9 пройдя сушку на сушилке СКМ-1 а затем через молотилку-веялку МВ-2,5А.В конструкция МВ-2,5А использованы основные сборочные единицы комбайна СК-5
МАШИНЫ ДЛЯ УБОРКИ ПЛОДОВ в садах
Плоды, закладываемые на длительное хранение, собирают вручную с применением специального инвентаря или плодоуборочных платформ. Плоды, потребляемые в свежем виде или предназначенные для технической переработки, убирают плодоуборочными машинами.
Ручной садовый инвентарь включает в себя корзины-столбушки с крючками, плодоуборочные сумки, лестницы, скамейки. Чтобы снять плоды с отдаленной части кроны, применяют пневматические режущие или вибрационные плодосъемники. Грозди винограда срезают ножами, ножницами или секаторами, а плоды ягодников счесывают гребенками или ручными вибраторами.
Для накопления и транспортировки плодов в междурядьях садов устанавливают контейнеры КСП-0,5, а в виноградниках — бункера-накопители БКВ-2,8 или саморазгружающийся прицеп ТВС-2. В эти емкости рабочие-сборщики выгружают из корзин собранные плоды. Затаренные контейнеры вывозят из междурядий и загружают в транспорт вильчатым погрузчиком ПВСВ-0,5 или перевозят прицепами-контейнеровозами ПК-4, ВУК-3, ПТ-3,5,
Рис. XVII.12. Комплекс машин для поточной уборки плодов в садах:
а — прицеп-контейнеровоз ПК-4; б—пункт сортировки и переработки плодов; в — уборочно-обрезочная платформа ПСО-0,5; г — уборочно-обрезочная платформа ПКО-0,75; /, 3 и 9 — платформы; 2 и /7 — стойки; 4 — контейнеры КСП-0,5; 5 — портальный погрузчик ППК-0,5; 6 и 12 — гидроцилиндры; 7 — ограждение; 8 и 13 — выдвижные трапы; 10 — рама; 14 и 15 — рабочие площадки.
снабженными навесными погрузчиками. Плоды винограда, смородины, крыжовника затаривают в ящики и вывозят агрегатом АВН-0,5. Наиболее производителен и экономичен поточный способ уборки плодов, позволяющий, максимально механизировать сбор, погрузку, транспортировку и послеуборочную обработку урожая. Поточные способы уборки применяют в специально подготовленных садах и виноградниках и при наличии технологических комплексов, в которые входят уборочные платформы, плодоуборочные машины, прицепы-контейнеровозы, погрузчики и стационарные линии товарной обработки плодов. ~ Прицеп-контейнеровоз ПК-4 предназначен для вывозки из сада фруктов, затаренных в контейнеры или ящики, установленные на поддоны, а также для подвозки и расстановки в междурядьях садов порожних контейнеров.
Контейнеровоз снабжен нижней / (рис. XVII.-12,a) и верхней 3 платформами, установленными одна над другой на четырех стойках 2. Стойки соединены с платформами шарнирно. Верхнюю платформу двумя гидроцилиндрами 6 можно опускать или поднимать, сохраняя ее горизонтальное расположение. Нижняя платформа снабжена цепным конвейером с гидроприводом дляперемещения контейнеров по длине платформы. Прицеп-контейнеровоз агрегатируют с трактором МТЗ-80, на который навешен портальный погрузчик ППК-0,5.
Для загрузки верхнюю платформу опускают и погрузчиком 5 устанавливают пять контейнеров. Затем платформу 3 поднимают и загружают шесть контейнеров на нижнюю платформу. Затаренные контейнеры вывозят на пункт переработки (рис. XVII. 12, 6) и разгружают в обратной последовательности. Затем на контейнеровоз устанавливают порожние контейнеры, вывозят их в поле и разгружают в междурядьях. Производительность агрегата 1,23 т/ч.
Портальный погрузчик ППК-0,5 предназначен для погрузки контейнеров, затаренных плодами или овощами, в транспортные средства. Погрузчик 5 (рис. XVII.12, а) состоит из рамы, стрелы, грузозахватного устройства и гидросистемы. П-образная стрела совершает возвратно-поступательное движение и может захватывать контейнеры впереди трактора, переносить их над трактором назад и устанавливать на платформу контейнеровоза. Для погрузки поддонов с ящиками на стрелу устанавливают вилочный подхват. Грузоподъемность погрузчика 350 кг, производительность 60 контейнеров/ч.
Плодоуборочная платформа ПОС-0,5 предназначена для сбора плодов и формирования кроны в пальметтных садах с шириной междурядий 3,5...5 м при высоте деревьев от 2 до 4,5 м.
Платформа 9 (рис. XVII.12, в), смонтированная на раме 10 контейнеровоза ПК-4, оборудована двумя выдвижными трапами 8 и 13 и механизмом их перемещения. Платформа снабжена комплектом пневматического инструмента для обрезки кроны. Для привода пневматического инструмента на раме 10 устанавливают компрессор.
Перед сбором плодов платформу 9 гидроцилиндрами 12 опускают, устанавливают пять порожних контейнеров и поднимают платформу в крайнее верхнее положение. Трапы 8 и 13 выдвигают, приближая их к кронам двух рядов деревьев. Рабочие-сборщики, передвигаясь по трапам, снимают плоды с двух полурядов. После снятия плодов в зоне действия платформы трапы сдвигают, сборщики опорожняют плодосборные сумки в контейнеры, отделяя нестандартные плоды в отдельную тару, а агрегат переезжает на новую позицию. Заполненные контейнеры вывозят из междурядий и выгружают.
Платформу агрегатируют с тракторами МТЗ-80. Ее обслуживают четыре—шесть сборщиков плодов или шесть — восемь обрезчиков кроны. Производительность машины на уборке 500...' 600 кг/ч собранных плодов, при обрезке кроны 25 деревьев за 1 ч.
Прицепная плодоуборочная платформа ПКО-0,75 предназначена для сбора плодов и обрезки кроны в садах с объемной кроной с шириной междурядий 6...8 м при высоте деревьев до 6,5 м. Платформа (рис. XVII. 12, г) состоит из тракторного прицепа, платформы 9 с выдвижными трапами 8 и 13, контейнерногорольганга с устройством для загрузки и выгрузки контейнеров, двух рабочих площадок 14 и 15 с механизмом перемещения их по высоте. Площадки 14 и 15 служат для подъема рабочих-сборщиков к верхней части кроны.
Перед уборкой на рольганг платформы 9 устанавливают шесть порожних контейнеров, въезжают в междурядье, раздвигают трапы и поднимают рабочие площадки на требуемую высоту. Рабочие снимают плоды в плодосборные сумки и опорожняют их в контейнеры. После сбора плодов в зоне охвата трапов и площадок машина переезжает на следующую рабочую позицию. Заполненные контейнеры сгружают на межквартальных дорогах или вывозят на стационарный пункт.
Агрегатируют машину с трактором МТЗ-80. Ее обслуживают шесть — восемь сборщиков плодов или восемь — десять обрезчиков кроны. Производительность на уборке плодов 500...600 кг/ч, на обрезке кроны 20 деревьев за 1 ч.
Плодоуборочный комбайн К.ПУ-2 предназначен для уборки плодов косточковых, семечковых и орехоплодных культур в садах с шириной междурядий более 6 м и диаметром кроны до 7 м.
Комбайн состоит из левого 7 (рис. XVII.13) и правого 4 агрегатов, смонтированных на базе самоходного шасси Т-16М. Левый агрегат включает в себя центральный брус-раму 15, улавливатель 6, продольный транспортер 13, полотняную горку 9, площадку 11 для размещения контейнеров 10, скатные поверхности 5 и 12, уплотнитель 18 и механизм выдвижения улавливателя.
Рис. XVII.13. Схема рабочего процесса плодоуборочного комбайна КПУ-2:
1, 3 и 6 — улавливатели; 2 ч 15 — брус-рама шасси; 4 и 7 — правый и левый агрегаты; 5 и 12 — скатные поверхности; 8 — наклонная часть транспортера; 9 — горка; 10 — контейнер; 11— площадка; 13 и 14— транспортеры; 16— амортизаторы; 17 ~ вибратор; 18—уплотнитель.
Поверхность улавливателя образована лентами трех поперечных транспортеров 14. Стыки между лентами перекрыты двухсторонними скатами. Рама улавливателя, установленная на ролики, гидроцилиндром может перемещаться вдоль направляющих. К передней и задней сторонам рамы улавливателя прикреплены скаты 5, а к боковой — откидной улавливатель 3.
Над поперечными транспортерами размещены ленточные амортизаторы 16, гасящие скорость падающих плодов. Продолжением наклонной части продольного транспортера 13 является полотняная горка 9, угол наклона которой можно изменять от 15 до 30°.
Площадка 11, предназначенная для размещения порожнего контейнера 10, подвешена к центральному брусу 15 на рычагах и гидроцилиндрах. Гидроцилиндрами площадку с контейнером поднимают, чтобы уменьшить высоту падения и повреждение плодов.
Правый агрегат состоит из шасси 2, штамбового вибратора 17, основного / и откидного 3 улавливателей, изготовленных из эластичной мелиоративной ткани, натянутой на прямоугольные рамки. Основной улавливатель установлен на ролики, его можно перемещать с помощью гидроцилиндров и выдвигать в сторону штамба до 800 мм. Штамбовый вибратор включает в себя неподвижную и подвижную челюсти, связанные между собой гидроцилиндром, вертикальные валы с дебалансной массой и упругую подвеску, прикрепленную к центральному брусу шасси 2. Валы вибратора приводят во вращение от гидромотора. Вибратор рассчитан на захват деревьев, диаметр штамба которых 150...300 мм. Амплитуда колебаний штамба зависит от его диаметра и составляет 16...22 мм.
Комбайн при уборке подъезжает к дереву и выдвигает улавливатель. Для установки улавливателей секции подводят к дереву с двух противоположных сторон так, чтобы метка на уплотнителе совпала с серединой штамба. После этого улавливатели обеих секций выдвигают их до смыкания. Затем включают вибратор. В результате колебаний плоды отрываются, падают на улавливатели /, 3 и амортизирующие ленты 16 скатываются на поперечные транспортеры, подаются ими на продольный, а с него на разделительную горку 9. Лента горки, двигаясь навстречу потоку плодов, захватывает листья и другие примеси, уносит их вверх и сбрасывает под машину, а плоды скатываются в тару.
Производительность комбайна 35...45 деревьев в 1"ч, полнота сбора плодов 91...95%, обслуживают агрегаты два тракториста и двое рабочих.
Плодоуборочная машина ВУМ-15А предназначена для уборки плодов вишни, сливы и яблок с полукустовидных деревьев с диаметром кроны до 3,5 м и шириной междурядий 3,0...4,0 м. Машину навешивают на самоходное шасси Т-16М. с левой стороны.

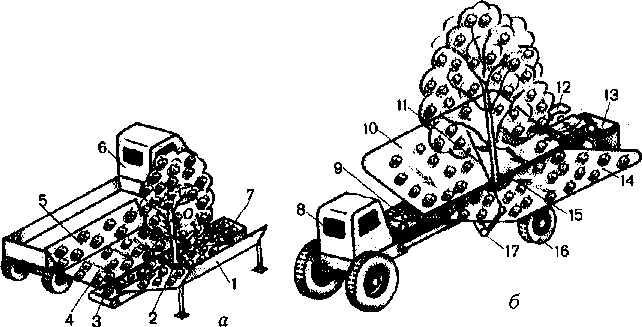

Рис. XVII.14. Схема рабочего процесса плодоуборочных машин:
о—ВУМ-15А; б— МПУ-1А; /, 4, 10 и 14 — улавливатели; 2, 15 и 17 — вибраторы; 3 и 9 — транспортеры; 5 — экран; 6 и 8 — шасси; 7 и 13 — контейнеры; //—трос; 12 — вентилятор; 16 — колесо.
Основные сборочные единицы машины: штамбовый вибратор 2 (рис. XVH.14, а), транспортер 3, навесной 4 и переносной / полотняные улавливатели, вентилятор и механизм выдвижения транспортера.
Для съема плодов агрегат въезжает в междурядье и останавливается у дерева таким образом, чтобы зажим вибратора 2 был против штамба. Включают гидроцилиндр и выдвигают транспортер 3 вместе с встряхивателем до упора подушкой в штамб дерева. Одновременно разматывается полотно навесного улавливателя 4. Двое рабочих, находящихся в соседнем междурядье, подносят к этому же дереву приставной улавливатель 1. Таким образом, под деревом получается замкнутая приемная поверхность. Затем тракторист гидроцилиндром зажимает штамб подушками вибратора и включает привод на вибратор и транспортер. Вибратор сообщает дереву колебания с частотой 1200 мин и амплитудой 24 мм. Плоды отрываются, падают на поверхность улавливателя и скатываются на транспортер 3, который направляет их в контейнер 7. В месте схода плодов с транспортера поток воздуха очищает их от легких примесей.
Производительность машины 120 деревьев в 1 ч. Обслуживают машину тракторист и двое рабочих.
Самоходная плодоуборочная машина МПУ-1А предназначена для уборки плодов косточковых, семечковых и орехоплодных культур в садах с шириной междурядий более 6 м и диаметром кроны деревьев до 6 м. Рабочие органы машины смонтированы на самоходном шасси с шарнирно-секционной рамой и раздвинутыми передними колесами.
Машина снабжена инерционным штамбовым вибратором 15 (рис. XVII.14, б), тросом //, неподвижным 14 и подвижным 10 улавливателями, выгрузным транспортером 9, вентилятором 12
и гидроцилиндрами для перемещения левого улавливателя, подъема и опускания рамы шасси и натяжения полотна улавливателей.
Для уборки плодов машину подводят к дереву с отведенным левым улавливателем и размещают так, чтобы штамб дерева оказался между улавливателями по центру подушек захвата вибратора. Гидроцилиндрами улавливатели и вибратор устанавливают на необходимую высоту, смыкают улавливатели, зажимают штамб захватом вибратора, натягивают полотна улавливателей и включают вибратор, транспортер и вентилятор. Плоды падают на полотно улавливателей, скатываются на транспортер 9 и загружаются в ящики или контейнеры 13. Поток воздуха, создаваемый вентилятором 12, отделяет от плодов легкие примеси. Для снятия плодов с отдельных скелетных ветвей на них накидывают трос //, натягивают его и включают эксцентриковый вибратор 17.
Ягодоуборочная машина ЭЯМ-200-8 предназначена для полумеханизированной уборки смородины и крыжовника. На раме машины установлены генератор, блок защитно-пусковой аппаратуры, бункер, вентилятор и две горизонтальные штанги. На каждой штанге смонтированы четыре штепсельные розетки и автоматические выключатели.
Трехфазный генератор служит источником питания ручных вибраторов, которые кабелями подсоединяют к штепсельным розеткам штанги. Генератор вырабатывает ток частотой 200 Гц
Рис. XVII.15. Ягодоуборочные машины:
а — ручной вибратор машины ЭЯМ-200-8; б — схема рабочего 71роцесса машины МПЯ-1; / — формирователь; 2 — активатор; З — пальцы; 4 —- шасси; 5— вентилятор; 6 — ящики; 7- кассета; 8 ч 12— колеса; 9 и 10 — транспортеры; // - улавливатель; 13 — кабель; 14 — электродвигатель; 15— корпус; 16 — вилка; 17 — рукоятка; 18 — переключатель.
и напряжением 230 В, а трансформатор понижает его до 36 В.
К корпусу 15 (рис. XVII. 15, а) вибратора присоединены электродвигатель мощностью 0,11 кВт, цилиндрический редуктор, кривошипный вал и двуплечий рычаг. Вращение передается кривошипному валу от электродвигателя через понижающий редуктор, который приводит в колебательное движение двуплечий рычаг. На пальце рычага закреплена двухрожковая вилка 16, колеблющаяся с амплитудой II мм. На корпусе вибратора предусмотрена рукоятка 17 с переключателем 18, снабженная резиновыми амортизаторами, уменьшающими влияние вибраций на руку рабочего.
Улавливатель изготовлен из металлических труб и обтянут брезентом. Сборщики собирают ягоды одновременно с четырех рядов. Каждый ряд обрабатывают с двух сторон два сборщика. Улавливатель устанавливают так, чтобы полукольцевой вырез днища охватывал основание куста. Сборщик одной рукой наклоняет несколько ветвей над улавливателем, а другой включает вибратор и кратковременно 3...4 раза вводит вилку в ветки. Оторвавшиеся ягоды падают в улавливатель. Их пересыпают в бункер, где очищают от крупных и легких примесей. Машина работает позиционно.
Производительность машины до 100 кг/ч. Ее обслуживают тракторист, оператор и восемь сборщиков.
Ягодоуборочная машина МПЯ-1 предназначена для поточной уборки ягод черной смородины и крыжовника, посаженных с междурядьями 2,5...3,0 м и расстоянием между кустами 0,6...
1,0 м.
Машина состоит из формирователя / (рис. XVII,15, б), активатора 2, улавливателя //, поперечных 10 и продольных 9 транспортеров, вентилятора 5, разгрузочного устройства с кассетами 7, боковых ограждений и подъемного устройства.
Формирователь 1 составлен из правого и левого обтекателей, обеспечивающих подъем и ввод кустов в зону действия активатора. Обтекатели прикреплены к раме шарнирно и опираются на копирующие колеса 12.
Активатор 2 используется для колебания ветвей и отделения от них ягод. В его устройство входят два барабана, составленных из дисков с радиально установленными пальцами 3, эксцентриковый вибратор, коромысло и подвеска. Вибратор колеблет барабаны в поперечном к рядку направлении с частотой 16 Гц и амплитудой 22 мм.
Улавливатель //, составленный из двух бесконечных цепей с резиновыми лотками, смонтирован под барабанами активатора. Во время работы лотки внедряются в основание куста, перекрывают межкустовое пространство и улавливают опадающие ягоды.
Поперечное полотняно- планчатые транспортеры 10, установленные под улавливателем, выносят ягоды на две стороны машины к продольным транспортерам 9.
Рабочие органы машины смонтированы на высококлиренсном шасси Т-16МВТ. При уборке колеса шасси движутся в междурядьях, а рама машины располагается выше кустов смородины. Обтекатели формирователя подхватывают ветви и направляют их в зону действия активатора. Пальцы 3 активатора проникают в кусты и сообщают ветвям поперечные колебания. Ягоды и часть листьев отрываются от ветвей, падают на лотки улавливателя 11, скатываются с них на поперечные транспортеры 10 и подаются ими на продольные транспортеры Я которые загружают ягоды в ящики 6. При падении вороха с продольных транспортеров листья и примеси удаляются вентилятором 5.
Ящики, заполненные ягодами, загружают в кассету 7, а на их место устанавливают пустые. Кассеты с затаренными ящиками разгружают на межквартальных или внутриква-ртальных дорогах, а на машину устанавливают кассету с порожней тарой, Рабочая скорость машины 0,5...2,5 км/ч. Ее производительность 900 кг/ч. Обслуживают машину тракторист и двое рабочих. Для уборки черной смородины применяют также самоходную ягодоуборочную машину БГБ-1 (ВНР).
Виноградоуборочный комбайн КВР-1 убирает один ряд технических сортов винограда методом стряхивания с вертикальных шпалер с междурядьями 2...4 м на участках с уклоном до 5°.
В комбайн входят высококлиренсное портальное шасси, правый // (рис. XVII.16) и левый 4 встряхиватели, правый 9 и левый 2 улавливатели, два транспортера, два пневмоочистителя
'3 12 11 |0
Рис. XVI 1.16. Схема рабочего процесса виноградоуборочного комбайна КВР-1:
/ и 13 — горизонтальные ветви транспортеров; 2 и 9 — улавливатели; 3 и 12 — стержни; 4 и 11 — встряхиватели; 5 — вентилятор; 6 и 8 — наклонные ветви транспортеров; 7 — бункера-накопители; 10 — сопло.
и гидросистема. Встряхиватель состоит из двух секций, имеющих ударные стержни 3 и 12 из стекловолокна. Стержни прикреплены к стойке, приводимой в колебательное движение от эксцентрикового вала.
Пневмоочиститель включает в себя два вентилятора 5 и нагнетательные сопла 10, установленные над горизонтальными ветвями 1 к 13 транспортеров.
Во время движения машины стержни ударяют с двух сторон по виноградным кустам и сообщают им колебания. От лоз и гребней отделяются ягоды, падают на повепхность улавливателей, скатываются с них на две стороны и транспортерами загружаются в бункера-накопители 7. Воздушный поток, выходящий из сопла 10, выдувает листья и другие примеси за пределы рабочей камеры. Из бункеров виноград выгружают в транспортное средство и доставляют на пункт переработки.
Комбайн комплектуется сменным барабанным встряхивате-лем, который устанавливают вместо бичевых встряхивателей при уборке трудносъемных сортов (типа Ркацители). Встряхиватель состоит из двух вертикальных барабанов, гасителей колебаний и направляющих. Во время движения комбайна барабаны, совершающие поперечные колебания, раскачивают проволоку шпалер и передают колебания кустам винограда. Прутковые барабаны гасителей колебаний свободно перекатываются по кусту и предотвращают раскачивание шпалер вне зоны рабочей камеры комбайна.
Рабочая скорость комбайна 2,1 км/ч, его производительность до 0,5 га/ч. Вместимость бункеров 0,9 м3.
Самоходный виноградоуборочный комбайн СВК-ЗМ состоит из бичевых встряхивателей, ковшовых улавливателей, двух пнев-мосепараторов, поперечных и выгрузных транспортеров и бункера-накопителя вместимостью 1,8 м .
Комбайн убирает один ряд технических сортов винограда, возделываемых с междурядьями 2...4 м на участках с уклоном не более 12°. Рабочая скорость комбайна до 5 км/ч, его производительность до 0,6 га/ч. Мощность двигателя 55 кВт.
