Раздел 1. Выбор схемы электроснабжения офисного здания оао «мтс»

1.1 Понятие, структура, основные характеристики сбэ

По определению ПУЭ, системой электроснабжения (СЭ) называется совокуп­ность электроустановок, предназначенных для обеспечения потребителей электри­ческой энергией. Электроснабжение I-III категорий осуществляется для каждой группы от специально предназначенной для этого электроустановки. Структурная схема системы бесперебойного электроснабжения изображена на рисунке 2.

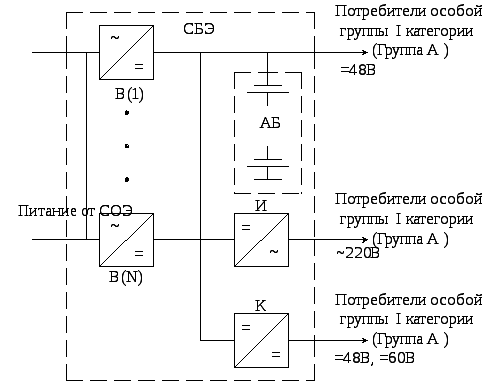

Рис. 2. Структурная схема системы

бесперебойного электроснабжения

Электроприемники группы А получают питание от системы бесперебойного электроснабжения (питания) — СБЭ (СБП). СБЭ как термин более полно отража­ет стоящее за ним понятие, но термин «СБП» также имеет право на существование, поскольку его этимология связана с источниками (агрегатами) бесперебойного пи­тания. В дальнейшем будем применять термин «СБЭ».

Системой бесперебойного электроснабжения называется электроустановка, осуществляющая электроснабжение нагрузки в случаях отключения основных ис­точников внешнего электроснабжения за счет энергии, накопленной в аккумулято­рах источников бесперебойного питания на время до восстановления внешнего электроснабжения или включения резервных (аварийных) источников системы га­рантированного электроснабжения. Она обеспечивает КЭ у электроприемников в нормальном режиме и обладает следующими функциональными возможностями:

- обеспечивает электроснабжение «без разрыва синусоиды»;

- имеет время автономной работы, необходимое для корректного завершения процессов в информационных и телекоммуникационных системах без потери информации и повреждения оборудования;

- осуществляет электроснабжение с требуемыми показателями качества элек­троэнергии;

- обеспечивает электромагнитную совместимость оборудования. СБЭ состоит из следующих компонентов:

- источников бесперебойного питания;

- главных распределительных щитов СБЭ;

- распределительных щитов (пунктов);

- распределительных сетей;

- групповых сетей.

СБЭ представляет собой электроустановку, которая предназначена для авто­номного электроснабжения электроприемников в случаях отключения (наруше­ния) электроснабжения от основных источников. Время автономной работы СБЭ, как правило, выбирается из расчета завершения работы инфокоммуникационных систем без потери информации и повреждений оборудования. Минимального (ба­зового) времени автономной работы всегда хватает на запуск резервного источни­ка электроснабжения, в разрабатываемом проекте – это запуск ДГУ.

1.2 Конструктивное исполнение ибп

Конструктивное исполнение ИБП определяется их назначением, номинальной мощностью и временем автономной работы. ИБП большой и средней мощности любых типов состоят из системного блока и аккумуляторной батареи. Системный блок ИБП представляет собой шкаф, в котором размещаются выпрямитель, инвертор и схема анализа сети и управления, включая панель управления с установленными на ней органами управления и индикации.

ИБП средней мощности могут размещаться в одном шкафу вместе с аккумуляторными батареями. Такая компоновка ИБП средней мощности является базовой. При необходимости увеличения емкости аккумуляторных батарей используется дополнительно батарейный шкаф.

Во многих случаях охлаждение ИБП средней и большой мощности является принудительным и осуществляется встроенными воздушными вентиляторами (существуют модели ИБП с водяным охлаждением). Снятые теплоизбытки отводятся из помещения системами приточно-вытяжной вентиляции или мощными кондиционерами-охладителями.

ИБП малой мощности, как правило, выполняются в едином конструктиве, содержащем собственно ИБП и аккумуляторную батарею. ИБП малой мощности выполняются также в специальных корпусах - либо встраиваемых в стандарные шкафы, либо в настольном варианте, комплектуемым так называемым активным батарейным модулем АБМ (выпрямитель + аккумуляторная батарея в отдельном корпусе). Как правило, конструкция ИБП малой и средней мощности позволяет производить замену аккумуляторной батареи без отключения нагрузки.
