32. Меры по обеспечению равномерного распределения напряжения, при последовательном включении вентилей (шунтирующие резисторы, демпфирующие RС-цепи)

Чаще всего это достигается путем включения параллельно каждому вентилю резистора одинакового сопротивления. Эти резисторы образуют делитель напряжения. Для того, чтобы деление обратного напряжения между диодами определялось главным образом сопротивлениями этих резисторов, сопротивление их должно быть принято существенно меньше сопротивления диода. Обычно сопротивление шунтирующего резистора выбирается в 3-5 раз меньшими сопротивления вентиля. Для симметрирования распределения обратного напряжения при динамическом режиме работы последовательно соединенные диоды шунтируют конденсаторами, образующими емкостный делитель напряжения. Коммутационные перенапряжения могут возникать также при отключении и включении преобразовательного трансформатора, коротких замыканиях и др. изменениях режима, сопровождающихся переходными процессами. Для ограничения перенапряжения к вентильной обмотке преобразовательного трансформатора присоединяют демпфирующие RC контура.

Симметрирование распределения обратных напряжений м/у последовательно включенными вентилями может быть достигнуто также при помощи спец. маломощных трансформаторов, первичную обмотку которых присоединяют к вентильной обмотке преобразовательного трасформатора, а вторичные обмотки подключаются между точками присоединения выпрямителей в каждом из плеч выпрямителя, этим обеспечивается фиксация потенциала точек соединителя вентилей в каждом плече. Из-за относительной сложности схемы, такой способ симметрирования применяют редко.

Делитель напряжения – схема включения Rш

Схема включения RвCв

29. Расчет числа параллельно включенных вентилей.

Порядок расчета числа параллельно соединенных вентилей предусматривает определение его по трем режимам.

  1. Номинальной нагрузки.

Где -максимально допустимый средний прямой ток. -коэф., учитывающий возможное неравномерное распределение тока между параллельно соединенными вентилями, применяется обысно 0,8-0,85

  1. Технологической нагрузки.

Где - максимальное значение тока, вентильного типа при нагрузке ,

- коэффициент перегрузки за t=10°C

=

- амплитуда допустимого тока первого вентиля.

  1. Короткого замыкания.

где - ударное значение тока к.з. в схеме преобразователя. - ударный, неповторяющийся прямой ток вентиля, принимаемый согласно паспортным данным.

При необходимости последовательного включения диодов число их берут с знаком, учитывающим неравномерное деление тока, или принимают меры по по симметрированию нагрузки между параллельно включенными вентилями.

Коэффициент запаса, учитывающий неравномерность распределения тока между параллельно включенными диодами при отсутствии симметрирующих устройств принимают равным 1,15-1,25.

30. расчет числа последовательно включенных

вентилей.

Если Uvmax >Urwm или Uvпов>URRM илиUист>URSM, то применяют последовательное соединение приборов. Число последовательно соединенных вентилей в плече шины определяется по трем режимам.

1)Расчетному

Где Uvmax – максимальное обратное напряжение на вентильном плече. Urwm – рабочее обратное напряжение одного вентиля , принимаемые как параметр по паспарту. Ku - коэф. , учитывающий возможное неравномерное распределение напряжения обычно применяется равным 0,9.

2)По повторяющимся (коммутац.) перенапряжениям.

Где Uvнов – регулярно повторяющееся перенапряжение на плече, URRM –повторяющееся обратное напряжение вентиля.

3) По неповторяющимся перенапряжениям.

Где – неповторяющееся аварийное напряжение. - неповт. обратное напряжение, допустимое на 1 вентиль, заданное паспортом или принимаемое равным (1,16-1,25)URRM

n-число последовательных пчеч в схеме, включенных на выпрямленное напряжение.

31. Меры по симметрированию нагрузки в параллельно включенных вентилях (балластные сопротивления, индуктивные делители тока).

В качестве симметричных устройств могут применяться резисторы или реакторы, включенные последовательно с диодами. Т. к. применение резисторов связано с добавочными потерями энергии в них, для установления токов через параллельно включенные диоды, как правило, применяют индуктивные реакторы – делители. Такие делители могут выполняться по различным схемам и иметь различную конструкцию. Обычно индуктивный делитель выполняют в виде терроидального магнита. Сердечник из стали с высокой магнитной проницаемостью, сквозь окно которого пропускают два токоведущих провода, каждый из которых соединен с одним из четырех включенных вентилей, эти провода могут образовать вокруг сердечника один или несколько витков. Направление тока в проводах выбирают так, чтобы на магнитные силы, создаваемые токами были направлены встречно. В подавляющем большинстве случаев применяют одновитковые делители. Т. о. число параллельно включенных вентилей меньше шести. Целесообразно применять замкнутую кольцевую схему включения делителей, при числе вентилей > 6 схему с задающим вентилем или витком.

Замкнутая кольцевая схема

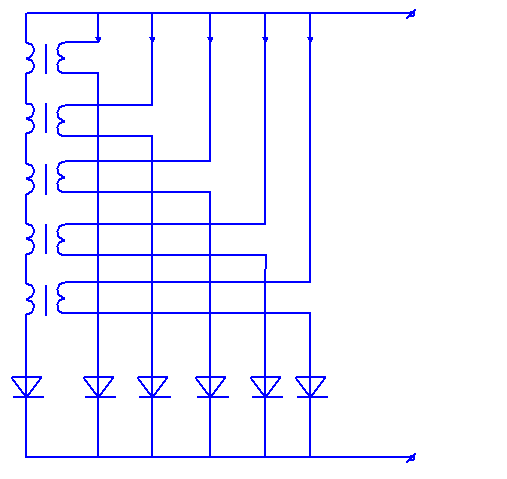

Схема с задающим вентилем
