6.1.1 Способы определения постоянной времени нагревания и установившегося превышения температуры
Первый способ. Строится экспериментальная кривая нагревания (рис. 15). К полученной кривой проводится касательная в начальной точке A. Отрезок АВ, отсекаемый касательной к кривой нагревания на асимптоте уст, дает постоянную времени в масштабе оси абсцисс. Данный способ весьма приблизителен и требует знания установившегося перегрева.

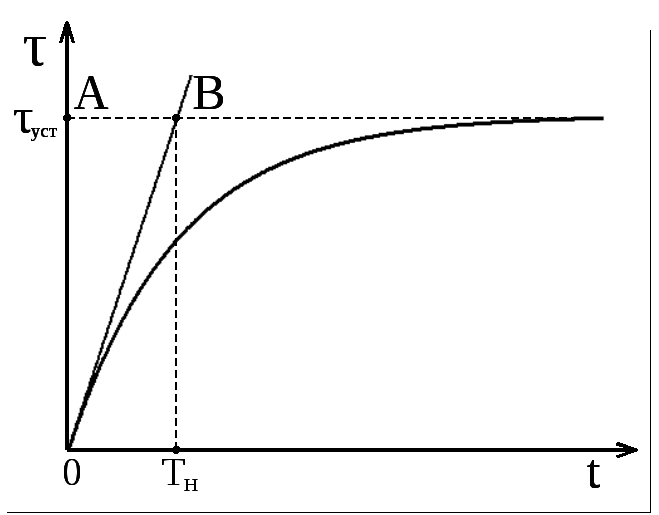

Рис. 15. Первый способ определения постоянной времени |
Рис. 16. Второй способ определения постоянной времени |
Второй способ. На экспериментальной кривой (рис. 16) выделяется некоторый участок ab в верхней части. В точках a и b проводятся касательные к кривой нагревания и находятся tg1 и tg2 либо путем измерения углов 1 и 2, либо из соотношения катетов прямоугольных треугольников ( apq, bp'q'). В любом приемлемом масштабе mtg на прямых параллельных оси абсцисс и проходящих через точки a и b откладываются найденные значения тангенсов в виде отрезков fc и mn:
(33)
Через полученные точки c и n проводится прямая до пересечения с осями абсцисс и ординат. Эта прямая пересечет ось ординат в точке уст (отрезок OD). Постоянная времени нагревания определяется как отношение:
(34)
где OD отрезок на оси ординат, мм;
OF отрезок на оси абсцисс, мм;
m масштаб температуры, °C/мм;
mtg масштаб тангенсов, 1/мм.
Третий способ. На кривой нагревания берутся три точки, отстоящие друг от друга на равные промежутки времени t (рис. 17). Постоянная времени в этом случае:
(35)
Установившуюся температуру можно найти по методике, описанной во втором способе расчета или графическим способом, приведенным в ГОСТ 3484.2-88 [6].
По ГОСТ 3484.2-88 на кривой нагревания берутся четыре точки, отстоящие друг от друга на равные промежутки времени (рис. 18). Измеряются приращения превышения температур 1, 2, 3. Эти приращения в любом масштабе откладываются по оси (см. рис. 18). Соответствующие точки 1, 2 и 3 должны лежать на одной прямой, которая пересечет ось ординат в точке уст.
Рис. 17. Третий способ определения постоянной времени |
Рис. 18. Способ определения установившейся температуры по ГОСТ |
6.1.2 Способ определения постоянной времени охлаждения
Охлаждение двигателя в общем случае продолжается до уст = 0, т.е. описывается уравнением (32). Постоянную времени охлаждения достаточно просто найти путем логарифмирования (32) в любой точке кривой. Примем:
(36)
где τ0 начальное превышение температуры для опыта охлаждения, равное конечному значению в опыте нагревания двигателя.
После логарифмирования и простых преобразований:
(37)
Для определения Tох нужно найти постоянную времени охлаждения по выражению (34) в трех четырех точках экспериментальной кривой и взять среднее значение. Начальное превышение температуры 0 известно из опыта нагревания.
6.2. Методические рекомендации к проведению исследований
1) Изучить электрическую схему для исследования процесса нагревания и охлаждения электродвигателя (рис. 19). Лабораторная установка представляет собой асинхронный двигатель М1, соединенный механически с машиной постоянного тока M2, которая обеспечивает необходимый тормозной момент; кроме того, имеется механическая связь с датчиком частоты вращения BV.
Асинхронный двигатель M1 получает питание от «Модуля питания», нагрузочная машина постоянного тока M2 подключена к модулю «Тиристорный преобразователь». Величина тормозного момента регулируется с помощью реостата RP1 Uупр модуля «Тиристорный преобразователь».
Для контроля температуры асинхронного двигателя использован температурный контроллер DTB4848, установленный сверху асинхронного двигателя M1, при этом температурный датчик контроллера уложен в один из пазов статора машины. Считывание информации о значении температуры в градусах Цельсия производится непосредственно с цифрового индикатора контроллера.
Рис. 19. Электрическая схема теплового испытания электродвигателя
Асинхронный двигатель M1 получает питание от «Модуля питания», нагрузочная машина постоянного тока M2 подключена к модулю «Тиристорный преобразователь». Величина тормозного момента регулируется с помощью реостата RP1 Uупр модуля «Тиристорный преобразователь».
Для контроля температуры асинхронного двигателя использован температурный контроллер DTB4848, установленный сверху асинхронного двигателя M1, при этом температурный датчик контроллера уложен в один из пазов статора машины. Считывание информации о значении температуры в градусах Цельсия производится непосредственно с цифрового индикатора контроллера.
2) Собрать электрическую схему для исследования процесса нагревания и охлаждения асинхронного двигателя (рис. 19) на лабораторном стенде.
3) Привести переключатели и регулировочные элементы схемы в исходные положения:
а) автоматические выключатели «Модуля питания стенда» и «Модуля питания» отключить;
б) на модуле «Тиристорный преобразователь» кнопку «Сеть» отключить, переключатель SA1 перевести в положение «Iя», SA2 – «Момент», SA3 – «Руч», SA4 – «НМ», SA5 – «Вперед», SA6 «Разрешение» – отключить (перевести тумблер вниз), движок потенциометра RP1 Uупр установить в крайнее левое положение «0» (до упора против часовой стрелки).
4) Перед включением схемы необходимо, чтобы она была проверена преподавателем.
5) Последовательность действий при выполнении эксперимента по исследованию нагревания АД в длительном режиме:
а) включить автоматический выключатель QF1 «Модуля питания стенда» и выполнить измерение сопротивления обмотки АД Rнач с помощью мультиметра, результат записать в табл. 11. По окончании измерения сопротивления отсоединить щупы мультиметра от АД;
б) включить автоматический выключатель QF2 «Модуля питания», включить кнопку «Сеть» модуля «Тиристорный преобразователь», перевести тумблер SA6 «Разрешение» во включенное положение;
в) движком потенциометра RP1 модуля «Тиристорный преобразователь» установить заданное преподавателем значение тока якоря машины постоянного тока в пределах от 0,5 до 1,0Iн тока статора АД (величина тока якоря контролируется по показаниям цифрового индикатора модуля «Тиристорный преобразователь»). После установки заданной нагрузки АД необходимо зафиксировать в табл. 11 значение частоты вращения машины nдлит. При выполнении эксперимента следует поддерживать нагрузку двигателя неизменной при помощи тиристорного преобразователя;
г) снять кривую нагревания τ = f(t) в длительном режиме работы при постоянном токе (мощности) двигателя в течении времени tнагр = 30 мин.Экспериментальные точки кривой нагревания снимать через равные промежутки времени t = 2 мин, результаты измерений записать в табл. 11.
д) по завершении процесса нагревания снять нагрузку с асинхронного двигателя, для этого установить RP1 в крайнее левое положение, перевести тумблер SA6 «Разрешение» в выключенное положение; отключить АД от питающей сети (выключить QF2 «Модуля питания»). С помощью мультиметра измерить сопротивление обмотки АД в «горячем состоянии» Rгор, результат записать в табл. 11, отсоединить щупы мультиметра от АД по завершению измерения;
е) снять кривую охлаждения АД τ = f(t) в длительном режиме работы в условиях принудительной вентиляции в течении времени t = 30 мин, для чего модуль «Тиристорный преобразователь» перевести в режим регулирования скорости (переключатель SA2 перевести в положение «Скорость»), включить SA6 и установить потенциометром RP1 модуля «Тиристорный преобразователь» частоту вращения АД nдлит равную нагруженному двигателю в предыдущем опыте (при нагревании АД). Экспериментальные точки кривой охлаждения снимать через равные промежутки времени t = 2 мин в течении времени tохл = 30 мин, результаты измерений записать в табл. 11. По завершении процесса охлаждения установить потенциометр RP1 модуля «Тиристорный преобразователь» в крайнее левое положение «0», перевести тумблер SA6 «Разрешение» в выключенное положение;
Т а б л и ц а 11
Экспериментальные данные тепловых процессов АД в длительном режиме
t, мин |
τ,°С |
Нагревание, nдлит = _____ об/мин, Rнач = _____ Ом | |
1 2 . . . 30 |
|
Охлаждение, nдлит = _____ об/мин, Rгор = _____ Ом | |
1 2 . . . 30 |
|
Завершение процесса охлаждения, Rохл = _____ Ом |
ж) по завершении процесса охлаждения с помощью мультиметра измерить сопротивление обмотки АД Rохл, результат записать в табл. 11;
з) перевести все переключатели на лабораторном стенде в исходное положение (см. п. 3).
6) Последовательность действий при выполнении эксперимента по исследованию нагревания АД в повторно-кратковременном режиме:
а) включить автоматический выключатель QF1 «Модуля питания стенда» и измерить сопротивление обмотки АД Rнач с помощью мультиметра, результат записать в табл. 12. По окончании измерения сопротивления отсоединить щупы мультиметра от АД;
б) включить автоматический выключатель QF2 «Модуля питания», включить кнопку «Сеть» модуля «Тиристорный преобразователь», перевести тумблер SA6 «Разрешение» во включенное положение;
в) снять кривую нагревания τ = f(t) при повторно-кратковременном режиме работы (величина нагрузки, длительность рабочей ступени tвкл и паузы tоткл задаются преподавателем и записываются в табл. 12). К моменту первого включения АД температура должна быть равна температуре окружающей среды (τ0 = 0). Замеры сопротивления обмотки АД производятся в начале и конце каждой паузы нагрузки.
Т а б л и ц а 12
Исходные данные для исследования повторно-кратковременного режима
Параметр |
tвкл, мин |
tоткл, мин |
Tц, мин |
t, мин |
Iнм, А |
τ0, °С |
Значение |
|
|
|
|
|
|
– задать величину нагрузки исследуемого АД потенциометром RP1 модуля «Тиристорный преобразователь» и установить ток якоря нагрузочной машины постоянного тока Iнм (величина тока якоря контролируется по показаниям цифрового индикатора блока «Индикация» модуля «Тиристорный преобразователь»)
– в режиме отключения нагрузки АД работает на холостом ходу, для чего следует установить крайнее левое положение движка потенциометра RP1 модуля «Тиристорный преобразователь».
В табл. 13 следует записывать значения превышения температуры τ по показаниям цифрового индикатора температурного контроллера. Измерения следует провести для четырех циклов работы АД.
д) перевести все переключатели на лабораторном стенде в исходное положение (см. п. 3).
Т а б л и ц а 13
Экспериментальные данные тепловых процессов АД в повторно-кратковременном режиме
Цикл |
Режим |
t, мин |
τ, °С |
R, Ом |
– |
Начальное состояние |
0 |
|
|
1 |
Нагревание |
t ... tвкл |
|
|
Охлаждение |
tвкл + t ... Tц |
|
| |
2 |
Нагревание |
|
|
|
Охлаждение |
|
|
| |
3 |
Нагревание |
|
|
|
Охлаждение |
|
|
| |
4 |
Нагревание |
|
|
|
Охлаждение |
|
|
|
