Цель работы: выбрать оптимальное печатное и штанцевальное оборудования. Рассчитать КИМ.

Теоретическая часть.

Штанцевание - это производственный процесс высекания заготовки изделия из листа бумаги или картона фасонными ножами определённой конфигурации. Применяется на штанцевальных станках для изготовления этикеток, картонных коробок, гофротары и прочей упаковки. Штанцевание производиться из листового материала посредством удара штампом по контуру.

Позиционирование - размещение разверток индивидуальных коробок или ящиков на листе картона машинного формата.

От оптимальности позиционирования зависит количество отходов картона и гофрокартона, а также производительность процесса. Числовым показателем оптимальности позиционирования является коэффициент использования материала (КИМ), определяемый отношением площади заготовки картона (S_з) к суммарной площади получаемых из нее разверток коробок (S_i) :

Чем больше КИМ приближается к единице, тем меньше отходов картона и ниже себестоимость изготовляемых коробок.

Позиционирование определяет механические свойства коробок. Все заготовки должны иметь одинаковое машинное направление. Как правило, машинное направление соответствует длинной стороне формата заготовки.

Правила ориентирования разверток коробок на листе машинного формата

• Высокие коробки (высота намного больше, чем остальные размеры).

• Плоские коробки (характеризуются тем, что у них маленькая высота и большая длина, либо ширина).

• Кубические коробки (все 3 размера соизмеримы).

От правильности позиционирования зависит качество печати, отделки, штанцевания, отделения отходов и разделения разверток коробок по их отдельным профилям.

Практическая часть.

Размеры коробки:

В=120мм

L=160мм

Н=180мм

Рисунок 1 – Развертка коробки

Площадь поверхности раскроя заготовки коробки составляет:

S= 235200мм².

Выбор оборудования: печатные машины

1.Офсетная печатная машина Roland 505 LV

 Рисунок 2

Таблица 1.Технические характеристики Roland 505 LV:

Количество печатных секций	5
Формат листа (мм)минмакс	260x400530x740
Площадь печати, макс, мм	520×740
Толщина запечатываемого материала, мм	0,4-1,0
Высота стапелясамонакладприемка	10501080
Производительность машины, листов/час	18 000
ДЛИНА x ШИРИНА x ВЫСОТА	8868х3460х1930

Рисунок 3 – Раскладка на формате 520х740

2.Четырехкрасочная печатная машина Man Roland 204

Рисунок 3.

Таблица 2.Технические характеристики.

Технические характеристики
Макс./мин. формат бумаги, мм	520х740/210х280
Область печати, мм	510х735
Макс. скорость печати, отт/час	до 13000
Высота стапеля на самонакладе/приемке, мм	1245/500
Плотности бумаг, г/м2	от 40 до картона 0,8 мм
Формат печатной формы, мм	605х740х0,3
Формат офсетной резины, мм	655х760
Начало области печати от края печатной формы, мм	52
Эл. характеристики	31 кВт, 400 Вольт, 3 фазы, 50 Гц
Габариты, мм	5416х2910х2026
Масса, кг	15000

Рисунок 4 – Раскладка на формате 1550х1100

3.Печатная машина EKKOFLEX Ekofa 16"- 6

Рисунок 5.

Таблица 3.Технические характеристики.

Технические характеристики
Макс. кол-во печатных секций	12
Макс. ширина полотна, мм	430
Макс. ширина печати, мм	420
Кол-во отделочных секций	1
Кол-во печатных секций	6
Толщина материалов	до 0,5 мм
Красочный аппарат	дукторно-ракельная система
Приводка	с пульта
Длина поля печати, мм	601
Шаг приращения	3,175
Сушка	6-ИК
Макс. диаметр рулона на зарядке	1524
Макс. диаметр рулона на приемке	1524
Макс. диаметр рулона на облое	600
Электропитание	380
Мощность привода	11
Продольная резка	-
Макс. скорость печати, метр/минута	50
Габариты (Ш*В*Г, мм)	-
Вес (кг)	-

Рисунок 6 – Раскладка на формате 420х601

Наибольший КИМ=0.91 соответствует формату листа 420 х 601 при n=1. Поэтому печать заготовок коробок будет осуществляться на печатной машине EKKOFLEX Ekofa 16"- 6.

Выбор оборудования: штанцевальные машины

1.KAMA TS 74 и Higher SL – 800 M

Рисунок 7 – Высекальная машина.

Таблица 4.Технические характеристики

Максимальный формат бумаги	1200х600 мм
Минимальный формат бумаги	150х125 мм
Максимальный вырубной формат	1225х640 мм
производ-ть	4000 л/час.и 7000 л/час.

Рисунок 8 – Раскладка на формате 1200х600.

2.Высекальный пресс SBL-1300SE.

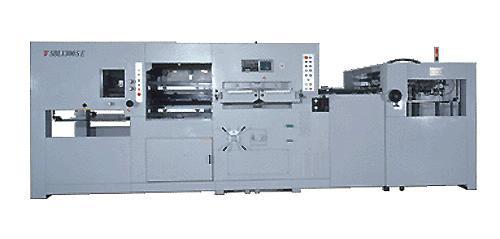

_{Рисунок 9 - Высекальный пресс SBL-1300SE.}

_{Таблица 5.Технические характеристики}

Максимальный формат листа, (мм)	1300х950
Минимальный формат листа, (мм)	600х450
Максимальный размер высечки, (мм)	1290х940
Максимальное давление высечки, (тонн)	500

Рисунок 10 – Раскладка на формате 1300х950.

3. Автоматическая высекальная машина Yawa MW920.

Рисунок 11 – Высекальная машина.

Таблица 6.Технические характеристики

Формат листа	920х760 мм
Формат рамки для заключки штампа	940х731 мм
Максимальная скорость	5500 листов в час
Максимальное усилие вырубки	120 т

Рисунок 12 – Раскладка на формате 920х760.

Наибольший показатель КИМ=0.76. Штанцевание заготовок коробок будет осуществляться на Высекальном прессе SBL-1300SE.

Вывод: выбрано оптимальное печатное и штанцевальное оборудования. Рассчитаны и выбраны наиболее высокие КИМ.
