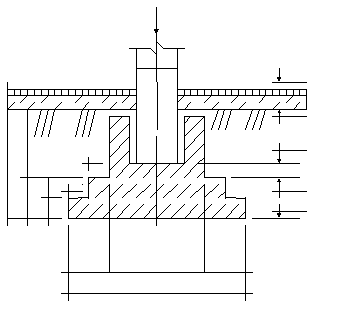

Расчетная схема определения ширины и высоты уступов фундамента при осевой нагрузке на него
Конструирование фундамента. Расчет уступов фундамента.
Высота уступной части фундамента
h = H – 0,85= 1,56 – 0,85 = 0,71м

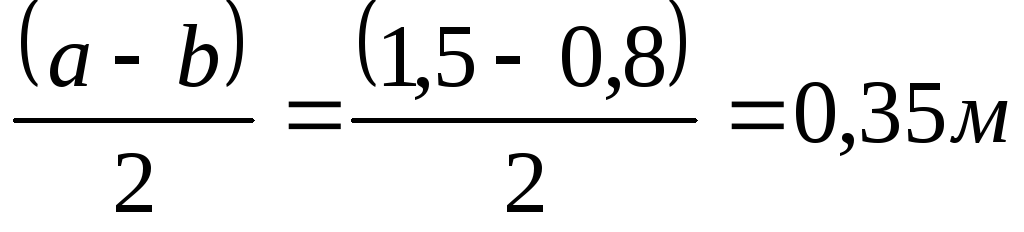

2. Ширина уступной части фундамента
L =
Расчетная схема наружной схемы холодильника
Вывод
В ходе проведенных исследований и расчетов, поставленные в работе задачи, решены в полном объеме:
1. Роза ветров построена
2. Здания и сооружения расположены на генеральном плане
3. Технико-экономические показатели генплана определены
4. Теплотехнические расчеты стен и покрытий произведены
5. Фундамент, перекрытия, стены посчитаны
6. Толщина тепловой изоляции посчитана
Тем самым достигнута основная цель раздела (проектирование предприятия по всем нормам и правилам).
Список использованной литературы
Виноградов Ю.Н., Косой В.Д., Новик О.Ю. Проектирование предприятий мясной, молочной и рыбной промышленности. Архитектурно-строительная часть и инженерное обеспечение: Учебное пособие. - М.: МГУПБ, 2010г.
Виноградов Ю.Н., Косой В.Д., Новик О.Ю. Архитектурно- строительный и сантехнический разделы дипломного проекта: Учебно-методическое пособие. - М,: МГУПБ, 2011г.
