Теплотехнический расчет стены
RO (TP) = , где
RO (TP) – необходимое (требуемое) сопротивление теплопередаче;
tB – расчетная температура воздуха внутри помещения;
tH - расчетная зимняя температура.

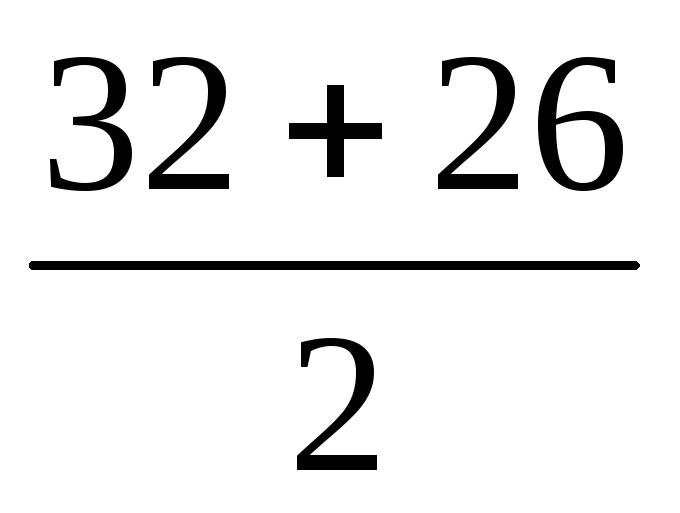

Для легкой (покрытия) – по самым холодным суткам; для расчета конструкций (сборные стеновые панели из керамзитобетона) в качестве расчетной температуры принимаем среднюю арифметическую между первыми двумя температурами:
=29
В – коэффициент качества изоляции равен 1,1 для не уплотняющихся теплоизоляционных материалов с плотностью равной или менее 400кг/м;
В = 1,0 – для расчета толщины кирпичной стены;
П – коэффициент, зависящий от положения поверхности ограждения относительно наружного воздуха, для стен и покрытий – 1,0;
R(B) – сопротивление теплоотдаче внутренней поверхности ограждения; для стен и покрытий П = 0,116;
Т (Н) – нормативный перепад между температурой внутренней поверхности ограждения, принимаем по СНиП 11-3-79. Для покрытий производственных зданий с нормальным режимом – 7.
RО (ТР) = ×0,116 = 0,746

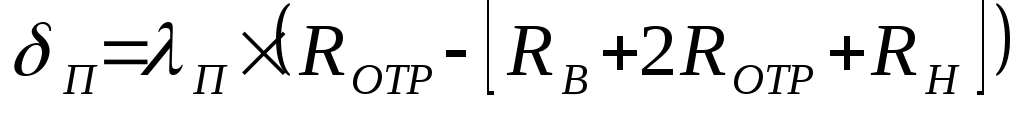

Толщина наружной стеновой панели изготовленной из керамзитобетона, определяется по формуле:
, где
δП - искомая толщина стеновой панели;
λП – коэффициент теплопроводности стен из керамзитобетона; ;
RОТР – требуемое сопротивление теплоотдаче стен;

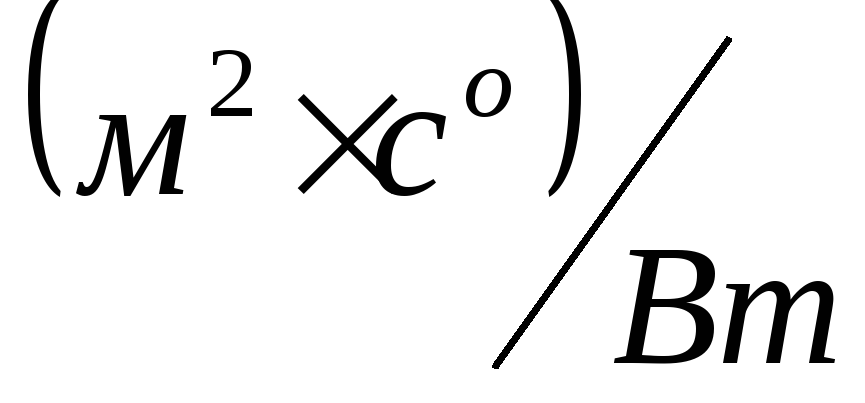

RB;RH – сопротивление теплоотдаче соответственно внутренней и наружной поверхности стены, ;
ROT = - тепловое (термическое) сопротивление штукатурки, ;
RОТ ==0,05;
λН = 0,33 (для стеновых панелей из керамзитобетона)
δН = 0,33×= 0,33×0,537 = 0,177м
Это значит 17,7 см хватит для удержания тепла, на стандартный размер – 0,2 м.
Применяем толщину наружной стеновой панели 20,0 см.

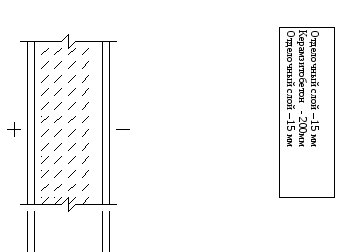

Расчетная схема наружной стены промышленного здания
δОТ δк/б δОТ
Теплотехнический расчет покрытия (Теплоизоляция покрытия)
RОТР =
Толщину слоя изоляции (тепловой изоляции) покрытия определяем по формуле:
=

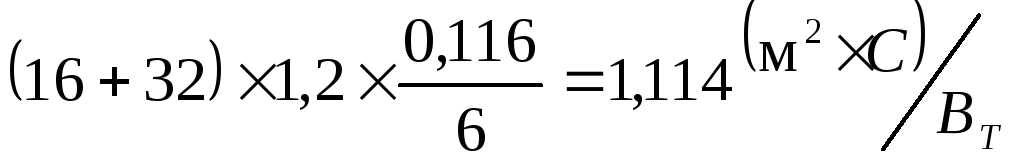

δиз = 0,087×(1,114-(0,116+()+()+()+0,043)) = 0,071м.
Так как стандартный размер плит жестких из минеральной ваты на бесшумной вязке составляет 40×50×60мм принимаем теплоизоляцию покрытия в 2 слоя по 40мм.
- коэффициенты теплопроводимости материалов – 0,087 (для плит жестких из минеральной ваты);

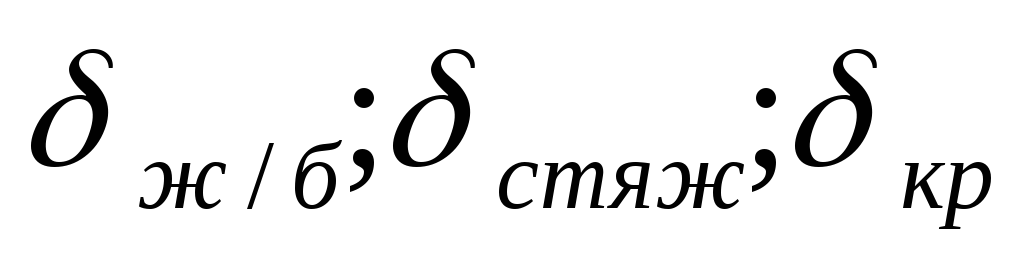

- толщина слоев, входящих в покрытие.

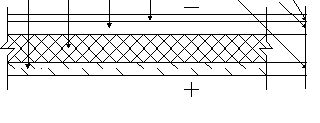

Расчетная схема покрытия промышленного здания
-
4. Рубероидный ковер в 3-4 слоя δ=1,5×4=6мм
3. Цементная стяжка δ=30÷50мм
2. Теплоизоляция покрытия δ=80мм
1. Железобетонная плита δ=35-40мм
1 2 3 4
δж/б δиз δс δкр
Расчет фундамента под пристенную колону
Определяем площадь и ширину квадратной подошвы фундамента при осевой нагрузке по следующим формулам: при размере колонн 400×400мм.
F = , где
, где
F – площадь подошвы фундамента;
Р – нагрузка, передаваемая от наземной части здания на фундамент колонны (для одноэтажного здания с сеткой колонн 6×12, принимаем в среднем 50т.
R – расчетное сопротивление груза т/м;
К – коэффициент, учитывающий форму фундамента; К=0,85т/м.
γ – плотность материала фундамента для ж/б фундамента = 2,5 т/м.
Н – глубина заложения подошвы фундамента равна глубине промерзания грунта;
а – ширина квадратной подошвы фундамента, м.
Принимаем стандартную величину, округленную до (1,3;1,5;1,7;1,9м).
