2. Проектирование плит перекрытий

Панели перекрытий с целью уменьшения их веса проектируют облегченные конструкции с пустотами или выступающими ребрами в поперечном сечении. При удалении бетона из растянутой зоны сохраняют лишь ребра шириной, необходимой для размещения сварных каркасов и обеспечения прочности панели по наклонному сечению. При этом панели вдоль своего пролета работают на изгиб как балки таврового сечения.

Номинальная ширина ребристых плит принимается от 750 до 3000 мм; многопустотных – от 600 до 2000 мм. Конструктивная ширина меньше на 200 мм.

Плиты перекрытия опираются на ригели прямоугольной формы или на полки ригеля тавровой формы. Плиты соединятся сваркой закладных деталей с ригелями на монтаже.

Расчетный пролет плит при их опирании на ригель равен ; при опирании на полки ригеля. При опирании одним концом на ригель ,а другим на кирпичную стену, расчетный пролет равен расстоянию от оси опоры на стене до оси опоры на ригели,

где b– ширина ригеля;

a– ширина полки;

с– привязка оси;

d– величина опирания плиты на стену, принимаемая не менее 120 мм.

Расчет прочности панелей сводится к расчету таврового сечения с полкой в сжатой зоне.

3. Проектирование ригеля

Ригели многопролетного балочного перекрытия представляют собой элементы рамной конструкции. При свободном опирании концов ригеля на стены и пролетах, отличающихся друг от друга не более чем на 20% ригель можно рассчитывать как неразрезную балку. При этом возможен учет пластических деформаций, приводящих к перераспределению и выравниванию изгибающих моментов между отдельными сечениями.

За расчетный пролет принимают расстояние между осями колонн. При опирании крайнего конца ригеля на стену расчетный пролет принимают равным расстоянию от оси опоры до оси колонны. За расчетную схему ригеля принимают пятипролетную балку. В целом расчет аналогичен расчету главной балки монолитных конструкций.

Ригель может иметь различную форму сечения – прямоугольную, тавровую с полками вверху, тавровую с полками внизу. При ригеле таврового сечения с полками внизу и опирании панелей перекрытия на эти полки строительная высота перекрытия уменьшается.

Сечение продольной рабочей арматуры, укладываемой в нижней зоне ригеля, определяют по максимальным положительным моментам, а сечение продольной рабочей арматуры ,укладываемой в верхней зоне ригеля (над опорами), – по максимальным отрицательным (опорным) моментам у граней опор.

Ригели армируют одним сварным каркасом посередине при ширине ригеля , двумя каркасами – при. При значительных нагрузках возможен и третий каркас в средней части пролета. В опорных сечениях наличие третьего каркаса усложняет прикрепление закладной детали. В ригелях высотойh> 300 мм хомуты устанавливают по всей длине независимо от расчета; при высотеh= 150 … 300 мм хомуты, если они не требуются по расчету, ставят у концов элемента на длине не менее ¼ его пролета; при высотеh<150 мм хомуты не ставят, если они не требуются по расчету.

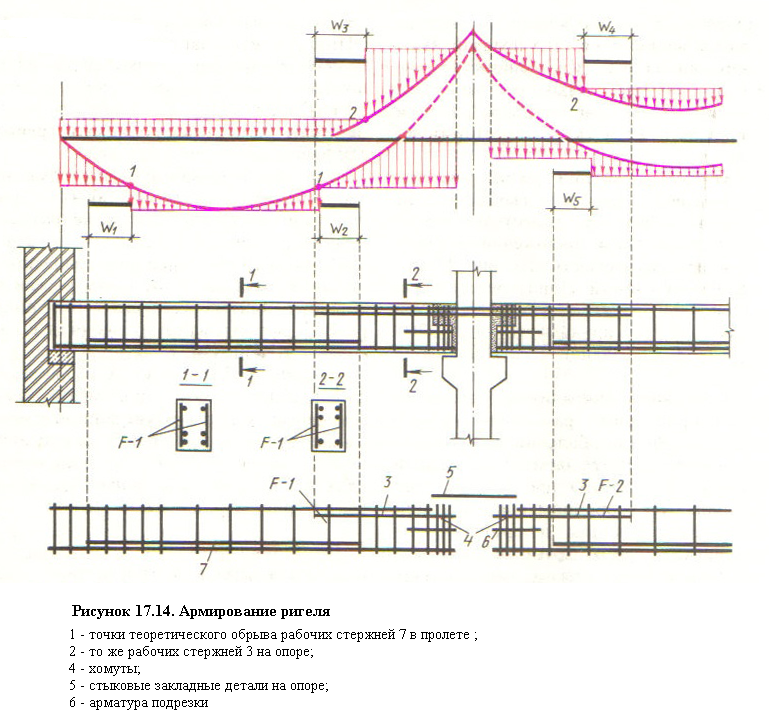

По мере удаления от расчетных сечений ординаты огибающей эпюры Муменьшаются, поэтому в целях экономии арматуры целесообразно часть рабочей арматуры оборвать в соответствии с изменением ординат огибающей эпюры моментов.

Для рабочей продольной арматуры применяют стержни диаметром 12…30 мм, потому что стержни большого диаметра имеют большую зону анкеровки в бетоне и вызывают трудности при производстве работ. Для технологического удобства применяют не более двух разных диаметров рабочей арматуры.

Минимальный диаметр поперечной арматуры из условия свариваемости с продольной арматурой принимают равным 6…10 мм; в вязаных каркасах при диаметр поперечной арматуры принимаютd= 6 мм, при–d6 мм.

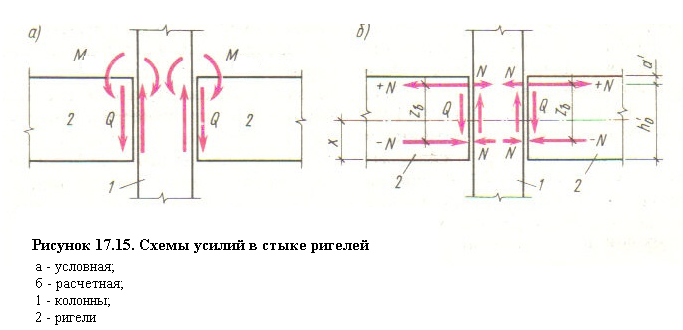

Стык ригеля с колонной проектируется с учетом характера и величины усилий, действующих в узле, и назначению здания.

Различают 2 типа стыков: шарнирный и жесткий.

В практике широко распространен шарнирный стык благодаря простоте при изготовлении и монтаже по сравнению с жестким.

Однако при шарнирном стыковании ригелей вследствие нерационального распределения изгибающих моментов по их длине расход бетона и арматуры в целом на здании получается максимальным.

В жилищном строительстве применяют бесконсольный жесткий стык ригелей (с использованием монтажного столика из швеллеров). Такой стык полностью воспринимает поперечные силы бетонными шпонками, образующимися при замоноличмвании стыка. Основной недостаток таких стыков – тщательное замоноличивание. Монтажный столик из швеллеров снимают сразу после замоноличивания.

Жесткий стык ригелей, совмещенный со стыком колонны, упрощает и удешевляет монтаж, т.к. снижает количество монтажных узлов. Основной недостаток – высокая металлоемкость.
