13

Лекция № 3

Материалы для жбк. Арматура.

1. Общие сведения

Под арматурой понимают гибкие или жёсткие стержни, преимущественно из стали, размещённые в массе бетона в соответствии с эпюрами изгибающих моментов, поперечными и продольными силами, действующими на конструкцию на протяжении всего периода существования конструкции.

Назначение арматуры - воспринимать растягивающие усилия, а так же усадочные и температурные напряжения в элементах конструкций.

Реже арматуру используют для усиления бетона сжатой зоны изгибаемых элементов, однако она эффективна для армирования колонн. Являясь важной составной частью железобетона, арматура должна отвечать специальным требованиям:

­надёжно работать совместно с бетоном на всех стадиях эксплуатации конструкции;

-использоваться до физического или условного предела текучести при исчерпании несущей способности;

-обеспечивать удобство арматурных работ и возможность их механизации.

По функциональному назначению различают рабочую и монтажную арматуру.

Под рабочейпонимают арматуру, площадь сеченияА_sкоторой определяют расчётом на действие внешних нагрузок. Продольная рабочая арматура воспринимает продольные усилия. Располагают её параллельно нагруженным граням элементов. Поперечная арматура направлена перпендикулярно продольной. Она воспринимает поперечные усилия. Поперечная арматура включает в себя хомуты и отгибы. Арматура устанавливается на растянутых волокнах конструкции. При этом расчёт необходимо выполнять на всех стадиях - изготовления, транспортировки, хранения, монтажа и эксплуатации. Содержание рабочей продольной арматуры в элементах железобетонных конструкций определяют отношением общей площади сеченияA_s рабочих стержней к сечению А_bбетона.

–коэффициент армирования (%).

Под монтажной (поперечной и продольной) понимают арматуру, устанавливаемую без расчёта (по конструктивным и технологическим соображениям). Она предназначена для более равномерного распределения усилий между отдельными стержнями рабочей продольной арматуры и для сохранения проектного положения рабочей продольной и поперечной арматуры в конструкции при бетонировании.

Монтажную арматуру устанавливают так же для частичного восприятия не учитываемых расчётом усилий от усадки и ползучести бетона.

В зависимости от вида поперечного сечения различают стальную арматуру: гибкую – из стержней круглого сечения (или периодического профиля) ижесткую– из фасонного проката (двутавров, швеллеров, уголков). Последний вид арматуры применяется редко.

В железобетонных конструкциях при наличии агрессивной среды имеется большая опасность коррозии стальной арматуры. Для таких конструкций возможно применение неметаллической арматуры (стеклопластики).

Гибкая арматура- обладает пластичностью, хорошей свариваемостью, высокими прочностью и пределом выносливости, достаточным порогом хладноломкости.

Свариваемость– равнопрочное соединение стальных арматурных стержней.

Прочность характеризуется пределом текучести – это предел, при котором растут пластические деформации стали без увеличения внешней нагрузки.

Условный предел текучести– это напряжение, соответствующее остаточным деформациям 0,2%.

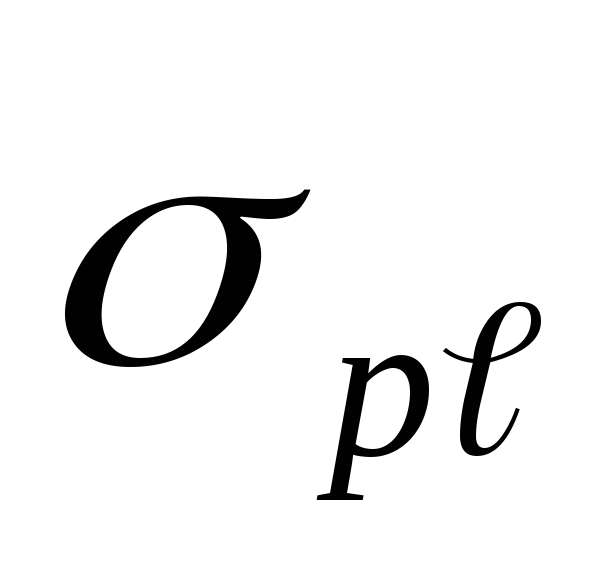

Условный предел упругости– это напряжение, соответствующее остаточным деформациям 0,02%. При действии многократно повторяющейся нагрузкиуменьшается, а разрушение становится хрупким. За предел выносливости принимают прочность, когда нет хрупкого разрушения при числе цикловn=1*10⁵.

Временное сопротивление – предельное сопротивление, когда происходит сужение образца (образование шейки) и разрыв.

Если в стальном стержне создать растягивающие напряжения , попадающие на диаграммеза площадкой текучести в область упрочнения материала, а затем стержень разгрузить, то диаграмма разгрузки получает вид прямой линии и стержень получает остаточные пластические деформации. При повторном загружении, поскольку пластические деформации стали уже выбраны, новая линия диаграммы сольется с линией разгрузки, оставаясь параллельной участку, характеризующему упругую работу материала. Однако перегиб линии диаграммы – начало новой площадки текучести – наступит уже при более высоком напряжении. Такие стали называют холоднодеформированными.

Предел выносливости– это способность арматуры воспринимать длительное время знакопеременные напряжения.

Хладноломкость– это хрупкое разрушение при температуре ниже -30˚. При высоких температурах (~350º) снижается прочность.

Наибольшее внимание уделяется стержневой гибкой арматуре, что обусловлено её относительно высокими пластическими свойствами, обеспечивающих снижение в расчётных сечениях элементов опасной концентрации напряжений, вследствие их перераспределения. Малоуглеродистая стержневая арматура хорошо сваривается контактной стыковой или ручной дуговой сваркой, экономична, обладает наименьшей трудоёмкостью при армировании железобетонных конструкций
