4. Определение ширины подошвы ленточного фундамента
Рис. 4.1 Ширина подошвы фундамента
b=, м (4.1), где:
nOII – расчетная нагрузка, кН/м, действующая на обрезе фундамента (подошва);
mt – среднее значение удельного веса материала фундамента и грунта на его уступах;
mt - 20 кН/м3
d – глубина заложения фундамента;
R – расчетное сопротивление грунта основанию;
R= , кПа (4.2), где:
С1,С2 – коэффициенты условия работы, в соответствии с таблицей п. 3.3 литературы 11, стр. 57, принимаем:
С1=1.2
С2=1.2
К – коэффициент, учитывающий способ определения характеристик прочности грунта СII и II
К = 1, так как СII и II определяем по результатам испытания грунтов.
М, Мg, Мс – коэффициенты, в соответствии с таблицей п. 3.2 литературы 11, стр. 57, принимаем:
М=0,84
Мg=4,37
Мс=6,90
Кz – коэффициент, принимаем равным 1, при ширине подошвы фундамента <10 м;
b – ширина подошвы фундамента;
II – удельный вес грунта под подошвой фундамента, в соответствии с заданием принимаем :
II = 17,8 кН/м3
II - осредненное значение удельного веса грунта, лежащего выше подошвы фундамента;
II ==17 кН/м3
d1 – приведенная глубина заложения фундамента со стороны подвала;
d1 = , м (4.4), где:
hs – толщина слоя грунта выше подошвы фундамента со стороны подвала;
hf – толщина бетонного пола;
cf – удельный вес конструкции пола подвала, принимаем:
cf = 22 кН/м3;
d1 = м;
db – глубина подвала – расстояние от поверхности грунта снаружи здания до пола подвала;
db =1,2 м;
СII – удельное сцепление грунта, в соответствии с таблицей п. 2.7 литературы 11, стр. 53, принимаем:
СII =0;
Решая совместно уравнения 4.1 и 4.2, получим квадратное уравнение для вычисления ширины подошвы фундамента:
;
где
,
=207,5
=21,5
принимаем b=2,0 м
5. Конструирование ленточного фундамента и сборных элементов
Сборные фундаментные плиты
Определив размеры подошвы фундамента по ГОСТ 135.80-85 подбираем стандартные фундаментные плиты ближайшего большего размера (табл.4.1 (5))
ФЛ 20.24
Сборные фундаментные блоки
В зависимости от толщины стен выбираем марку стеновых блоков
ФБС 24.4.6-Т
Предварительное конструирование фундамента представлено на рис.5.1
Определяем количество стеновых блоков
3,4-0,3-0,3=2,8 м
2. Определяем количество стеновых блоков
2,8:0,6=4,67
принимаем 4 фундаментных блока высотой 0,6 м
Рис. 5.1 Конструкция фундамента по сечению 1-1
6.Проверка напряжений под подошвой фундамента
Основное условие P≤R
где P- среднее давление под подошвой фундамента принятых размеров
,
где n0II – расчетная нагрузка на обрезе фундамента в данном сечении (кН/м)
nf – вес одного метра погонного фундамента
ng – вес грунта на уступах 1 м погонного фундамента
b – ширина подошвы фундамента
, (кН/м)
где nпл – вес 1 м погонного плиты

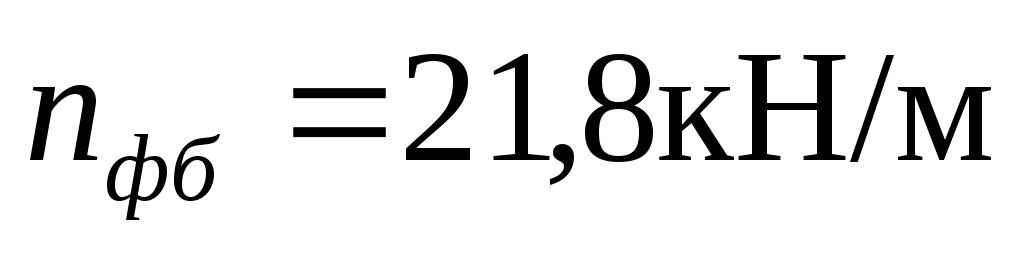

nфб – вес 1 м погонного фундаментного блока
nкк – вес 1 м погонного кирпичной кладки
где n – количество фундаментных блоков
nд “=nгр+nб=b·l·h·II+b·l·h·II
nд==6,2 кН/м

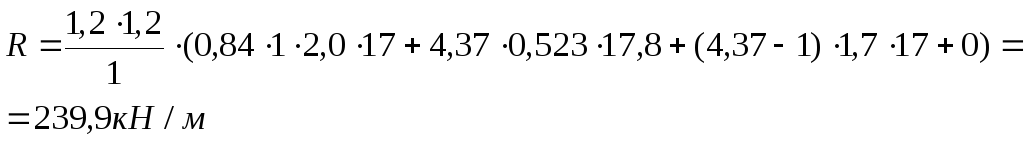

P=252 кН/м > R=239,9 кН/м
Ширина подошвы фундамента недостаточна, условие не выполняется
Принимаем в =2,4м
d1 = м;
nд==7,79 кН/м

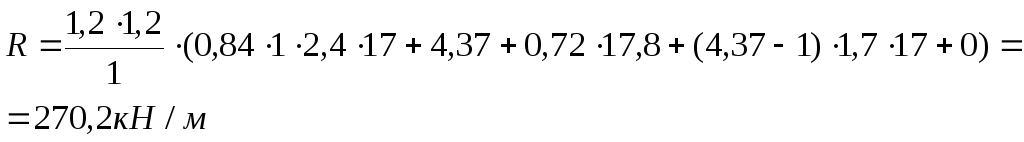

P=212,3кН/м < R=270,2 кН/м
Условие выполняется
Принимаем b=2,4м
ФЛ 24.24 (m=4,75) ; ФБС 24.4.6-Т
