2.1 4.2.2.1. Рукавный фильтр

Рукавный фитътр с пневматической очисткой (рис 2 31 2 32) состоит из цилиндрической и конической частей В цилиндрической части размещены рукава из натянутого на прово лочный каркас синтетического вой тока дли

1. — рукав фильтра

2. — пыльный воздух

3. — пыль

4. — форсунка

5. — сжатый воздух

подача воздуха во время фильтрации продувочный воздух для очистки рукавов фильтра

промежуточное днище шлюзовой затвор с камерным ротором очищенный воздух

а —

6-

7 —

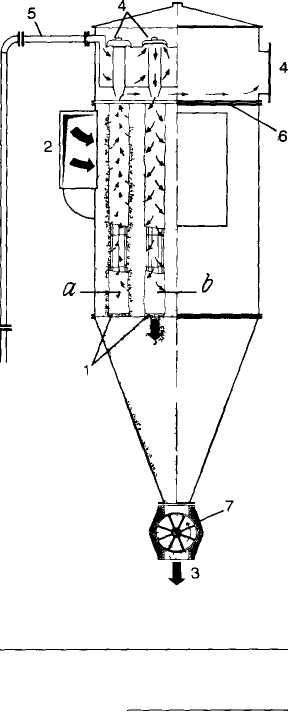

Рис 2 31 Рукавный фильтр с пневматической очисткой

ной до 3 м. Благодаря тангенциальной подаче пыльног о воздуха часть пыли оседает под дей­ствием центробежной силы и отводится Воз­дух проходит сквозь рукав и очищается. Для поочередной очистки рукавов через располо­женную над каждым рукавом форсунку пода­ется короткий, но очень мощный поток воз­духа. Благодаря этому скачку давления из­нутри находящиеся на внешней стороне рукава частицы пыли стряхиваются, падают вниз и удаляются через шлюзовый затвор с камерным ротором.

Управляющий блок работает на пневмати­ческой основе. Во время очистки одного ру­кава остальные продолжают функциониро­вать, и поэтому фильтр работает непрерывно Производительность рукавного фильтра — до 800 м³ воздуха в минуту.

Для уменьшения возможных последствий и предотвращения возможного взрыва пыли все современные фильтры снабжены корпуса­ми повышенной прочности и специальными взрыворазрядителями для сброса внутренне­го давления

2.1.4.2.2.2. Прочие

современные воздушные фильтры

Проблемой для воздушной фильтрации яв­ляется необходимая площадь для размеще­ния фильтров. Если для нагнетательного ру­кавного фильтра на один квадратный метр фильтрующей поверхности расход воздуха составляет 1-1,5 м³ в минуту, а для всасыва­ющего рукавного фильтра — уже 3 м³, то для рукавного фильтра с пневматической очист­кой удельная нагрузка может быть поднята до 4-9 м³ воздуха/мин, на 1 м²

Некоторые дополнительные возможно­сти дает переход от круглых рукавов к пря­моугольным (тем самым обеспечивается луч­шее использование имеющейся площади) (см. рис. 2.33, 2 33а)

127

2.2. Сушка и хранение ячменя

Ячмень превращается в солод не сразу — до момента переработки он некоторое время должен храниться. В послеуборочный период ячмень проходит еще стадию дозревания, длящуюся в условиях Западной Европы от 6 до 8 недель, и лишь после этого он приобрета­ет полную энергию прорастания.

Под физиологической зрелостью (для солодоращения) понимают стадию, в которой ячмень может полностью выполнять все свои жизненные функции

Во время хранения ячмень дышит, и по­этому его следует аэрировать. Хранение осу­ществляется в силосах. Сырой ячмень непри­годен для хранения и должен предварительно мень должен обрабатываться специальным газом для их уничтожения.
