11. Ионно-координационная полимеризация. Каталитическая система Циглера-Натта, механизм стереоспецифической полимеризации. Ионно-координационная полимеризация

Если акту внедрения мономера в растущую полимерную цепь предшествует акт его координации на активном центре, то такой процесс называют ионно-координационной полимеризацией. Координация мономера может иметь место как при анионной, так и при катионной полимеризации, но для анионной полимеризации она более характерна.

В 1954 году А.А.Коротков получил из изопрена стереорегулярный каучук, применив в качестве катализатора литийорганические соединения. При полимеризации на литии или литийорганических соединениях стереорегулярный цис-1,4-полиизопрен образуется лишь в углеводородных средах. Это объясняется координацией мономера на полярном, но недиссоциированном активном центре , в результате чего мономерное звено принимает конфигурацию, соответствующуюцис-1,4-структуре:

Добавление всего лишь нескольких процентов электронодонорного соединения (эфира, тетрагидрофурана, алкиламина) резко меняет микроструктуру полиизопрена, становится преобладающей транс-1,4- (80-90%) и 3,4-структура (10-20%). Электронодонорное соединение поляризует связь до разделения на ионы:



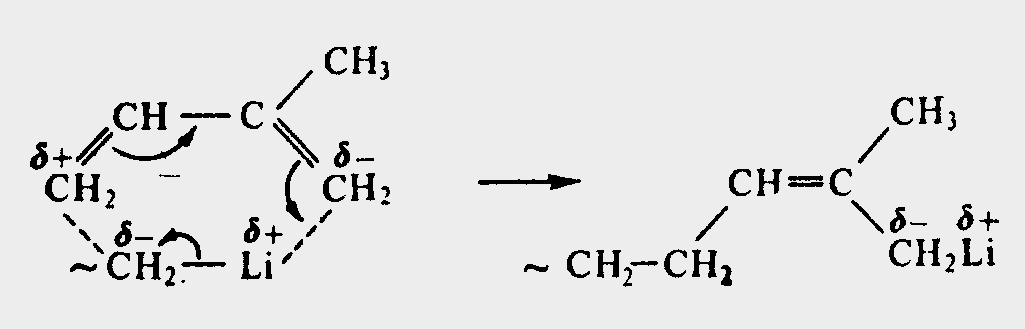

В этом случае происходит координация иона Li⁺ с концевым звеном макроиона, которое имеет аллильную структуру. В аллильной структуре -электроны делокализованы. С учетом этого координацию иона Li⁺ с макроионом можно представить циклической структурой:

что приводит к транс-1,4- и 3,4-структуре.

В 1955 году немецкий химик Карл Циглер (для получения полиэтилена в мягких условиях 50-80С и 1 МПа) и итальянский химик Джулио Натта (для получения кристаллизующихся полипропилена и полистирола) предложили каталитическую систему из триэтилалюминия и хлорида титана.

В частности Натта с сотрудниками в Милане исследовал методом дифракции рентгеновских лучей полимеры, полученные пропилена, и обнаружил, что некоторые изученные полимеры, полученные полимеризацией мономера под действием прдуктов реакции триалкилалюминия с хлоридом титана (катализатор Циглера) или под действием трехокиси хрома, нанесенной на окись алюминия, имеют значительно более регулярную структуру, чем другие полимеры полипропилена. Стереорегулярность полимера сильно влияет на его физические свойства. Например, обычный атактический полипропилен - мягкий резиноподобный материал, тогда как изотактическая модификация представляет волокнистый материал, который можно прясть и ткать. Поэтому не удивительно, что Натта и Циглер получили Нобелевскую премию в 1963 году за открытие стереорегулярных полимеров и катализаторов, необходимых для их получения.

Типичными катализаторами ионо-координационнной полимеризации являются соединения переходных металлов d-групп (IV-VIII группы - Ti, V, Cr), образующие при взаимодействии с алюминийалкилом (или другими органическими соединениями непереходных металлов I-III групп) -связь (I) Ме-С, но сохраняющие способность к образованию -связи (II) - так называемые группа катализаторов Циглера-Натта:

В акте координации мономер выступает в роли донора -электронов, а переходный металл катализатора Ti, благодаря наличию вакантных d-орбиталей, является акцептором (II). Образование -комплекса мономер-Ti приводит к ослаблению связи Ti-C, внедрение мономера по этой связи облегчается (III).

Рост цепи осуществляется путем внедрения мономера по типу “голова к хвосту”, что связано с преодолением относительно низких активационных барьеров, чем при присоединению по другим типам. Акт координации приводит к определенной ориентации молекулы мономера, обеспечивая раскрытие двойной связи и отбор строго определенной конформации мономера при внедрении в полимерную цепь. В этом случае полимерная цепь будет иметь стереорегулярную изотактическую структуру. Если отбираемые в акте внедрения конформации мономера противоположны и чередуются регулярно, то образуется стереорегулярная синдиотактическая последовательность. Известны гетерогенные и гомогенные катализаторы Циглера-Натта, на первых в основном получаются изотактические, а на вторых могут быть получены и синдиотактические полимеры.

Стереоспецифичность каталитических систем типа Циглера-Натта обусловлена влиянием лигандного окружения в координационной сфере переходного металла, тогда как в реакциях радикальной и ионной полимеризации стереорегулирование осуществляется концевым звеном растущей макроцепи. Таким образом, инициирование стереоспецифической полимеризации протекает по трехстадийному механизму - координации, ориентации и внедрения.

Катализаторы Циглера-Натта широко используются для полимеризации этилена, пропилена, диенов и некоторых полярных и гетероциклических мономеров. В этих процессах интенсивность реакций ограничения роста цепи зависит от температуры. Обрыв цепи происходит в результате тех же реакций, что и при анионной полимеризации, в частности реакции переноса гидрид-иона на мономер или противоион. Кроме того молекулярную массу образующегося полимера можно регулировать также введением в реакционную среду агентов передачи цепи - водорода и алюминийгидрида.

Скорость роста цепи может быть выражена кинетическим уравнением, похожим на подобное для анионной полимеризации:

где [I] и [M] - концентрации инициатора и мономера, а  и  -порядки реакции по инициатору и мономеру.

В промышленности методом анионно-координационной полимеризации получают стереорегулярные каучуки и полиолефины.

12. Сополимеризация. Вывод кинетических закономерностей реакции радикальной сополимеризации двух различных мономеров. Значение констант сополимеризации и соответствующая им зависимость мол. доли мономера в полученном полимере.

Сополимеризацией называют совместную полимеризацию двух или более мономеров. Она широко используется в практике, поскольку является простым и очень эффективным методом модификации свойств полимеров. Сополимеризация может быть как радикальной, так и ионной.

Наиболее распространена и изучена бинарная сополимеризация. Для этого случая можно вывести кинетически (или статистически) без конкретизации механизма и природы активных центров уравнение состава сополимера - зависимость между составами сополимера и исходной смеси мономеров (т.к. как правило они не равны).

Допущения:

- постоянная скорость инициирования;

- реакционная способность активного центра постоянна;

- все стадии необратимы;

- мономер расходуется только на рост цепи;

- существует стационарное состояние;

- гомофазная полимеризация;

- сополимер получается с М_n  10⁴.

- степень конверсии мономеров < 5%, когда состав мономерной смеси мало отличается от исходной.

В этом случае можно записать четыре реакции роста цепи:









Скорости исчерпания мономеров при сополимеризации равны:

Поделив эти выражения, получаем отношения концентраций мономерных звеньев в образующемся сополимере:

В стационарном состоянии устанавливаются стационарные концентрации активных центров каждого типа. Условием этого вида стационарности является:

,

откуда

.

Подставив это значение в выражение отношений концентраций мономерных звеньев, после упрощения получим дифференциальное уравнение состава сополимера Майо-Льюиса::

,

где и-константы сополимеризации, или относительные активности мономеров, равные отношению констант скоростей присоединения к радикалам роста своего и “чужого” мономеров. Параметры для любой пары мономеров определяются только природой этих мономеров и температурой и не зависят от растворителя, инициатора и агента передачи цепи.

Это уравнение связывает мгновенные (текущие) концентрации мономеров в сополимере и мономерной смеси через величины относительных активностей мономеров.

По уравнению можно найти константы r₁ и r₂ при сополимеризации до 5-7% глубины превращения мономеров. При этом условии отношение [M₁]/[M₂] можно считать равным заданному, а мгновенный состав - равным среднему составу сополимера, образованного на начальной стадии, т.е.

.

Тогда

.

Таким образом химический состав сополимера (при малых степенях превращения) зависит от концентраций мономеров и их констант сополимеризации.

Вместо абсолютных молярных концентраций удобнее применять относительные молярные доли.

Уравнение состава может быть решено графически или аналитически. Существует ряд методов решения уравнения.

Графическим выражением уравнения состава являются кривые состава сополимера, вид которых определяется константами r₁ и r₂ :

Кривая	Константы	Распределение звеньев
1	r1 = r2 =1 идеальная сополимеризация	состав сополимера равен составу мономерной смеси, распределение звеньев в цепи сополимера статистическое
2	r1 > 1 и r2 < 1 (также кривая 4)	сополимер обогащен более активным мономером во всей области состава, распределение звеньев в цепи статистическое
3	r1 < 1 и r2 < 1 азеотропная сополимеризация при М1=0.5	характерно чередование мономерных звеньев, но оно не регулярное. Активные центры охотнее присоединяют “чужие” мономеры
4	r1 < 1 и r2 > 1	см. кривую 2
5	r1  0 и r2  0 условие r1 = 0 означает, что k11=0 или k12>>k11	строгое чередование мономерных звеньев, при любом составе мономерной смеси образуется сополимер состава 1:1 (случай для мономеров не дающих гомополимеров, но образующих сополимеры)
6	r1  0 и r2 < 1	см. кривую 3
7	r1  0 и r2 > 1	-
8	r1 > 1 и r2 > 1 (кривая зеркальна кривой 3)	протекает раздельная гомополимеризация мономеров без образования сополимера, в крайнем случай блок-сополимеризация

Статистический анализ чередования звеньев в цепи сополимера указывает на три случая:

при r₁ r₂ =1 звенья обоих типов размещаются в полимерной цепи по закону случая;

при r₁ r₂ < 1 вероятность чередования звеньев увеличивается;

при r₁ r₂  0 в пределе можно регулярно чередующийся сополимер.

Точка пересечения кривой 3 (или кривой 8) с прямой 1 соответствует азеотропной сополимеризации (когда состав сополимера равен составу мономерной смеси).

13. Технологические приемы осуществления процессов синтеза полимеров. Полимеризация в массе, растворе, эмульсионная полимеризация и полимеризация в суспензии. Полимеризация в твердой фазе, полимеризация в газовой фазе. Преимущества и недостатки этих способов.

СПОСОБЫ ПРОВЕДЕНИЯ РАДИКАЛЬНОЙ ПОЛИМЕРИЗАЦИИ

Радикальную полимеризацию проводят в основном в блоке (массе), растворе, эмульсии, суспензии и газовой фазе При этом процесс может протекать в гомогенных или гетерогенных условиях. Кроме того, фазовое состояние исходной реакционной смеси может также меняться в ходе полимеризации.

Полимеризация в блоке (в массе) проводится в отсутствие растворителя, благодаря чему не происходит загрязнения полимера. Однако процесс трудно поддается регулированию вследствие высокой экзотермичности полимеризации. По мере полимеризации увеличивается вязкость среды и затрудняется отвод тепла, вследствие чего возникают местные перегревы, приводящие к деструкции полимера, неоднородности его по молекулярной массе. Достоинствами полимеризации в массе является возможность получения полимера в форме сосуда, в котором проводится процесс без какой-либо дополнительной обработки.

Полимеризация в растворе лишена многих недостатков блочной полимеризации. При ее проведении устраняется возможность местных перегревов, поскольку теплота реакции легко снимается растворителем, выполняющим также роль разбавителя, уменьшается вязкость реакционной системы, что облегчает ее перемешивание. Однако данный способ полимеризации имеет и недостатки. При проведении полимеризации в ряде растворителей возрастает доля реакций передачи цепи, что приводит к уменьшению молекулярной массы полимера. Кроме того, полимер может быть загрязнен остатками растворителя, который не всегда легко удаляется из полимера.

Полимеризацию в растворе проводят двумя способами По первому способу для полимеризации применяют растворитель, в котором растворяется и мономер, и полимер. Получаемый раствор используют как таковой или выделяют полимер осаждением либо испарением растворителя. По втором способу полимеризацию в растворе проводят в жидкости, в которой растворяется мономер, но не растворяется полимер. Полимер по мере образования выпадает в твердом виде и быть отделен фильтрованием.

Полимеризация в суспензии (бисерная или гранульная) широко используется для синтеза различных полимеров. При этом мономер диспергируют в воде в виде мелких капелек. Устойчивость дисперсии достигается механическим перемешиванием и введением в реакционную систему специальных добавок - стабилизаторов. При полимеризации в суспензии применяют растворимые в мономере инициаторы. Процесс полимеризации осуществляется в каплях мономера, которые можно рассматривать как микрореакторы блочной полимеризации. Достоинством этого способа является хороший отвод тепла, а недостатком - возможность загрязнения полимера остатками стабилизатора.

Полимеризация в эмульсии (латексная полимеризация, латекс - это водная коллоидная дисперсия полимерных частиц размером 10^-4-10^-5 см) также является широко распространенным способом получения полимеров. При эмульсионной полимеризации в качестве дисперсионной среды обычно используют воду, в качестве эмульгатора - различные мыла. Для инициирования процесса чаше всего применяют водорастворимые инициаторы, окислительно-восстановительные системы. Полимеризация может протекать в молекулярном растворе мономера в воде, на поверхности раздела капля мономера-вода , на поверхности или внутри мицелл мыла, на поверхности или внутри образующихся полимерных частиц, набухших в мономере.

Достоинством эмульсионной полимеризации являет возможность осуществления процесса с большими скоростями с образованием полимера высокой молекулярной массы, а также легкость теплоотвода; недостатками эмульсионной полимеризации являются необходимость удаления остатков эмульгаторов и большое количество сточных вод, требующих специальной очистки.

При газофазной полимеризации мономер (например, этилен) находится в газообразном состоянии. В качестве инициаторов могут использоваться кислород и пероксиды. Процесс протекает при высоком давлении.

Твердофазная полимеризация - это полимеризация мономеров, находящихся в кристаллическом или стеклообразном состоянии. При этом молекулы мономера жестко фиксированы в пространстве и подвижность их крайне ограничена, что определяет особенности кинетики процесса и структуру образующихся макромолекул. Для инициирования полимеризации используют ускоренные электроны или -излучение.

Существует два крайних случая перехода мономерного кристалла в полимер (возможно множество промежуточных случаев):

- структура мономерного кристалла существенно определяет структуру полимера, т.н. топотактический процесс (например, полимеризация сопряженных диацетиленов или триоксана)

(Другой пример топотактической полимеризации - радиационно-химическая полимеризация 2,3-диметилбутадиена-1,3 в гексагональных кристаллах мочевины, в которых образуются каналы, заполненные линейными последовательностями мономеров, причем полимер получается стереорегулярным.);

- полимер возникает как самостоятельная фаза в протяженных дефектах кристаллической решетки мономера, что приводит к дальнейшей ломке мономерного кристалла; образующаяся полимерная фаза аморфна (например, полимеризация акриламида).

14. Поликонденсация и полимераналогичные превращения полимеров. Общие характеристики этих процессов. Основные химические реакции для осуществления данных способов получения ВМС. Кинетика процессов. Основные типы полимеров получаемых в промышленности по этим двум методам.

Поликонденсация - это синтез полимеров взаимодействием би- или полифункциональных мономеров или олигомеров, обычно сопровождающийся выделением низкомолекулярного продукта (воды, спирта, аммиака, галогеноводорода, соответствующих солей и др.). Например, получение сложных полиэфиров:

Реакционными (активными) центрами при поликонденсации можно считать функциональные группы.

Процессы поликонденсации играют большую роль в природе и технике. Поликонденсация лежит в основе образования всех природных ВИС: белков, целлюлозы, крахмала, нуклеиновых кислот и др. Первое промышленное производство синтетического полимера - феноло-формальдегидной смолы (Л. Бакеланд, 1909), основано на реакциях полимеризации. Большой вклад в развитие знаний о процессах поликонденсации внесли отечественнве ученые: В.В. Коршак, Г.С. Петров, К.Д. Андрианов, американские ученые У. Карозерс, П. Флори, П. Морган. В настоящее время по методу поликонденсации получают более 30% от общего объема производства полимеров.
