Задания для отчета

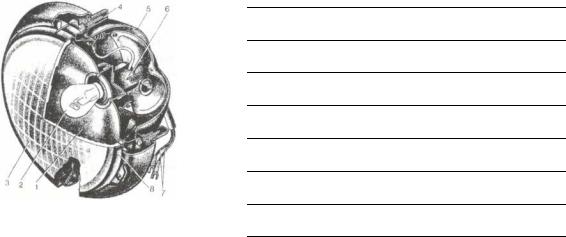

1.Впишите в соответствии с нумерацией детали фары (рис. 13.1)

1.

2.

3.

4.

5.

6.

7.

8.

Рис. 13.1. Фара:

Письменно ответьте на следующие контрольные вопросы.

1.Перечислите детали фары:

2.Запишите тип и маркировку лампы, установленной в изученной Вами фаре: тип - _________________; маркировка - _________________.

3.Опишите устройство механизма регулировки направления светового пучка фары:

4.Опишите путь тока по электрической цепи фары:

5.Перечислите детали изученного Вами заднего фонаря:

6.Запишите тип и маркировку ламп, установленных в изученном Вами

заднем фонаре: стоп-сигнал - тип ___________; маркировка ____________ ;

указатель поворотов – тип ____________; маркировка ____________; габаритный фонарь – тип ____________ ; маркировка _______________.

7.Опишите путь тока по электрической цепи указателя поворотов:

8.Опишите устройство прибора звукового сигнала:

9.Опишите путь тока по электрической цепи звукового сигнала:

Лабораторно-практическая работа № 14

Устройство системы электрооборудования автомобиля Цель занятия: изучить практически общее устройство системы

59

электрооборудования автомобиля, устройство включателей, переключателей

ипредохранителей, ознакомиться с приемами разборки и сборки цепей приборов электрооборудования.

Оборудование и инструмент: схема «Электрооборудование автомобиля», различные типы включателей и переключателей (клавишного, кнопочного, тумблерного типов, переключатель указателя поворотов), предохранители (плавкие, термобиметаллические однократного действия, термобиметаллические многократного действия), АКБ, фара, сгоп-сигнал, габаритный фонарь, электрические провода, отвертки, плоскогубцы, плакаты «Схема электрооборудования» и «Коммутационная аппаратура», лабораторный практикум.

Особые правила техники безопасности. При использовании АКБ не допускать попадания электролита на кожу и одежду (при попадании электролита на кожу обильно промыть пораженное место струей воды). Подключение к АКБ и включение собранных электрических цепей производить только в присутствии преподавателя.

Теоретический блок. Электрооборудование современных автомобилей представляет собой сложный комплекс приборов зажигания, сигнализации, электрических машин, контрольно-измерительных приборов, предохранителей и соединительных проводов, объединенных в общую электрическую схему. В общей схеме электрооборудования выделяют приборы, образующие следующие самостоятельные системы: электроснабжения; пуска; зажигания; контрольно-измерительных приборов; световой сигнализации; наружного и внутреннего освещения; звуковой сигнализации; отопления и вентиляции; стеклоочистки; дополнительного оборудования; система аудиооборудования. Предохранители, переключатели

ивыключатели входят во все группы систем и относятся к группе коммутационной аппаратуры.

Предохранители предназначены для защиты потребителей и ист очников тока, а также проводов от тока короткого замыкания и перегрузок,

60

которые могут привести к выходу из строя всей системы электрооборудования автомобиля. На автомобилях все предохранители обычно объединены в единый блок. Каждый предохранитель защищает одну цепь, в которую последовательно включен. В конструкции электрооборудования применяются три типа предохранителей: плавкие; термобиметаллические однократного действия; термобиметаллические многократного действия.

Плавкий предохранитель представляет собой корпус с контактами, соединенными медной проволокой.

Термобиметаллический предохранитель многократного действия состоит из корпуса с неподвижным контактом и биметаллической пластины с подвижным контактом.

Термобиметаллический предохранитель многократного действия кнопочного типа состоит из корпуса, вмонтированных в него контактов и биметаллической пластины. Порядок выполнения работы

Найдите на схеме автомобиля все самостоятельные системы электрооборудования автомобиля, впишите названия и перечислите основные приборы каждой го этих систем:

Подготовить конспект и перейти к выполнению практической части лабораторно – практической работы.

Порядок выполнения работы:

Найдите на схеме автомобиля все самостоятельные системы электрооборудования автомобиля, впишите названия и перечислите основные приборы каждой из этих систем:

62

Задания для отчета

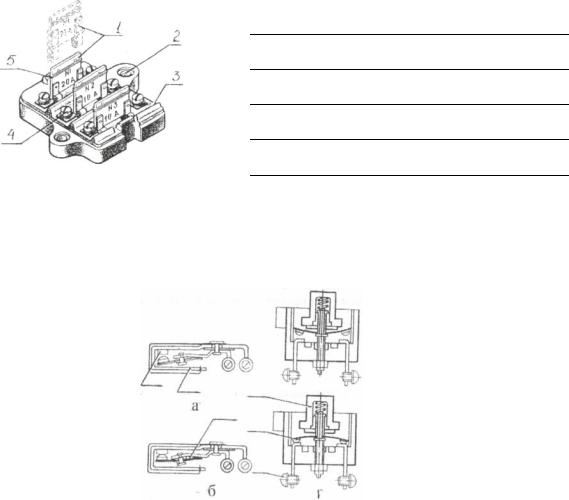

1. Обозначьте в соответствии с нумерацией (1-5) детали плавкого предохранителя (рис. 14.1).

1.

2.

3.

4.

5.

Рис. 14.1. Плавкий предохранитель 2. Обозначьте, согласно указателям (рис. 14.2), номер деталей предохранителей, соответствующий подрисуночной подписи.

Рис. 14.2. Термобиметаллические предохранители:

а, б - многократного действия; г, д - однократного действия; 1 – неподвижный контакт; 2 - корпус; 3 - биметаллическая пластина с

контактом; 4 - кнопка; 5 - биметаллческая пластина; 6 - контактный винт электрической цепи

Письменно ответьте на следующие контрольные вопросы.

1.Перечислите детали клавишного переключателя:

2.Перечислите детали кнопочного переключателя:

3.Перечислите детали тумблерного переключателя:

4.Перечислите детали переключателя указателя поворотов, устанавливаемого на рулевой колонке:
