1.14 Литература

1. Чистюхин В. В., Алехин Ю. Н. “Проектирование антенно-фидерных устройств”; М: МИЭТ; 1993.

2. Чистюхин В. В. “Активные фазированные антенные решётки”; М: МИЭТ; 1992.

3. Незлин Д. В. “Радиосистемы”,Часть 2; М: МИЭТ; 1992.

4. Казарин А. Н., Рунов А. В., Юрцев О. А. “Спиральные антенны”; М: Советское Радио; 1974.

5. Сазонов Д. М. “Антенны и устройства СВЧ”; М: Высшая Школа; 1988.

6. под ред. Воскресенского Д. И. “Антенны и устройства СВЧ (проектирование фазированных антенных решёток)”; М: Радио и связь; 1981.

7. под ред. Вольмана В. И. “Справочник по расчёту и конструированию СВЧ полосковых устройств”; М: Радио и связь; 1982.

8. Конспекты лекций по курсам “Антенно-фидерные устройства”, “Радиотехнические системы”, “Системы и устройства связи”.

ПРИЛОЖЕНИЯ

Приложение 1.1

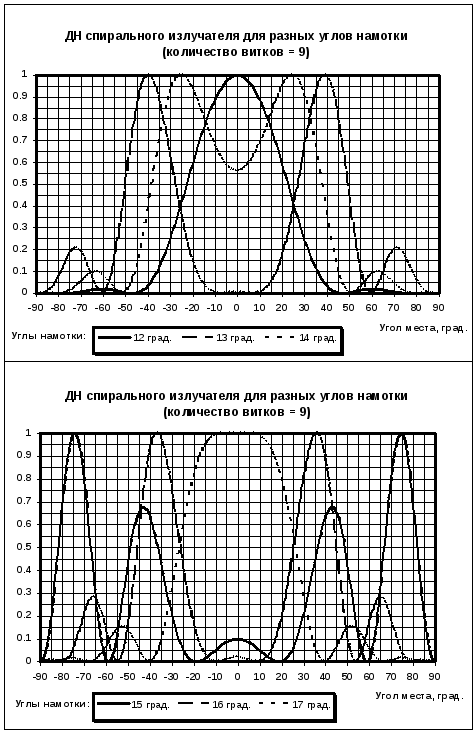

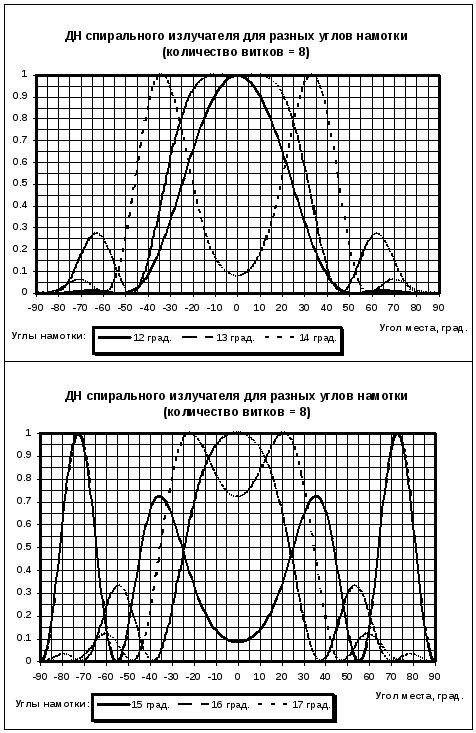

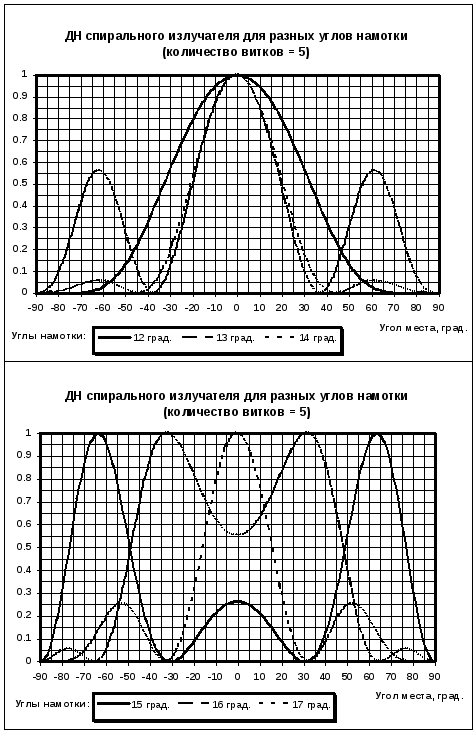

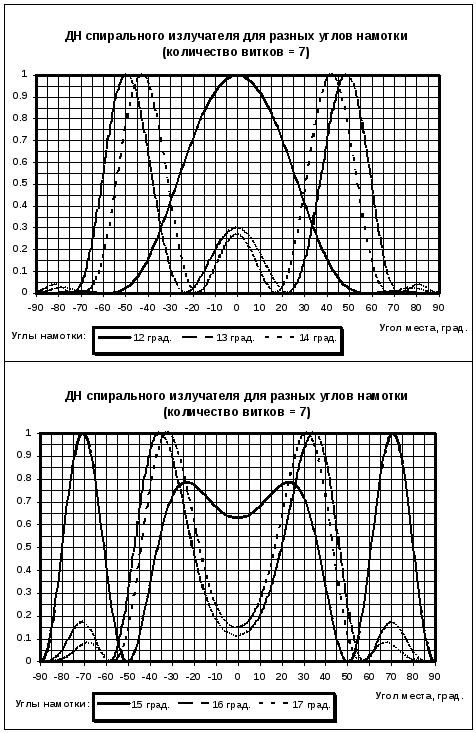

Диаграммы направленности спиральных излучателей.

Приложение 1.2

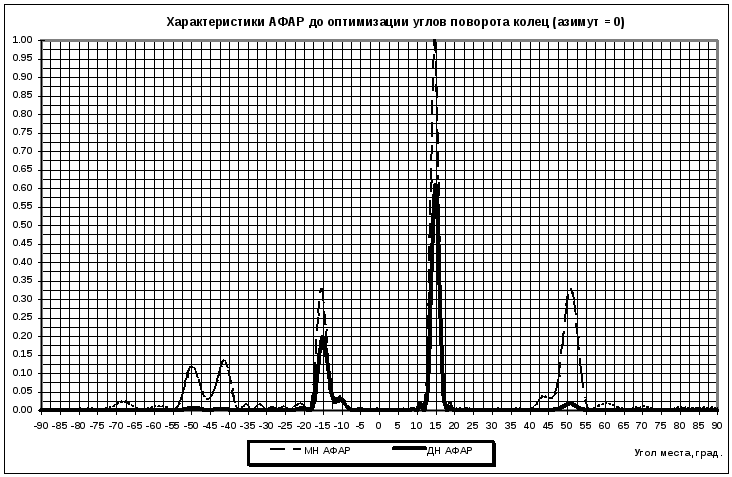

Характеристики направленности АФАР до оптимизации углов поворота колец.

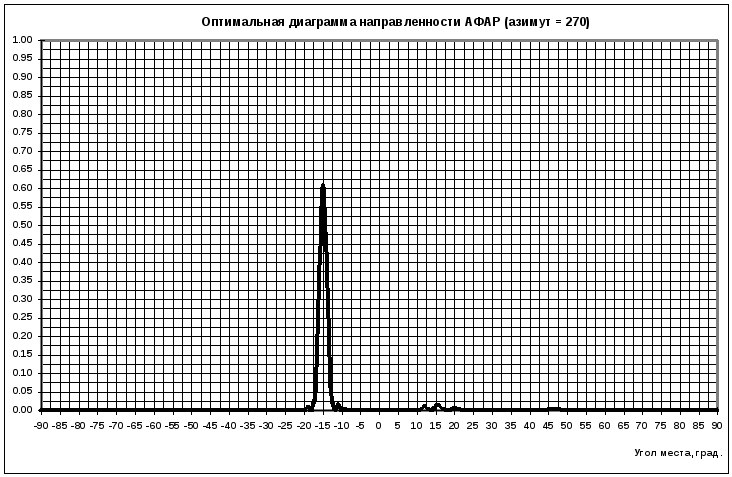

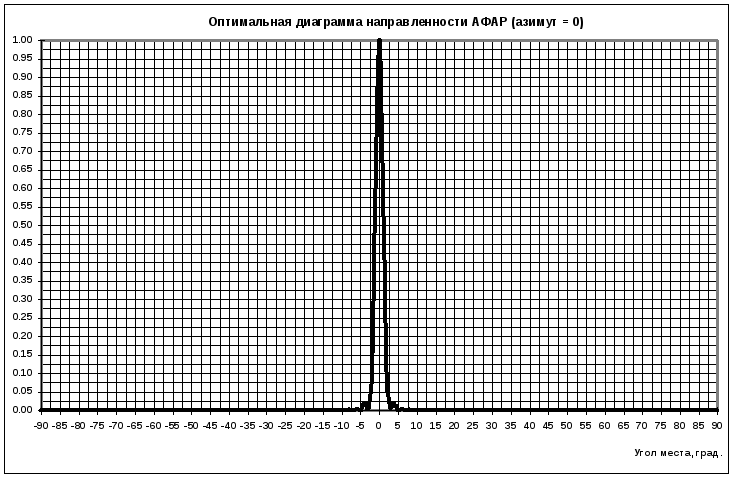

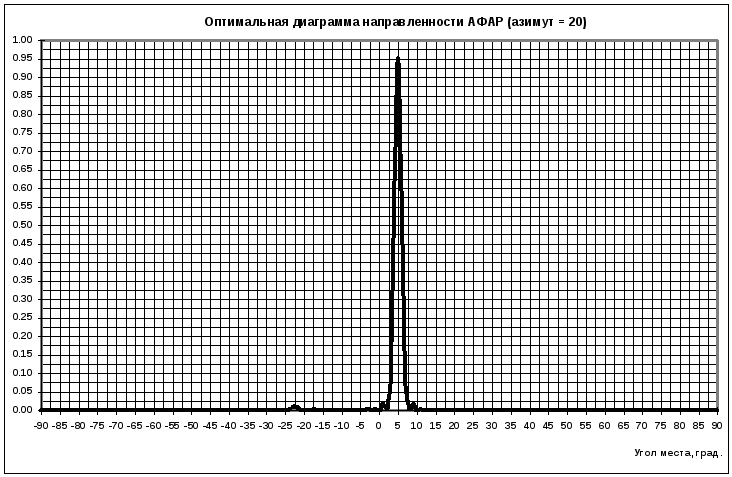

Оптимальные диаграммы направленности АФАР.

Приложение 1.3

Конфигурация решётки при оптимальных углах поворота колец.

Примечание: все характеристики направленности рассчитаны по мощности и построены в нормированном масштабе. Нормирующий множитель каждой характеристики — её максимальное значение в диапазоне углов места ±90°.
