Технический проект
В данном разделе рассматриваются наиболее сложные алгоритмы, используемые в программе, а именно - алгоритмы трансляции данных в формат решателя UnioCalc.
Конфигурация технических средств
Требования к составу и параметрам технических средств соответствуют требованиям к программному продукту - системе моделирования макроэкономики.
Минимально необходимое оборудование:
PC 80486 SX2-66;
RAM 12 MB;
HDD 50 MB свободных;
Screen Color VGA.
Рекомендуемое оборудование:
PC Pentium 133 МГц;
RAM 32 MB;
HDD 30 MB свободных;
Screen Color SVGA;
Необходимое программное обеспечение:
ОС Windows’95;
Машина баз данных Borland DataBase Engine 3.0;
Приложение Система моделирования макроэкономики.
Алгоритмы предварительной подготовки данных для расчета экономической модели Общий алгоритм работы программы

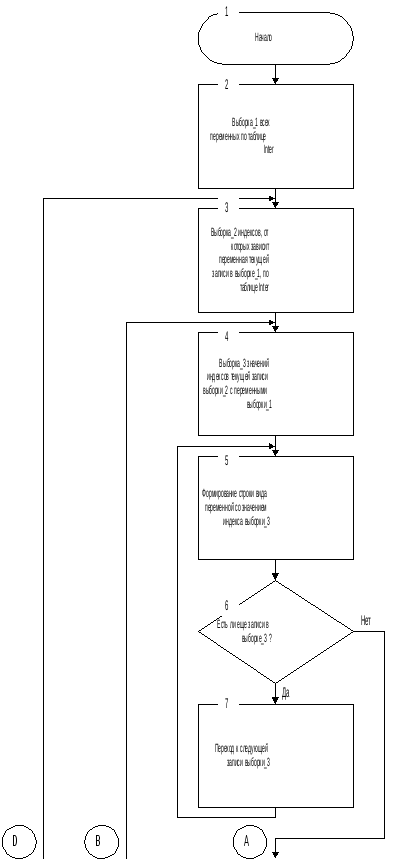

Алгоритм работы транслятора данных из базы данных в формат вычислительного ядра UniCalc
Алгоритм работы транслятора формул из формата макета в формат вычислительного ядра
Данный транслятор построен на основе грамматики вида:
S ® t { K | e
K ® A } S
A ® B,A | B
B ® C | D | E
C ® t
D ® t + p | t - p
E ® t > p | t >= p | t < p | t<= p | t = p
t ® A | ... | Z | a | ... | z | 1 | ... | 9 | 0 | + | - | * | /
p ® 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 0
где t - терминальные символы - латинский алфавит и цифры, p - цифры, e - пустой символ. Символ ‘|’ означает ‘или’.
Данная грамматика реализована методом рекурсивного спуска, т.е. здесь каждый нетерминальный символ грамматики реализован в виде отдельного алгоритма разбора формулы, оформленного в виде подпрограммы. Таким образом каждая подпрограмма S, K, A, B, C, D, E отвечает за свою конструкцию языка.

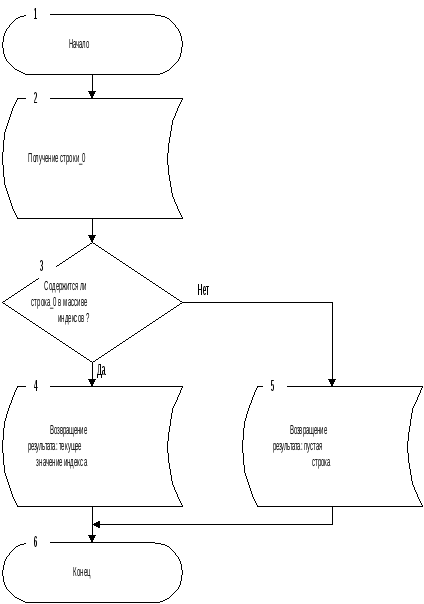

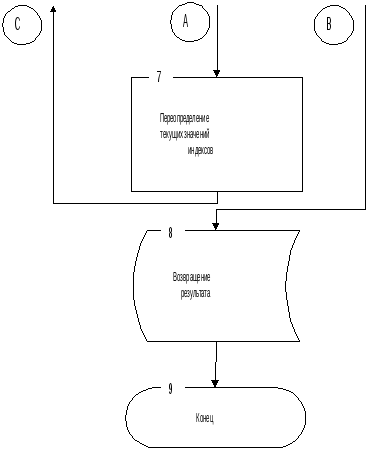

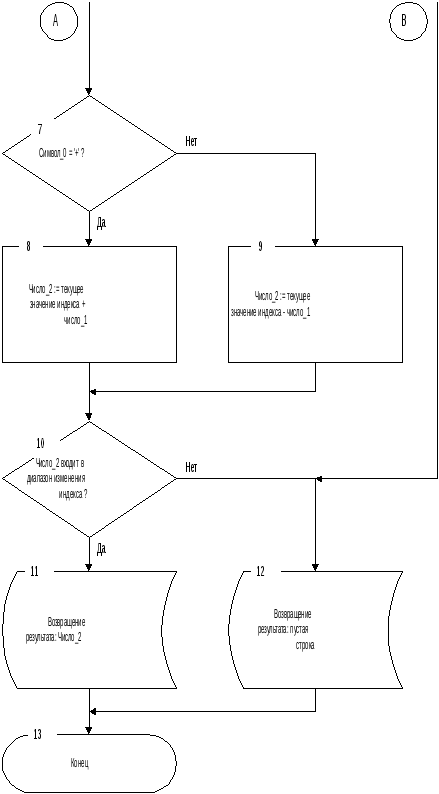

Алгоритм работы блокаS
Алгоритм работы блока K
Алгоритм работы блока A
Алгоритм блока B
Алгоритм работы блока C
Алгоритм блока D
Алгоритм блока E
Рабочий проект
В рабочем проекте рассмотрена структура программы, показана реализация реализация алгоритмов, описанных в техническом проекте
Структура программы
Структура программы представлена на риc.5.
Рис.5. Структура программы.
Данная схема описывает лишь укрупненную структуру программы, здесь не показаны разбивка на модули и уточненные форматы данных. Для детализации необходимо рассмотреть работу каждой части программы. Реализация каждой из частей будет описана в дальнейшем. Основной структурой, хранящей все текущие значения, является класс основного окна fmMain (модуль psMain.pas):
TfmMain = class(TForm)
mmMain: TMainMenu;
N1: TMenuItem; // Элемент меню «Файл»
N2: TMenuItem; // Элемент меню «Новая модель»
N3: TMenuItem; // Элемент меню «Открыть»
N4: TMenuItem; // Элемент меню «Сохранить»
N5: TMenuItem; // Элемент меню «Просмотр»
N7: TMenuItem; // Элемент меню «Формулы
N8: TMenuItem; // Элемент меню - разделитель
N9: TMenuItem; // Элемент меню «Выход
N10: TMenuItem; // Элемент меню «Структура»
N11: TMenuItem; // Элемент меню «Индексы»
qMain: TQuery; // для реализации SQL-запросов к БД
qSec: TQuery; // для реализации вспомогательных SQL-запросов к БД
N12: TMenuItem; // Элемент меню «Счет»
N13: TMenuItem; // Элемент меню «Закрыть»
procedure N9Click(Sender: TObject); // Завершение работы программы
procedure FormClose(Sender: TObject; var Action: TCloseAction); // действия при // завершении работы программы
procedure N10Click(Sender: TObject); // действие на выбор пункта меню «Структура»
procedure FormCreate(Sender: TObject);// Действия при инициализации основного окна программы
procedure N2Click(Sender: TObject); // Создание новой модели
procedure N3Click(Sender: TObject); // Открытие существующей модели
procedure N12Click(Sender: TObject); // Запуск модели на счет
procedure N11Click(Sender: TObject); // вызов формы редактирования индексов
procedure N13Click(Sender: TObject); // предварительные действия до закрытия программы
procedure N7Click(Sender: TObject); // Вызов редактора формул
private
procedure Variables2Formulas(var L : TStringList);// Преобразование данных из БД в формат вычислителя
public
FModel : String; // Название файла модели
TypeCount : integer; // Количество таблиц значений параметров
Model : String; // Алиас модели, используется для регистрации в BDE
DbPath : String; // Путь к базе данных 'верхней' (основной) модели
NewModel : Boolean; // True, если модель создается с ‘нуля’
Result : Boolean; // успешно ли прошли расчеты
Version : integer // номер текущей версии
end;
