Туннель VPN LAN-to-LAN по протоколу IPsec

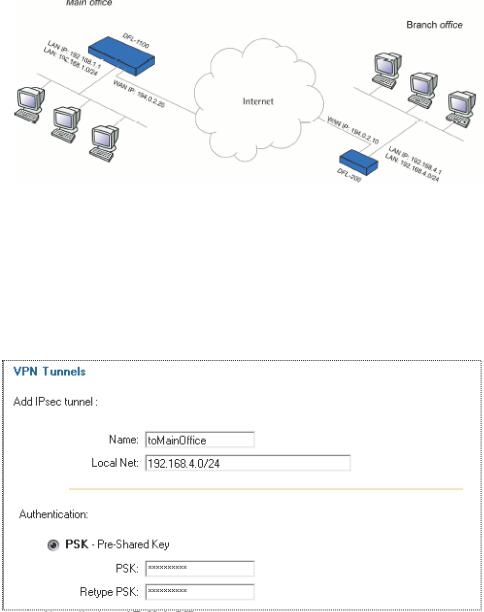

Параметры настройки удаленного офиса (Branch office)
1. Настройте интерфейсы, System->Interfaces: WAN IP:193.0.2.10
LAN IP: 192.168.4.1, Subnet mask: 255.255.255.0 2. Настройте туннель IPsec, Firewall->VPN:
Под заголовком IPsec tunnels нажмите add new
Введите имя туннеля (Name) ToMainOffice
Адрес локальной сети (Local net): 192.168.4.0/24
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ102x1.jpg)
Ключ PSK: 1234567890 (Внимание! Нужно использовать ключ, который трудно угадать)
Повторно введите ключ (Retype PSK): 1234567890

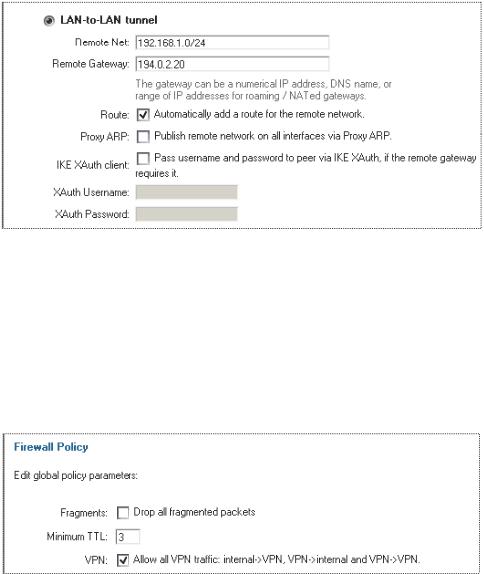

Выберите тип туннеля (Tunnel type): LAN-to-LAN tunnel
Адрес удаленной сети (Remote Net): 192.168.1.0/24
Адрес удаленного шлюза (Remote Gateway): 194.0.2.20
Поставьте флажок Automatically add a route for the remote network
Нажмите Apply
3. Настройте правила для нового туннеля, Firewall->Policy:
Нажмите Global policy parameters
Поставьте флажок Allow all VPN traffic: internal->VPN, VPN->internal and VPN->VPN
Нажмите Apply
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ103x1.jpg)
4. Нажмите Activate и подождите, пока межсетевой экран перезагрузится
Параметры настройки главного офиса (Main office)
1. Настройте интерфейсы, System->Interfaces: WAN IP:193.0.2.20
LAN IP: 192.168.1.1, Subnet mask: 255.255.255.0 2. Настройте туннель IPsec, Firewall->VPN:
Под заголовком IPsec tunnels нажмите add new
Введите имя туннеля (Name) ToBranchOffice
Адрес локальной сети (Local net): 192.168.1.0/24
Ключ PSK: 1234567890 (Внимание! Нужно использовать ключ, который трудно угадать)
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ104x1.jpg)
Повторно введите ключ (Retype PSK): 1234567890
Выберите тип туннеля (Tunnel type): LAN-to-LAN tunnel
Адрес удаленной сети (Remote Net): 192.168.4.0/24
Адрес удаленного шлюза (Remote Gateway): 194.0.2.10
Поставьте флажок Automatically add a route for the remote network
Нажмите Apply
3. Настройте правила для нового туннеля, Firewall->Policy:
Нажмите Global policy parameters
Поставьте флажок Allow all VPN traffic: internal->VPN, VPN->internal and VPN->VPN
Нажмите Apply
4. Нажмите Activate и подождите, пока межсетевой экран перезагрузится
В данном примере разрешается весь трафик между двумя офисами. Чтобы организовать более защищенный туннель VPN, прочитайте параграф Более защищенное решение VPN LAN-to-LAN в данном разделе.
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ105x1.jpg)
Туннель VPN LAN-to-LAN по протоколу PPTP

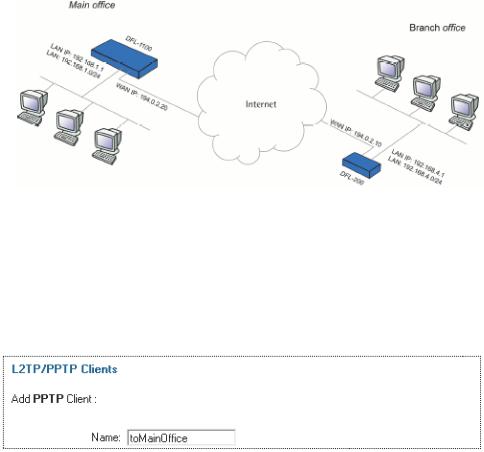

Параметры настройки удаленного офиса (Branch office)
1. Настройте интерфейсы, System->Interfaces: WAN IP:193.0.2.10
LAN IP: 192.168.4.1, Subnet mask: 255.255.255.0 2. Настройте клиента PPTP, Firewall->VPN:
Под заголовком PPTP/L2TP нажмите Add new PPTP client
Введите имя клиента (Name) ToMainOffice
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ106x1.jpg)

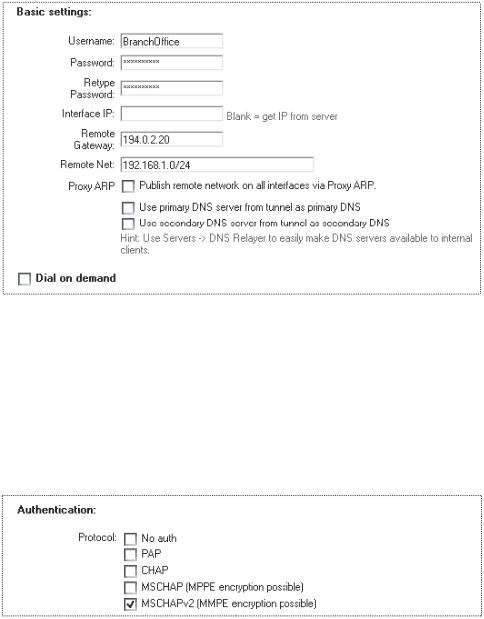

Имя пользователя (Username): BranchOffice
Пароль (Password): 1234567890 (Внимание! Нужно использовать пароль, который трудно угадать)
Повторите ввод пароля (Retype Password): 1234567890
IP-адрес интерфейса (Interface IP): оставьте пустым Адрес удаленного шлюза (Remote gateway): 192.0.2.20
Адрес удаленной сети (Remote net): 192.168.1.0/24
Опция Dial on demand: не выбрана
В меню Authentication выберите только опцию MSCHAPv2.
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ107x1.jpg)

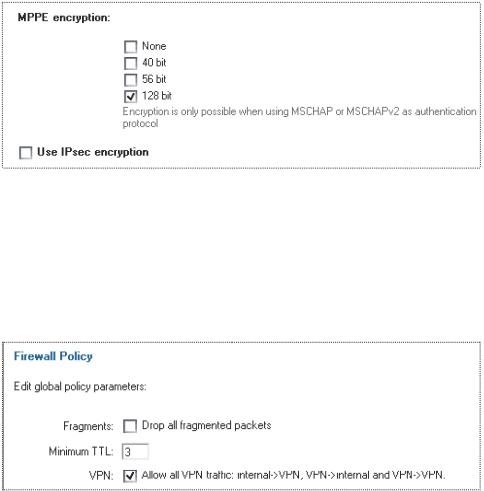

В меню MPPE encryption выберите только опцию 128 bit.
Оставьте опцию Use IPsec encryption не выбранной Нажмите Apply
3. Настройте правила для нового туннеля, Firewall->Policy:
Нажмите Global policy parameters
Поставьте флажок Allow all VPN traffic: internal->VPN, VPN->internal and VPN->VPN
Нажмите Apply
4. Нажмите Activate и подождите, пока межсетевой экран перезагрузится
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ108x1.jpg)
Параметры настройки главного офиса (Main office)
1. Настройте интерфейсы, System->Interfaces: WAN IP:193.0.2.20
LAN IP: 192.168.1.1, Subnet mask: 255.255.255.0 2. Настройте сервер PPTP, Firewall->VPN:
Под заголовком L2TP / PPTP Server нажмите Add new PPTP server

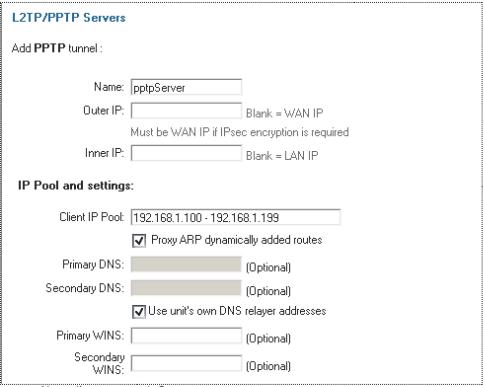

Введите имя сервера (Name) pptpServer
Оставьте поля Outer IP и Inner IP пустыми
Введите в поле Client IP pool 192.168.1.100 – 192.168.1.199
Поставьте флажок Proxy ARP dynamically added routes
Поставьте флажок Use unit’s own DNS relayer addresses
Оставьте поля адресов серверов WINS пустыми
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ109x1.jpg)

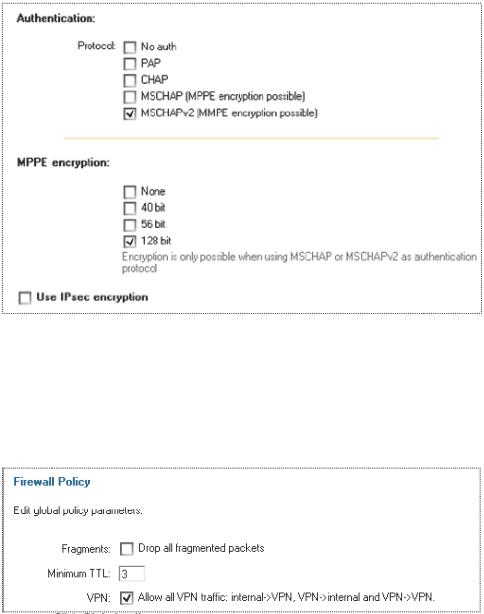

Вменю Authentication выберите только опцию MSCHAPv2.
Вменю MPPE encryption выберите только опцию 128 bit.
Оставьте опцию Use IPsec encryption не выбранной Нажмите Apply
3. Настройте правила для нового туннеля, Firewall->Policy:
Нажмите Global policy parameters
Поставьте флажок Allow all VPN traffic: internal->VPN, VPN->internal and VPN->VPN
Нажмите Apply
![](/html/528/114/html_iAPNmnPpcq.VNPM/htmlconvd-efiYoJ110x1.jpg)
4. Выберите источник аутентификации, Firewall->Users:
Выберите Local database
Нажмите Apply
5. Добавьте нового пользователя, Firewall->Users:
Под заголовком Users in local database нажмите Add new
Имя пользователя (Username): BranchOffice
Пароль (Password): 1234567890
Повторите ввод пароля (Retype Password): 1234567890
Оставьте поле Static client IP пустым (также можно ввести адрес, например, 192.168.1.200. Если IP-адрес не задан, используются параметры пула IP-адресов сервера PPTP).
Установите значение Networks behind user 192.168.4.0/24
Нажмите Apply
6. Нажмите Activate и подождите, пока межсетевой экран перезагрузится
