15.Генерация цифровых импульсных сигналов
15.3.Генерация цифровых импульсных сигналов с помощью FieldPoint VI
Вблок-диаграмме на рис. 15-8 для генерации импульсов с различными параметрами используются VI FieldPoint. В рассматриваемом примере элемент FieldPoint I/O Point подключен к модулю генератора импульсов cFP-PG-522, который непрерывно генерирует импульсы. Программа позволяет изменять режим генерации импульсов, длительности высокого и низкого уровня, разрешающую способность.

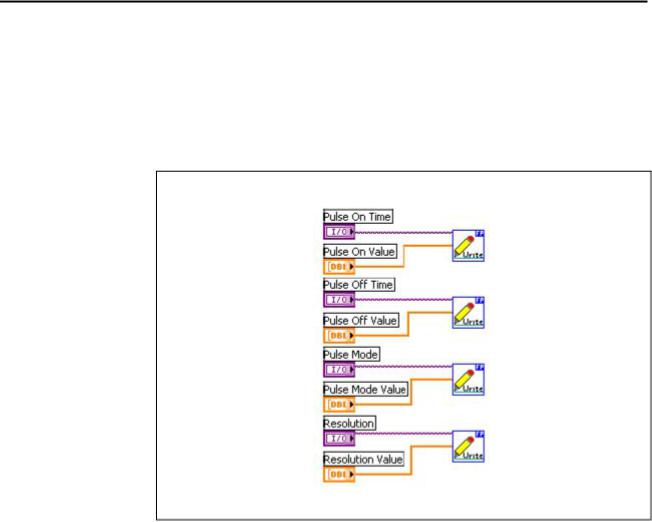

Рис. 15-8. Генерация импульсов с помощью VI FieldPoint
