7.Измерение напряжения переменного тока

7.2.Измерение напряжения переменного тока с помощью встраиваемых устройств сбора данных

На рис. 7-1 показана система сбора данных для измерения действующего значения напряжения.

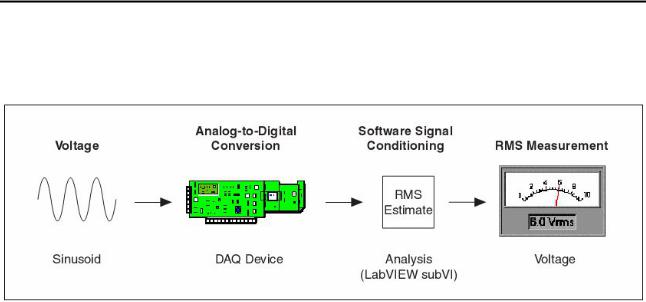

Рис. 7-1. Система измерения действующего значения напряжения с помощью встраиваемых DAQ-устройств

Voltage (Sinusoid) – напряжение (синусоида); Analog-to-Digital Conversion (DAQ Device) – аналого-цифровое преобразование (устройство сбора данных);

Software Signal Conditioning (Analysis, LabVIEW subVI) – программная обработка сигнала (обработка с помощью подпрограммы LabVIEW subVI); RMS Measurement (Voltage) – измерение действующего значения напряжения

7.2.1.Использование функцийNI-DAQmx

Вблок-диаграмме на рис. 7-2 для измерения напряжения переменного тока используются VI NI-DAQmx. VI DAQmx Create Virtual Channel

создает виртуальный канал для измерения напряжения. VI DAQmx Timing устанавливает для тактового генератора Sample Clock режим конечного числа отсчетов (Finite Sample). Значения констант Samples per Channel и Rate определяют, сколько будет браться отсчетов для канала и с какой частотой дискретизации. Поскольку в рассматриваемом примере выбирается 20 000 отсчетов с частотой дискретизации 20 000 отсчетов/с, сбор данных выполняется в течение 1 с и прекращается. VI DAQmx Read снимает 20000 отсчетов напряжения и передает полученный сигнал (Waveform) на вход VI Basic Averaged DC-RMS, с помощью которого оцениваются среднее и действующее значения сигнала.

7. Измерение напряжения переменного тока

Рис. 7-2. Блок-диаграмма измерения напряжения переменного тока с помощью VI NI-DAQmx

7.2.2.Измерение значений максимума, минимума и размаха напряжения с помощью встраиваемых устройств сбора данных

На рис. 7-3 показана система сбора данных о сигнале, который изменяется во времени.

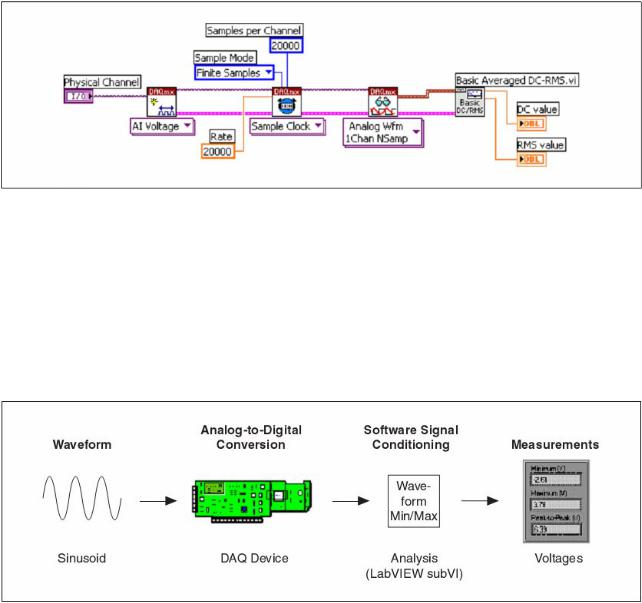

Рис. 7-3. Система измерения минимума, максимума и размаха напряжения

Waveform (Sinusoid) – сигнал (синусоида); Analog-to-Digital Conversion (DAQ Device) – аналого-цифровое

преобразование (устройство сбора данных);

Software Signal Conditioning (Analysis, LabVIEW subVI) – программная обработка сигнала (обработка с помощью подпрограмм LabVIEW subVI); Measurements (Voltages) – измерение параметров напряжения

Как правило, такие измерения проводятся для периодических сигналов, однако для определения значений минимума, максимума и размаха (максимум – минимум) не обязательно, чтобы сигнал был периодическим.

Блок-диаграмма измерения этих характеристик отличается от приведенной на рис. 7.2 тем, что вместо функции усреднения Basic Averaged DC-RMS используется VI Waveform Min Max нахождения
