5. Создание типового измерительного приложения

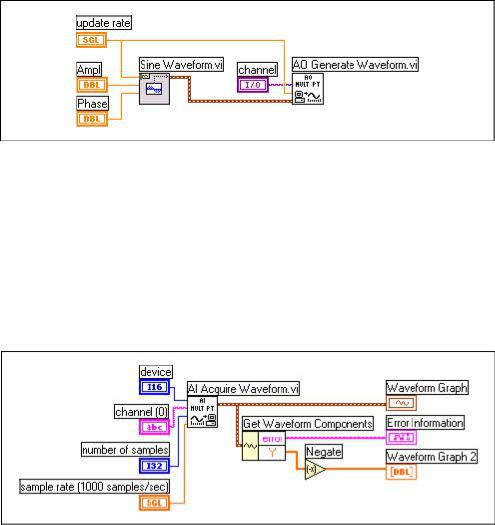

Сигнальный тип данных может быть использован и при аналоговом выводе (рис. 5-5). VI Sine Waveform формирует синусоиду, а VI AO Generate Waveform отправляет сигнал на устройство вывода.

Рис. 5-5. Использование типа данных Waveform для аналогового вывода

Извлечение компонентов сигнала

Функция Get Waveform Components служит для извлечения и управления компонентами генерируемого сигнала, как показано на рис. 5-6. Функция Negate изменяет знак сигнала на противоположный, а результат отображается на графике.

Рис. 5-6. Извлечение компонентов сигнала

Использование органов управления цифровыми сигналами (Digital Waveform Control)

Извлечение и редактирование компонентов цифровых сигналов для обработки цифровых данных осуществляется с помощью VI и функций палитры Digital Waveform. Для сбора и генерации цифровых сигналов используются NI-DAQmx VI из палитры Digital I/O. Палитра Digital Waveform содержит также VI, которые осуществляют поиск цифрового сигнала по образцу, дополняют один цифровой сигнал другим и решают иные задачи, а в палитре Waveform находятся VI, которые преобразуют аналоговые сигналы в цифровые и наоборот.
