Дж. Чедвик в 1932 г. выполнил серию экспериментов по всестороннему изучению свойств излучения, возникающего при облучении бериллия α- частицами. В своих опытах Чедвик использовал различные методы исследования ионизирующих излучений. На рис. 15.2 изображен счетчик Гейгера, предназначенный для регистрации заряженных частиц. Он состоит из стеклянной трубки, покрытой изнутри металлическим слоем (катод), и тонкой нити, идущей вдоль оси трубки (анод). Трубка заполняется инертным газом (обычно аргоном) при низком давлении. Заряженная частица, пролетая в газе, вызывает ионизацию молекул. Появившиеся в результате ионизации свободные электроны ускоряются электрическим полем между анодом и катодом до энергий, при которых начинается ударная ионизация. Возникает лавина ионов, и через счетчик проходит короткий разрядный импульс тока. Другим важнейшим прибором для исследования частиц является так называемая камера Вильсона, в которой быстрая заряженная частица оставляет след (трек). Траекторию частицы можно наблюдать непосредственно или фотографировать. Действие камеры Вильсона, созданной в 1912 г., основано на конденсации перенасыщенного пара на ионах, образующихся в рабочем объеме камеры вдоль траектории заряженной частицы. С помощью камеры Вильсона можно наблюдать искривление траектории заряженной частицы в электрическом и магнитном полях.

Дж. Чедвик в своих опытах наблюдал в камере Вильсона треки ядер азота, испытавших столкновение с бериллиевым излучением. На основании этих опытов он сделал оценку энергии γ-кванта, способного сообщить ядрам азота наблюдаемую в эксперименте скорость. Она оказалась равной 100– 150 МэВ. Такой огромной энергией не могли обладать γ-кванты, испущенные бериллием. На этом основании Чедвик заключил, что из бериллия под действием α-частиц вылетают не безмассовые γ-кванты, а достаточно тяжелые частицы. Поскольку эти частицы обладали большой проникающей способностью и непосредственно не ионизировали газ в счетчике Гейгера, следовательно, они были электронейтральны. Так было доказано существование нейтрона – частицы, предсказанной Резерфордом более чем за 10 лет до опытов Чедвика.

442

Нейтрон – это элементарная частица. Ее не следует представлять в виде компактной протон-электронной пары, как первоначально предполагал Резерфорд.

По современным измерениям, масса нейтрона mn = 1,67493·10– 27 кг = 1,008665 а. е. м. В энергетических единицах масса нейтрона равна 939,56563 МэВ. Масса нейтрона приблизительно на две электронные массы превосходит массу протона.

Сразу же после открытия нейтрона российский ученый Д.Д. Иваненко и немецкий физик В. Гейзенберг выдвинули гипотезу о протонно- нейтронном строении атомных ядер, которая полностью подтвердилась последующими исследованиями. Протоны и нейтроны принято называть нуклонами.

Для характеристики атомных ядер вводится ряд обозначений. Число протонов, входящих в состав атомного ядра, обозначают символом Z и называют зарядовым числом или атомным номером (это порядковый номер в периодической таблице Менделеева). Заряд ядра равен Ze, где e – элементарный заряд. Число нейтронов обозначают символом N.

Общее число нуклонов (т. е. протонов и нейтронов) называют массовым числом A:

A = Z + N.

Ядра химических элементов обозначают символом AZ X , где X – химический символ элемента.

Например,

11 H – водород, 42 He – гелий, 168 O – кислород, 126 C – углерод, 23892 U – уран. Поскольку атом нейтрален, то заряд ядра определяет число электронов

в атоме, от которого зависит их распределение по состояниям в атоме, а следовательно, зависят химические свойства атома.

Ядра одного и того же химического элемента могут отличаться числом нейтронов. Такие ядра называются изотопами, т.е. ядра с одинаковым атомным номером Z (зарядом или числом протонов), но разными А (разным числом нейтронов N=A-Z). У большинства химических элементов имеется несколько изотопов. Например, у водорода три изотопа: 11 H – обычный водород, 21 H – дейтерий и 31 H – тритий. У углерода – 6 изотопов, у кислорода – 3.

443

Химические элементы в природных условиях обычно представляют собой смесь изотопов. Присутствие изотопов определяет значение атомной массы природного элемента в периодической таблице Менделеева. Так, например, относительная атомная масса природного углерода равна 12,011. Изобарами называются ядра с одинаковым массовым числом А, но разными Z. Например, 21081Tl , 21082 Pb , 21083 Bi . Изотонами называются ядра с одинаковым числом нейтронов N=A-Z. Например, 136 C , 147 N , 158 O .

Наряду с термином «ядро атома» часто используется также термин нуклид.

Самым тяжелым из имеющихся в природе элементов является изотоп урана 23892 U . Элементы с атомными номерами больше 92 называются трансурановыми. Все они получены искусственно в результате различных ядерных реакций.

Размер ядра характеризуется радиусом ядра, имеющим условный смысл ввиду размытости границ ядра. Эмпирическая формула для радиуса ядра R = R 0 3 A ,

где R0=(1,3-10,7)·10-15м, может быть истолкован как пропорциональность объема ядра числу нуклонов в нем. Следовательно, плотность ядерного вещества примерно одинакова для всех ядер (≈1017 кг/м3).

15.2. Ядерные силы. Модели ядра

Все ядра атомов за исключения ядер водорода содержат более одного протона, которые отталкиваются друг от друга. Для того, чтобы атомные ядра были устойчивыми, протоны и нейтроны должны удерживаться внутри ядер огромными силами, действующие между нуклонами во много раз превосходящими силы кулоновского отталкивания протонов и связывающие частицы в ядре. Силы, удерживающие нуклоны в ядре, называются ядерными. Они представляют собой проявление самого интенсивного из всех известных в физике видов взаимодействия – так называемого сильного взаимодействия. Ядерные силы примерно в 100 раз превосходят электростатические

444

силы и на десятки порядков превосходят силы гравитационного взаимодействия нуклонов.

Отличительные особенности ядерных сил:

1) являются силами притяжения имеют зарядовую независимость. Протоны и нейтроны в ядре ведут се-

бя одинаково в отношении сильного взаимодействия, т. е. ядерные силы не зависят от наличия или отсутствия у частиц электрического заряда

2)зависят от ориентации спинов взаимодействующих нуклонов. Протоны и нейтроны удерживаются вместе образуя ядро, если их спины имеют одинаково ориентированное направление

3)не являются центральными

4)имеют короткодействующий характер. Ядерные силы заметно про-

являются, как показали опыты Резерфорда по рассеянию α-частиц, лишь на расстояниях порядка размеров ядра (10–12–10–13 см). На больших расстояниях проявляется кулоновские силы отталкивания

5)обладают свойством насыщения. Каждый нуклон в ядре взаимодействует лишь с ограниченным числом близлежащих к нему нуклонов.

Носителями ядерных сил являются π-мезоны (пионы).

Из большего числа моделей, каждая из которых обязательно использует подобранные произвольные параметры, согласующиеся с экспериментом, рассмотрим две: капельную и оболочную.

1.Капельная модель ядра (1936 г.; Н. Бор и Я. Френкель). Является первой моделью. Она основана на аналогии между поведением нуклонов в ядре и поведением молекул в капле жидкости. В обоих случаях силы, действующие между составными частицами – молекулами в жидкости и нуклонами в ядре, - являются короткодействующими, и им свойственно насыщение. Для капли жидкости при данных внешних условиях характерна постоянная плотность вещества. Ядра же характеризуются практически постоянной удельной энергией связи и постоянной плотностью, не зависящей от числа нуклонов в ядре. Наконец, объем капли, так же как и объем ядра, пропорционален числу частиц. Существенное отличие ядра от капли жидкости в этой модели заключается в том, что она трактует ядро как каплю электрически заряженной несжимаемой жидкости, подчиняющуюся законам квантовой механики. Капельная модель ядра позволила получить полуэмпирическую формулу для энергии связи нуклонов в ядре, объяснила механизм ядерных реакций и особенно реакции деления ядер. Однако эта модель не смогла, например, объяснить повышенную устойчивость ядер, содержащих магические числа протонов и нейтронов.

2.Оболочная модель ядра (американский физик М. Гепперт-Майер и немецкий физик Ч.Иенсен). Предполагает распределение нуклонов в ядре по дискретным энергетическим уровням (оболочкам), заполняемым нуклонами

445

согласно принципу Паули, и связывает устойчивость ядер с заполнением этих уровней. Считается, что ядра с полностью заполненными оболочками являются наиболее устойчивыми. Такие особо устойчивые (магические) ядра действительно существуют.

Оболочная модель ядра позволила объяснить спины и магнитные моменты ядер, различную устойчивость атомных ядер, а также периодичность изменений их свойств. Эта модель особенно хорошо применима для описания легких и средних ядер, а также для ядер, находящихся в основном (невозбужденном) состоянии.

По мере дальнейшего накопления экспериментальных данных о свойствах атомных ядер появились новые факты, не укладывающиеся в рамки описанных моделей. Так возникли обобщенная модель ядра (синтез капельной и оболочной моделей), оптическая модель ядра и т.д.

15.3. Энергия связи ядер

Важнейшую роль в ядерной физике играет понятие энергии связи ядра.

Энергия связи ядра равна минимальной энергии, которую необходимо затратить для полного расщепления ядра на отдельные частицы. Из закона сохранения энергии сле-

дует, что энергия связи равна той энергии, которая выделяется при образовании ядра из отдельных частиц.

Энергию связи любого ядра можно определить с помощью точного измерения его массы. В настоящее время физики научились измерять массы частиц – электронов, протонов, нейтронов, ядер и др. – с очень высокой точностью. Эти измерения показывают, что масса любого ядра Mя всегда меньше суммы масс входящих в его состав протонов и нейтронов:

Mя < Zmp + Nmn

Разность масс

M = Zmp + Nmn – Mя

называется дефектом массы.

По дефекту массы можно определить с помощью формулы Эйнштейна E = mc2 энергию, выделившуюся при образовании данного ядра, т. е. энергию связи ядра Eсв:

Eсв = Mc2 = (Zmp + Nmn – Mя)c2

Эта энергия выделяется при образовании ядра в виде излучения γ- квантов.

446

Рассчитаем в качестве примера энергию связи ядра гелия 42 Не, в состав которого входят два протона и два нейтрона. Масса ядра гелия Mя = 4,00260 а. е. м. Сумма масс двух протонов и двух нейтронов составляет 2mp + 2mn = 4, 03298 а. е. м. Следовательно, дефект массы ядра гелия равен

Образование всего 1 г гелия сопровождается выделением энергии порядка 1012 Дж. Примерно такая же энергия выделяется при сгорании почти целого вагона каменного угля. Энергия связи ядра на много порядков превышает энергию связи электронов с атомом. Для атома водорода 11 Н например, энергия ионизации равна 13,6 эВ.

В таблицах принято указывать удельную энергию связи, т. е. энергию связи на один нуклон. Для ядра гелия удельная энергия связи приблизительно равна 7,1 МэВ/нуклон. На рис. 15.3 приведен график зависимости удельной энергии связи от массового числа A. Как видно из графика, удельная энергия связи нуклонов у разных атомных ядер неодинакова. Для легких ядер удельная энергия связи сначала круто возрастает от 1,1 МэВ/нуклон у дейтерия 21 Н до 7,1 МэВ/нуклон у гелия42 Не. Затем, претерпев ряд скачков, удельная энергия медленно возрастает до максимальной величины 8,7 МэВ/нуклон у элементов с массовым числом A = 50–60, а потом сравнительно медленно уменьшается у тяжелых элементов. Например, у урана 23892 U она составляет 7,6 МэВ/нуклон.

Уменьшение удельной энергии связи при переходе к тяжелым элементам объясняется увеличением энергии кулоновского отталкивания протонов. В тяжелых ядрах связь между нуклонами ослабевает, а сами ядра становятся менее прочными.

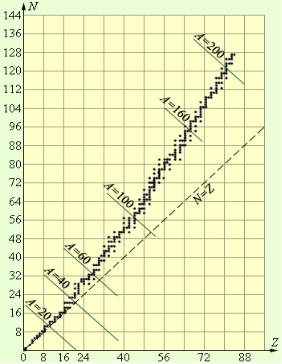

В случае стабильных легких ядер, где роль кулоновского взаимодействия невелика, числа протонов и нейтронов Z и N оказываются одинаковыми ( 42 Не, 63 Li , 105 B ). Под действием ядерных сил как бы образуются протоннейтронные пары. Но у тяжелых ядер, содержащих большое число протонов, из-за возрастания энергии кулоновского отталкивания протонов для обеспечения устойчивости требуются дополнительные нейтроны. На рис. 15.4. приведена диаграмма, показывающая числа протонов и нейтронов в стабильных

447

ядрах. У ядер, следующих за висмутом (Z > 83), из-за большого числа протонов полная стабильность оказывается вообще невозможной.

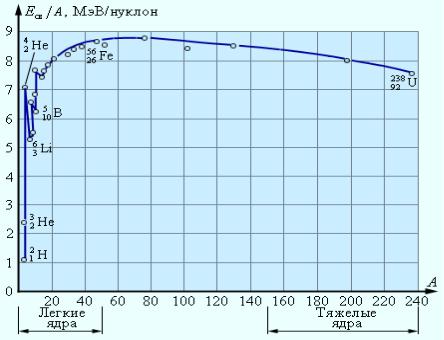

Рис 15.3.

Из рис.15.3 видно, что наиболее устойчивыми с энергетической точки зрения являются ядра элементов средней части таблицы Менделеева. Это означает, что существуют две возможности получения положительного энергетического выхода при ядерных превращениях: 1) деление тяжелых ядер на более легкие; 2) слияние легких ядер в более тяжелые. В обоих этих процессах выделяется огромное количество энергии. В настоящее время оба процесса осуществлены практически: реакции деления и термоядерные реакции.

Выполним некоторые оценки.

Пусть, например, ядро урана 23892 U делится на два одинаковых ядра с массовыми числами 119. У этих ядер, как видно из рис.15.3, удельная энергия связи порядка 8,5 МэВ/нуклон. Удельная энергия связи ядра урана 7,6 МэВ/нуклон. Следовательно, при делении ядра урана выделяется энергия, равная 0,9 МэВ/нуклон или более 200МэВ на один атом урана.

Рассмотрим теперь другой процесс. Пусть при некоторых условиях два ядра дейтерия 21 Нсливаются в одно ядро гелия 42 Не. Удельная энергия связи ядер дейтерия равна 1,1 МэВ/нуклон, а удельная энергия связи ядра гелия равна 7,1 МэВ/нуклон.

448

Следовательно, при синтезе одного ядра гелия из двух ядер дейтерия выделится энергия, равная 6 МэВ/нуклон или 24 МэВ на атом гелия.

Следует обратить внимание на то, что синтез легких ядер сопровождается примерно в 6 раз большим выделением энергии на один нуклон по сравнению с делением тяжелых ядер.

Рис.15.4

Лекция №16 (Тема 67)

Радиоактивность

15.4. Основы радиоактивного излучения

Почти 90 % из известных 2500 атомных ядер нестабильны. Нестабильное ядро самопроизвольно превращается в другие ядра с испусканием частиц. Это свойство ядер называется радиоактивностью, обнаруженное излучение – радиоактивным излучением. В настоящее время под радиоактивностью понимают способность некоторых атомных ядер самопроизвольно (спонтанно) превращаться в другие ядра с испусканием различных видов радиоактивных излучений и элементарных частиц. Радиоактивность естественная наблюдается у неустойчивых изотопов, существующих в природе и искусственная – у изотопов, полученных посредством ядерных реакций. У больших ядер нестабильность возникает вследствие конкуренции между притяжением нуклонов ядерными силами и кулоновским отталкиванием протонов. Не существует стабильных ядер с зарядовым числом Z > 83 и массовым числом A > 209. Но радиоактивными могут оказаться и ядра атомов с существенно

449

меньшими значениями чисел Z и A. Если ядро содержит значительно больше протонов, чем нейтронов, то нестабильность обуславливается избытком энергии кулоновского взаимодействия. Ядра, которые содержали бы большой избыток нейтронов над числом протонов, оказываются нестабильными вследствие того, что масса нейтрона превышает массу протона. Увеличение массы ядра приводит к увеличению его энергии.

Явление радиоактивности было открыто в 1896 году французским физиком А. Беккерелем, который обнаружил, что соли урана испускают неизвестное излучение, способное проникать через непрозрачные для света преграды и вызывать почернение фотоэмульсии. Через два года французские физики М. и П. Кюри обнаружили радиоактивность тория и открыли два новых радиоактивных элемента – полоний 21084 Ро и радий 22688 Ро.

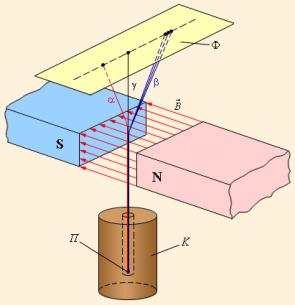

В последующие годы исследованием природы радиоактивных излучений занимались многие физики, в том числе Э. Резерфорд и его ученики. Было выяснено, что радиоактивные ядра могут испускать частицы трех видов: положительно и отрицательно заряженные и нейтральные. Эти три вида излучений были названы α-, β- и γ-излучениями. На рис.15.5. изображена схема эксперимента, позволяющая обнаружить сложный состав радиоактивного излучения. В магнитном поле α- и β-лучи испытывают отклонения в противоположные стороны, причем β-лучи отклоняются значительно больше. γ-лучи в магнитном поле вообще не отклоняются.

Эти три вида радиоактивных излучений сильно отличаются друг от друга по способности ионизировать атомы вещества и, следовательно, по проникающей способности. Наименьшей проникающей способностью обладает α-излу- чение. В воздухе при нормальных условиях α-лучи проходят путь в несколько сантиметров. β-лучи гораздо меньше поглощаются вещест-

Наибольшей проникающей способностью обладают γ-лучи, способные проходить через слой свинца толщиной 5–10 см.

Во втором десятилетии XX века после открытия Э. Резерфордом ядерного строения атомов было твердо установлено, что радиоактивность – это свойство атомных ядер. Исследования показали, что α-лучи представляют поток α-частиц – ядер гелия 42 Не, β-лучи – это поток электронов, γ-лучи представляют собой коротковолновое электромагнитное излучение с чрезвычайно малой длиной волны λ < 10–10 м и вследствие этого – ярко выраженными корпускулярными свойствами, т. е. является потоком частиц – γ-квантов.

Альфа-распад. Альфа-распадом называется самопроизвольное превращение атомного ядра с числом протонов Z и нейтронов N в другое (дочернее) ядро, содержащее число протонов Z – 2 и нейтронов N – 2. При этом испускается α-частица – ядро атома гелия 42 Не. Примером такого процесса может служить α-распад радия:

22688 Ra→22286 Rn+42 He .

Альфа-частицы, испускаемые ядрами атомов радия, использовались Резерфордом в опытах по рассеянию на ядрах тяжелых элементов. Скорость α-частиц, испускаемых при α-распаде ядер радия, измеренная по кривизне траектории в магнитном поле, приблизительно равна 1,5·107 м/с, а соответствующая кинетическая энергия около 7,5·10–13 Дж (приблизительно 4,8 МэВ). Эта величина легко может быть определена по известным значениям масс материнского и дочернего ядер и ядра гелия. Хотя скорость вылетающей α- частицы огромна, но она все же составляет только 5 % от скорости света, поэтому при расчете можно пользоваться нерелятивистским выражением для кинетической энергии.

Исследования показали, что радиоактивное вещество может испускать α-частицы с несколькими дискретными значениями энергий. Это объясняется тем, что ядра могут находиться, подобно атомам, в разных возбужденных состояниях. В одном из таких возбужденных состояний может оказаться до-
