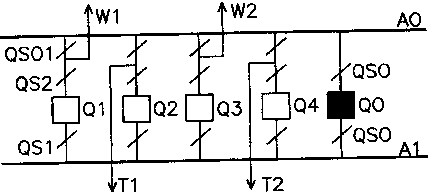

Краткое описание и сравнительные характеристики выключателей: масляных, воздушных, элегазовых, вакуумных, электромагнитных.
Тип выключателя |
Uном. кВ не более |
Iном. А не более |
Масляные баковые |
10 |
1500 |
Масляные баковые с камерами |
330 |
2000 |
Маломасляные |
500 |
2000 |
Масляные горшковые |
20 |
6000 |
Автогазовые |
10 |
600 |
Воздушные (газонапорные) |
750-1150 |
4000 |
Электромагнитные |
15 |
2000 |
Элегазовые |
750 |
4000 |
Вакуумные |
160 |
3200 |
В баковых выключателях масло служит в качестве газогенерирующего материала и в качестве изоляции. Для повышения коммутационной способности и уменьшения размеров выключатели оснащаются гасительными камерами различного исполнения. Недостатки: большие объемы используемого масла и высокая пожароопасность.
В маломасленных выключателях масло служит в качестве газогенерирующего материала, создающего условия для гашения дуги. Оснащены гасительными камерами, они более компактны чем баковые выключатели, менее пожаро- и взрывоопасны.
Недостатки – коммутационная способность зависит от токов нагрузки, ограниченная область применения.
Воздушные выключатели оборудованы гасительными камерами газового дутья. Применяются на высоком классе напряжения. Самый быстродействующий – время гашения дуги- 0,01сек. Недостатки – обязательно наличие доп. оборудования – воздушный компрессор.
Электромагнитные выключатели обладают высокой коммутационной способностью, допускают большое число операций между ремонтами, пожаро- и взрывобезопасны. Их размеры и стоимость несколько больше чем у маломасленных. Зависят от эксплуатационных режимов.
Элегазовые, элегаз обладает теплоемкость в три раза больше чем воздух, значительно интенсивней охлаждает дугу.
Вакуумные выключатели имеют малые размеры, большое быстродействие, пожаро- и взрывобезопасны, допускают большое число коммутаций между ремонтами. Требуют доработки в монтаже и эксплуатации.
Выключатели нагрузки.
Выключатели нагрузки – трехполюсный коммутационный аппарат переменного тока для напряжения свыше 1 кВ, рассчитанный на отключение рабочего тока, порядка номинального и снабженный приводом для неавтоматического или автоматического управления. Выключатели нагрузки неспособны отключать токи КЗ. Эти функции передаются на последовательно включаемые предохранители или на выключатели головных участков сети.
Конструкция выключателей нагрузки базируется на конструкции разъединителей, отличие состоит в наличии маломощного газогенерирующего дугогасительного устройства со сменными газогенерирующими вкладышами из органического стекла.
ВН бывают:
- Вакуумные: ВНВП-10/320-2 на основе вакуумной дугогасительной камеры КДВ-21;
- Воздушные: ВНВ выпускаются на 15 -1150кВ. ВВШ-150 (шунтированные контакты), ВВУ-110 (усилен по скорости восстановления напряжения), ВВД-330 (с повыш давлением сжат воздуха), ВВБМ-110 (малогабаритный);
- Электромагнитные ВЭ выпускаются на 6 -10кВ;
- Элегазовые SM-6 SR-6 на 6кВ.
