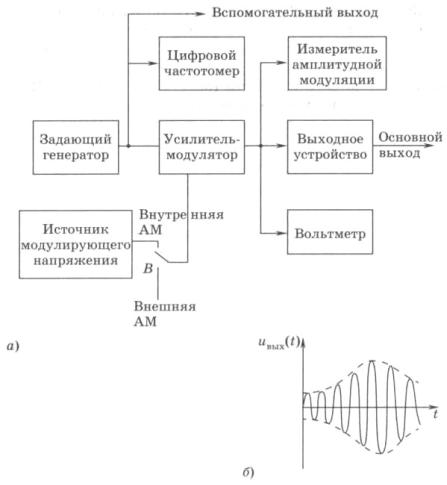

Высокочастотные
генераторы
Импульсные генераторы
•Импульсные генераторы вырабатывают одиночные или периодические импульсы прямоугольной формы различной полярности, амплитуды, длительности, частоты следования
•Часто применяют генераторы прямоугольных импульсов, вырабатывающие импульсы обеих полярностей со ступенчатой и плавной регулировкой длительности, плавной регулировкой амплитуды и частоты следования

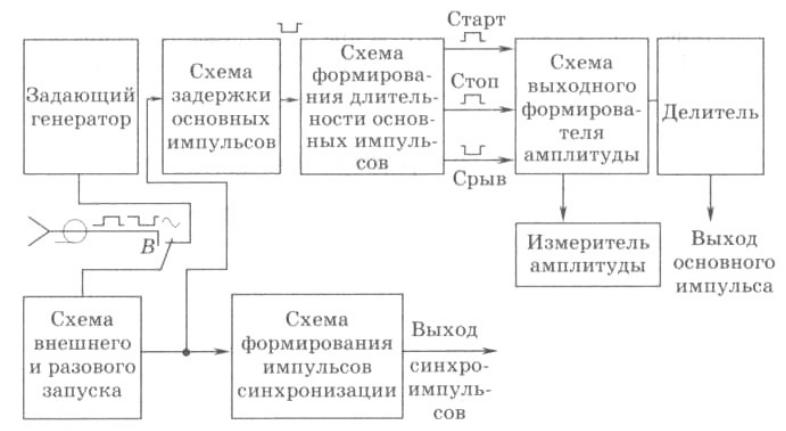

Импульсные генераторы
Цифровые генераторы сигналов специальной формы
•Генераторы сигналов специальной формы вырабатывают одиночные или периодические сигналы пилообразной, треугольной, трапецеидальной, колоколообразной, синусоидальной формы и т.п.
•Для формирования сигналов произвольной формы применяют функциональные генераторы, работающие на основе кусочно-линейного синтеза непосредственно самого сигнала. В основе таких устройств лежит генератор линейно- изменяющегося напряжения, длительность и амплитуду которого можно изменять

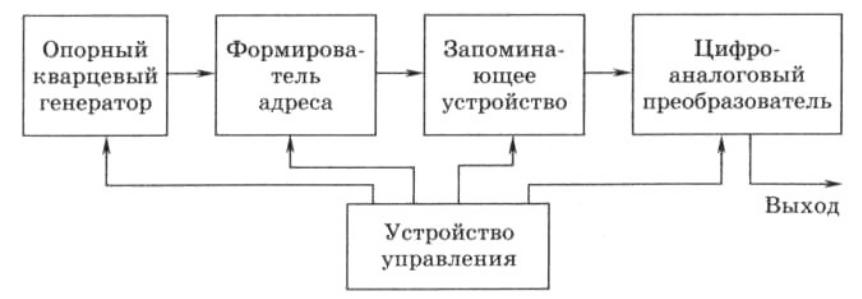

Цифровые генераторы сигналов специальной формы
Цифровые генераторы сигналов специальной формы
•Сформированные в формирователе адреса кодовые сигналы подаются на ЗУ, в котором записаны коды дискретных отсчетов заданного сигнала
•В результате последовательного опроса ячеек ЗУ на его выходе появляется последовательность цифровых сигналов
•С помощью ЦАП последовательность преобразуется в аналоговый сигнал заданной формы
•Нижняя частота генерируемого сигнала ничем не ограничена, а максимальная частота определяется быстродействием ЦАП
•Характеристики точности генератора по выходному напряжению определяются
•объемом памяти
•разрядностью ЗУ
•характеристиками ЦАП
