Электронные
вольтметры
Электрические и компьютерные измерения
Электрические и компьютерные измерения
АНАЛОГОВЫЕ
ЭЛЕКТРОННЫЕ
ВОЛЬТМЕТРЫ
Разновидности вольтметров
•вольтметры постоянного напряжения
•вольтметры переменного напряжения
•универсальные вольтметры
•импульсные вольтметры
•вольтметры селективные – с частотно-избирательными свойствами
Электронные вольтметры
•Измеряемое напряжение U подается на входное устройство ВхУ, представляющее собой многопредельный высокоомный делитель напряжения на резисторах. С делителя напряжение поступает на усилитель постоянного тока УПТ и далее – на стрелочный прибор V
•Измерение напряжения в высокоомных цепях
Электронные вольтметры

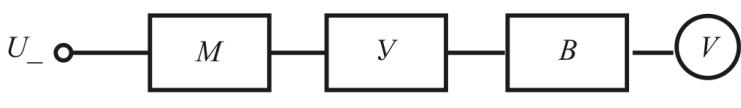

•Напряжение преобразуется модулятором М в переменное, повышается усилителем переменного тока У
•Выпрямляется детектором В
•Подается на стрелочный прибор V
•Нижний предел измерения электронных микровольтметров 10-8 В
Электронные вольтметры
•Измеряемое переменное напряжение сначала преобразуется в постоянное детектором В, а затем усиливается усилителем постоянного тока УПТ
•Измеряется напряжение переменного тока в частотном диапазоне 10 Гц…1000 МГц
Электронные вольтметры
•Усиление производится на переменном токе усилителем У и лишь затем предварительно усиленный сигнал выпрямляется детектором В
•Нижний предел измерения до единиц микровольт
Амплитудный детектор с открытым входом
Амплитудный детектор с закрытым входом
Относительная погрешность преобразования
Um UC |
T |
|
2RC |
||
Um |
Т – период измеряемого напряжения
