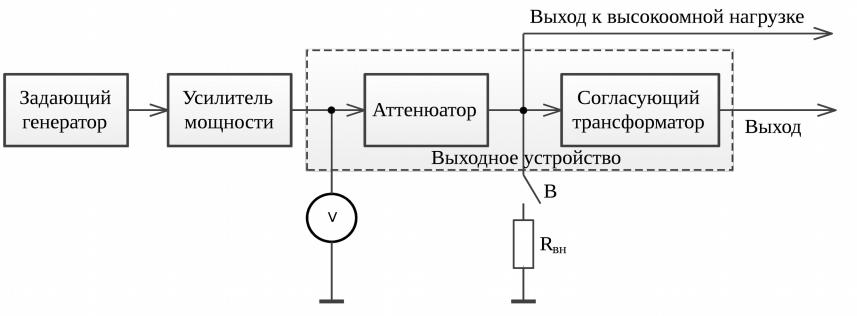

Схема измерительного генератора низкой частоты
LC-генераторы
• В LC-генераторах частота генерируемых колебаний f определяется емкостью С и индуктивностью L колебательного контура задающего генератора,
работающего в режиме самовозбуждения
1
f2 LC
•Недостатки LC-генераторов – громоздкость колебательного контура и сложность его перестройки
Генераторы на биениях
Недостатки генераторов на биениях – сложность схемы и относительная нестабильность низкой частоты Достоинства – выходное напряжение не зависит от частоты, весь диапазон выходных частот плавно меняется при изменении емкости переменного конденсатора в
колебательном контуре

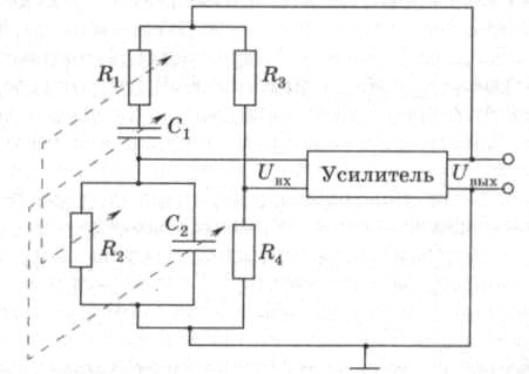

RC-генераторы
•Отличаются простотой схемы и хорошими характеристиками
Элементы генераторов
•Усилитель мощности
предназначен для создания необходимой мощности на нагрузке во всем диапазоне генерируемых частот
•Нагрузкой является выходное устройство
Элементы генераторов

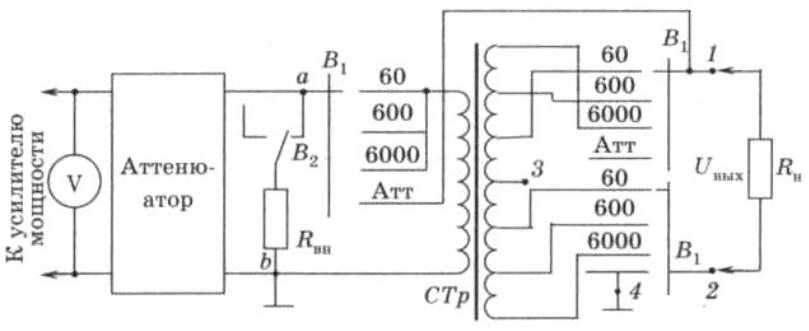

•Выходное устройство состоит из градуированного аттенюатора и согласующего трансформатора СТр и
Низкочастотные цифровые генераторы
•Квазисинусоидальный сигнал формируется при помощи ЦАП
•Синусоидальный сигнал u(ti) = Umax sin(wti) аппроксимируется кусочно-ступенчатым сигналом
Низкочастотные цифровые генераторы
•Три варианта формирования кусочно- ступенчатого сигнала:
•с равномерным расположением узлов аппроксимации по времени ( Ti = const);
•с равноотстоящими узлами аппроксимации по уровню ( ui = const);
•с оптимальным (неравномерным) выбором узлов аппроксимации по времени и уровню ( Ti = var; ui = var).

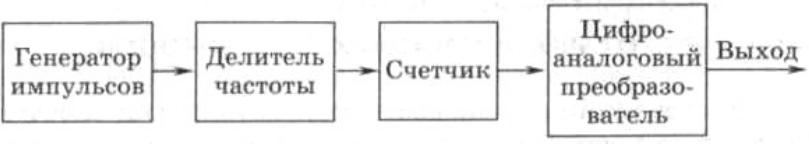

Низкочастотные цифровые генераторы
•Кварцевый генератор вырабатывает короткие импульсы Ти
•На выходе делителя частоты с регулируемым коэффициентом деления k получается новая последовательность импульсов с периодом следования Т = kTи, равным шагу дискретизации
•Импульсы поступают в счетчик емкостью m
•Кодовая комбинация, определяемая числом i импульсов
•Далее передается в ЦАП, где преобразуется в аналоговый гармонический сигнал
u(i T) = Umax sin(i2 /m)
Высокочастотные
генераторы
•Источник синусоидальных немодулированных или амплитудно-модулированных колебаний в диапазонах
•частот 30 кГц 50 МГц
•напряжений 1 мкВ 1 В
•Задающий LC-генератор вырабатывает синусоидальное напряжение1 2 LC
