Определение расчетных нагрузок в уровне подошвы фундамента
fn- коэффициент надежности по нагрузке для постоянной нагрузки, fn =1,13.
fb- коэффициент надежности по нагрузке для временной нагрузки, fb=1,30.
Усилия в уровне обреза фундамента:
N=800·1,13+200·1,3=1164 кН;
М=60·1,13+100·1,3=197,8 кН·м;
F=45·1,13+25·1,3=83,35 кН.
Усилия в уровне подошвы фундамента:
N=2,1·2,4·0,9·22,5·1,13+1164=1279,3 кН,
где 2,1·2,4·0,9 – размеры фундамента, м; 22,5 – средняя плотность материала фундамента и грунта на обрезах, кН/м3; 1,13 – коэффициент надежности по нагрузке.
М=197,8+83,35·0,9=272,8 кН·м; F=83,35 кН;
,

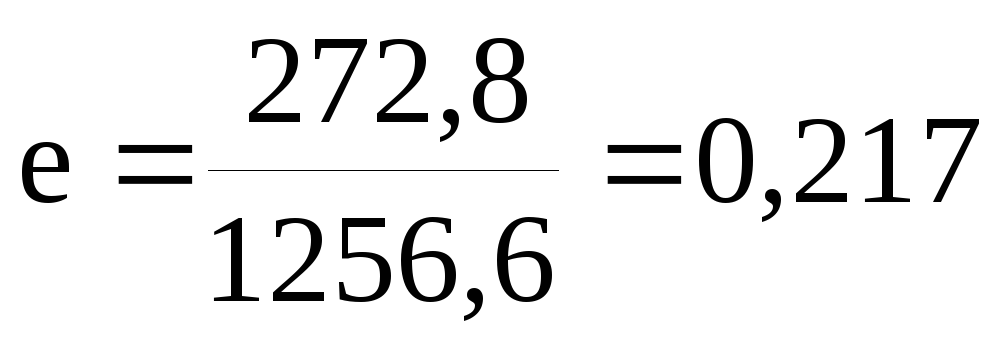

где е – эксцентриситет.
;

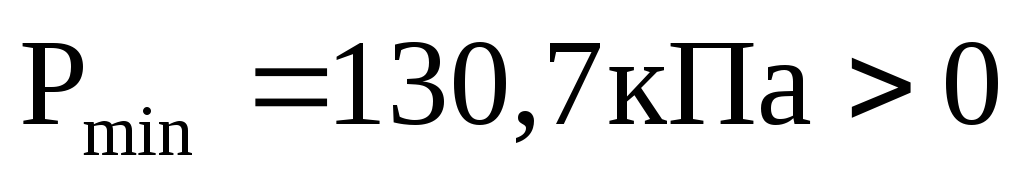

Pmax=389,0 кПа; Pmin=118,8 кПа;
1,2·R=1,2·413,8=496,6 кПаPmax=398 кПа.
Принимаем размеры фундамента: 1,8(b) x 2,25(l) м.
А=4,05м2;
R=1,1(0,7·1,0·1,8·19,35+79,3+106,8+161,7) =409,4 кПа;
1,2·R=491,3 кПа;
N=1,8·2,25·0,9·22,5·1,13+1164=1256,6 кН;
;
;
;
;
.
Расчет осадки фундамента
(прил. 2 2)
Условие:
SSu, (5 2)
где S – совместная деформация (осадка) основания и сооружения, определяемая расчетом; Su – предельное значение совместной деформации основания и сооружения, установленное в соответствии с указаниями п.п 2.51-2.55 2 и прил. 4 2.
Su=8 см;
, 1 прил. 2 [2])
где – безразмерный коэффициент, =0,8; zpi=·o; о=–zq0.
P - среднее давление под подошвой фундамента от нормативных нагрузок.
zq0=·dn=19,35·2,75=53,2 кПа. O 67,1.
Рис. 3. Схема распределения вертикальных напряжений
Нормативные усилия в уровне подошвы фундамента:
N=800+200+1,8·2,25·0,9·22,5=1082 кН;
М=60+100+70·0,9=223 кН·м;
F=45+25=70 кН;
;
Po=Р–zqo (см. рис. 3);
Po=267,2–19,35·2,75=214 кПа.
Толщина слоя hi=Z вычисляется из условия удобства входа в табл. 1 приложения 2 [2] при определении коэффициента .
;
;
Таблица 4.1
Z*=dn+ +Z, м |
Z от подош- вы ф-та, м |
Pbz= =zq= =Z, кПа |
0,2Pbz, кПа |
(табл. 1 прил. 2) |
zpi =o, кПа |
zp, кПа |
Rz, кПа |
, кНм3 |
E, МПа |
2,75 |
0,0 |
53,21 |
10,64 |
1,00 |
214,0 |
210,5
192,3
158,5
123,3
94,8
73,25
57,5
45,9
37,25
30,8
25,9
22,0 |
201,0 |
19,35
У.Г.В. |
15,25 |
3,11 |
0,36 |
60,18 |
12,04 |
0,9675 |
207,0 | ||||
3,47 |
0,72 |
67,14 |
13,43 |
0,83 |
177,6 | ||||
3,83 |
1,08 |
74,11 |
14,82 |
0,651 |
139,3 | ||||
4,19 |
1,44 |
81,07 |
16,21 |
0,501 |
107,2 | ||||
4,4 |
2,16 |
85,14 |
|
|
| ||||
4,55 |
1,80 |
86,60 |
17,32 |
0,385 |
82,4 |
9,71 | |||
4,91 |
2,16 |
90,09 |
18,02 |
0,2995 |
64,1 |
| |||
5,2 |
2,45 |
92,91 |
|
0,252 |
53,9 |
139 | |||
5,27 |
2,52 |
93,53 |
18,71 |
0,238 |
50,9 |
8,9
Н.Г.С.Т. |
8,75 | ||
5,63 |
2,88 |
96,74 |
19,35 |
0,192 |
40,9 | ||||
5,99 |
3,24 |
99,94 |
19,99 |
0,157 |
33,6 | ||||
6,35 |
3,60 |
103,14 |
20,63 |
0,131 |
28,0 | ||||
6,71 |
3,96 |
106,35 |
21,27 |
0,111 |
23,8 | ||||
7,07 |
4,32 |
109,55 |
21,91 |
0,0945 |
20,2 | ||||
8,1 |
5,35 |
118,70 |
|
0,064 |
13,7 |
281 |
10,81 |
27,5 |

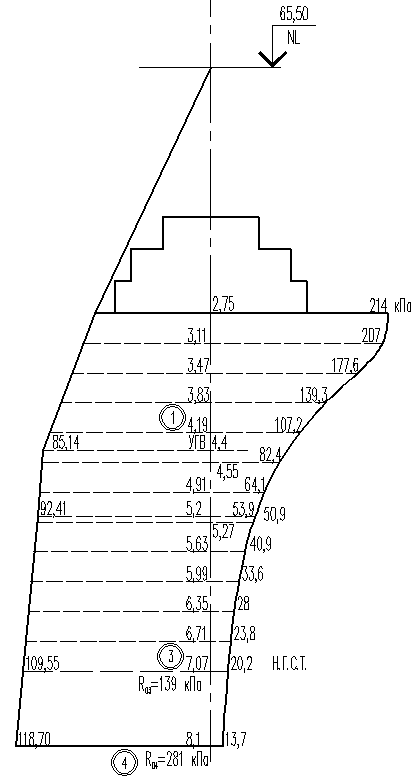

Рис. 4. Эпюры бытового и дополнительного давлений
