8. Диагональные насосы, схема устройства и принцип работы.

1-всасывающий патрубок,2-рабочее колесо,3-корпус насоса,4-выправляющий аппарат,5-радиальные подшипники,6-отвод,7-вал насоса.

Поток жидкости в диагональных насосах направлен по диагонали параллелограмма и складывается из диагонального и осевого направлений. С помощью выправляющего аппарата образуются параллельные струи направленные вдоль корпуса. Производительность и напор занимают промежуточное положение между осевым и центробежным насосом.

47. Водопроводные НС(в зависимости от назначения деляться на : 1 подъема, 2 подъема, мелеоративные, станции подкачки и циркуляционные.) НС1 подема. Забор воды ведется как из открытых источников водоснабжения(реки, озера), так и с закрытых (артезианские скважины). Забор воды насосами НС может осуществляться по 3 схемам: а) НС родает воду на ОС для хозяйственно питьевых нужды или производственных нужд, б)Насосы НС 1 подают воду в РЧВ без очистки(подача на хоз.пит.нужды воды возможно лишь при использовании артезианских скважин), ы)Подача воды непомтредственно потребителям. Производительность насосов в НС1 расчитывается как правило не среднечасовой расход в сутки макс.водопотребления. НС2 подъема предназначены для забора воды из рчв и подъем ее потребителям.Режим работы зависит от графика водопотребления.

30.построение суммарной характеристики параллельно и последовательно проложенных водоводов.

Цитата Павлины: «Строится хар-ка одно уч-ка, второго а потом складываются ординаты(прибавляем потери напора)»

При наличии на уч-ке трубопроводов разных диаетров строится характеристика для каждого из d участка.при подаче воды по 2-м параллельным трубопроводам строится суммарная характеристика работы насосов на 2 параллельных трубопровода.

составляется вспомогательная таблица для построения хар-ки одного трубопровода. Вторая хар-ка строится путем удвоения при заданной величине напора

№8

23.Геометрическое и динамическое подобие насосов.Формулы подобия и пересчёт по ним параметров насоса

ЦН,имеющие одинаковую конструкцию,но отличающиеся друг от друга размерами и числом оборотов мб объединены в группу по принципу геометрического и кинематического подобия.Геометрическое подобие рабочих колёс предполагает прапорциональность всех сходственных размеров и углов наклона лопаток.

=

Кинематическое подобие предполагает прапорциональность и одинаковое направление векторов скоростейв сходствие точки потока.

===;;

Теория подобия используется при конструировании насосов,а так же в процессе эксплуатации при необходимости изменения режима работы насосов.Для установления зависимости между напором,расходом,диаметром рабочего колеса насоса и числом оборотов воспользуемся формулами подобия

Рассмотрим 2 рабочих колеса,у которых диаметр на входе иH

-расстояние между дисками.

=-окружная скорость;=-

Из кинематического подобия:

Известно,что H=k

k-коэффициент,учитывающий конечное число лопаток

-коэффициент,учитывающий гидравлические потери

=

Если рабочие колёса насосов отличаются незначительно,то можно принять k=;=

Из подобия =

Из кинематического подобия =;

Тогда =*

Напоры прямопрапорциональны квадрату числа оборотов и диаметру рабочего колеса.

Известно так же,что расход Q=

У подобного колеса =

,т.к отличаются незначительно

=-объёмные потери

Тогда =* *

Из геометрического подобия следует :

==

Подставляем и получаем:

=

=(^3 *

Мощность : = (^5 * ()^3

Установленные формулы подобия позволяют:

1)Вести испытания на модели и результаты испытаний использовать при проектировании насосов с большими параметрами H и Q.

2)Изменять подачу и напор насоса путём изменения числа оборотов на валу насоса

3)Изменять подачу и напор насоса путём расточки рабочего колеса насоса

4)При конструировании насосов создавать серии однотипных насосов отличающихся друг от друга по производительности и напору.

Универсальная характеристика ЦН

Можно построить ряд характеристик для широкого диапазона чисел оборотов Воспользовавшись законом подобия.В этом случае КПД отдельно не делают,а показывают на графике и за линиями равных значений КПД.Такие характеристики называют универсальными.Они позволяют довольно просто устанавливать параметры Q,H,N,η при любом числе оборотов .По универсальной характеристике можно определить значение этих величин если например задан расход и напор

Ряд характеристик,полученых в результате пересчёта при различных значениях чисел оборотов и нанесение их на 1 график носит название универсальной характеристики.

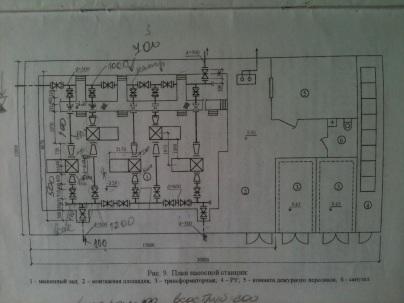

48. На НС1 целесообразно принимать вертикальные насосы. В том числе и артезианские, что способствует уменьшению размеров машинного зала в плане и часть улучшения условий работы персонала. НС1 как правило проектируют круглую вплане, способствует улучшению производства работ при строительстве.Строиться опускным способом. Глубина НС1 зависит от разностей уровней воды в поверхностном источнике и может достигать до 30м. Наземная часть проектируется прямоугольная в плане. В отличии от НС2 каждый насосный агрегат имеет отдельную всасывающую линию. Диаметр определяется из условия 100% подачи воды насосами. На напорных водоводах выходящих из здания НС на небольшом расстоянии от здания рекомендуется уст-ть камеры в которых размещаются задвижки, обратные клапаны и предохранительные клапаны а отдельно ставят колодцы, в которых размещаются первичные приборы для замера расхода воды подоваемой насосным агрегатом. При круглой в плане, ставят окна, сетки.НС2: НС2 подъема предназначены для забора воды из рчв и подъем ее потребителям. Режим работы зависит от графика водопотребления. Ступени работы насосов назн-ся так чтобы объем регулир-го бака был минимальный. Подземная часть машинного зала прямоугольная вплане, выполняется из монолитного. ж/б. Насосные агрегаты горизонтального типа. Надземная часть должна иметь подсобные помещения:комната обслуживания персонала,мастерская, помещение для размещения распределительных устройств, трансформаторная, монтажная площака, санузел. Так же в обоих НС должно иметься подвесное оборудование.

№9

9.объемные насосы(поршневые), схема устройства и принцип работы.

1-рабочая камера,2-пространство между 1и 5,3всасывающий трубопровод,4-напорный трубопровод,5-поршень,6-шток, соединяющий 5 с приводом, S-длина хода поршня/

В поршневом насосе простого действия при ходе поршня вправо внутри цилиндра создается разряжение. И из за разности давлений и разряжений вода поступает в 1 клапан.при ходе поршня влево под давление жидкость поступает в клапан на напорном трубопроводе и закрывает на 3. При этом жидкость устремляется в 4. При ходе поршня вправо цикл повторяется. Достоинства:1.высокий КПД, 2.возможность подачи малых объемов перекачиваемой жидкости с высоким напором.

Недостатки:1. Неравномерность подачи жидкости, 2.сложность соединения с приводом.

33. Параллельная работа однотипных и разных марок центробежных насосов. Графический анализ.

Параллельная работа насосов на заданную систему.

На насосных станциях как водопроводных так и канализационных при колебании водопотребления и притока сточных вод во времени возникает необходимость совместной работы нескольких одинаковых или разных марок насосных агрегатов. Параллельная система работы агрегатов используется тогда, когда:

Один насос не может обеспечить подачу расчетного количества воды.

Возникает необходимость изменять подачу воды в систему в больших пределах.

При параллельной схеме работы возможны варианты: а) в системе работают однотипные насосы, имеющие одинаковые напорно расходные характеристики. б) работают несколько насосов разных марок с разными напорно расходными характеристиками в) подача воды в систему осуществляется несколькими насосными станциями, расположенными на определенном расстоянии друг от друга.

При параллельной работе возникает необходимость в анализе работы насосного агрегата. 1) Какой напор и подачу обеспечивает каждый из автономно работающих насосов на заданную систему. С каким КПД работает и какая величина потребляемой мощности. 2) Какой напор, какая суммарная производительность, потребляемая мощность и КПД будут обеспечены при совместной работе нескольких насосов на заданную систему. 3) Какой напор, производительность, КПД и величина потребляемой мощности у каждого из параллельно работающих насосов.

Параллельной работой насосов- называется одновременная подача перекачиваемой жидкости несколькими насосами в напорный коллектор.

Параллельная работа насосов одной марки на заданную систему.

При совместной работе двух насосов координата А- Qa и Ha. Если в системе работает один насос, его рабочая точка соответствует:

В- рабочая точка автономно работающего одного насоса на заданную систему.

При параллельной работе подача каждого из насосов соответствует расходу Qk.

Величина снижения расхода при работе двух параллельно работающих агрегатов равна:

Анализ параллельной работы трех насосных агрегатов на заданную систему.

А- рабочая точка трех насосов на заданную систему. При автономной работе одного насоса рабочая точка в точке 1. 2-КПД автономно работающего насоса. 3- величина мощности потребляемой агрегатом.

При параллельной работе рабочая точка каждой из А перпендикулярна Н ось. 4-соответствует работе каждого из параллельно работающих агрегатов. 5- точка соответствует КПД каждого из параллельно работающих насосных агрегатов. 6- величина потребляемой мощности каждым из параллельно работающих насосных агрегатов.

Анализ параллельной работы насосов разных марок.

На насосных станциях при колебании водопотребления возникает необходимость совместной работы нескольких одинаковых или разных по производительности насосов.

Все показатели зависят от расхода. СЕ- характеристика водоводов. Н нулевое – напор насоса на закрытую задвижку. Сначала включают в работу насос с большей производительностью и напором. При снижении напора до величины Н нулевое второго насоса включают в работу второй насосный агрегат.

А- рабочая точка двух насосов разных марок работающих параллельно на заданную систему.

Если характеристика системы пересекает характеристику первого насоса, величина напора в котором больше величины начального напора второго насоса, включать в работу второй насос нельзя.

34. Последовательная работа ЦН, построение их совместной характеристики, графический анализ.

Последовательно в работу включают насосы в том случае когда один из насосных агрегатов не может обеспечивать подачу жидкости на заданную высоту.

Последовательной работой насосов называют работу когда один насос подает жидкость во всасывающих трубопровод другого, который подает воду в систему.

А- рабочая точка

№10

7.Артезианские насосы с погружным электродвигателем. Погружные насосы могут быть использованы при заборе воды из скважены при общей минерализации не более 1500 мг/л. Содержание хлоридов не более 350 мг/л, сульфаты не более 500 мг/л, сероводород не более 1.5 мг/л. Погружные насосы марки ЭЦВ лишены недостатков трансмиссионных насосов . Эти насосы имеют подачу Q от 0.63 до 1200 м3/ч. Напор Н от 12 до 680 м, КПД от 0.35 до 0.78. необходимый подпор от 1 до 12 метров.

1-сетка-фильтр на всасывающем патрубке, 2-насос,3-электродвигатель,4-обсадная труба скважины, 5-кабель для подачи эл.эн,6-напорный трубопровод,7-обратный клапан, 8-задвижка; z_ст-статический уровень воды, z_дин-динамический уровень воды

ЭЦВ8-25-100

Э-Электроприводный, Ц-центробежный, В-для воды, 8-внутренний диаметр осадной колонны скважены уменьшенный в 25 раз. 25-подача м3/ч, 100-напор в м.в.ст.

Насосный агрегат состоит из многоступенчатых насосов и погружного электродвигателя. Насосный агрегат подвешшивают в скважине на колонне водоподъемных труб и опускают под динамический уровень.

35(парал-ная работа насосов уст-х на разных нс).На НС как водопроводных так и КНС при колебании водопотребления и притока ст. вод во времени возникает необх-ть в совместной работе нескольких одинаковых или разных по производительности насосов. Паралель-я схема используется тогда, когда: 1)Один насос не может обеспечить подачу расчетного кол-ва воды. 2)Необходимо изменять подачу воду в больших пределах. При парал-й схеме работы насосов на сеть возможны варианты: а)в системе работают насосы одной марки, с одинаковыми харак-ми, б) работает несколько насосов с разными харак-ми. При проект-нии НС необходимо опред-ть:1)Какой напор и подачу обеспечивает насос работая равномерно,какую будет потреблять мощность и с каким кпд работает 2)Какой напор, какая суммарная подача, потребление мощности и кпд будет обеспечиваться насосной установкой при совместной работы насосов.3)Какой напор, подачу будет обеспечивать каждый из парал-но раб-х насосов в данной системе. Паралельной работой насосов наз-ся одноврем-ое перекачивание жидкости несколькими насосами в общий напорный коллектор. Необх-ть в парал-й работе нескольких насосов возникает в тех случаях, когда невозможно обеспечить треб-й расход воды подачей одного насоса.Кроме того, поскольку водопотребление в населенном пункте неравномерно по часам суток и по сезонам года, то регулировать подачу нс можно за счет изменения числа однов-но раб-х насосовпараллельная работа с одинаковыми характеристиками.параллельная работа насосов с разными хар-ми

№11

29.Характеристика трубопровода,построение и её использование при подборе насосов.Фактическая подача насоса.

При прокктировании новой НС или при анализе работы действующей,возникает необходимость определить режим работы насосов в течение суток..Наиболее просто этот вопрос решается графически,путём совмещения характеристик насоса и характеристики системы.Называется этот метод-метод наложения характеристик.

Известно,что полный напор насоса определяется по формуле:

H=

-геометрическая высота всасывания

-сумма гидравлических потерь насоса на всасывающем трубопроводе

-геометрическая высота нагнетания

-величина потерь напора в коммуникациях машинного зала(потери нс)

- сумма гидравлических потерь насоса на напорном трубопроводе

=3-2м -свободный излив=1-2м

=

Зная величину потерь напора в напорном трубопроводе строится характеристика.Для этого строится вспомогательная табличка

Q
=

65,Способы заливки центробежных насосов!

ЦН не обладают способностью самовсас. Поэтому для того чтобы насос начал всасывать от источника до агрегата и насос должны быть заполнены водой перед пуском. В зависимости от расположения насосов заливка их может осуществляться различными способами.

А) Когда отметка оси насоса ниже отметки расчетного уровня воды в источнике

1)Воздушник с вентилем

2)всасывающий водопровод с задвижкой

3) насосный агрегат

Б) если насос расположен выше уровня воды в источнике

1)всасывающий водопровод

2) напорный трубопровод

3)насосный агрегат

4) трубопровод от вышерасположенного бочка, для подачи воды для заливки насосного агрегата.

5) патрубок с вентилем

6) приемный клапан

В) Если насос подает воду в достаточно длинный напорный коллектор. Заливку можно производить водой из напорного коллектора через трубу с вентилем (байпас) установленным в обход задвижки и обратного клапана на напорном патрубке насоса. В этом случае обязательно должен быть установлен приемный клапан.

Недостатки приемных клапанов устанавливаемых на всас. Трубопроводах

1)Промышленные клапаны выпускаются на диаметр всасывающих труб до 400 мм.

2)клапаны создают значительные гид. Потери уменьшая и без того ограниченную геометрическую высоту всасывания.

3)при отсутствии клапанов на всасывающию заливку можно осуществить путем создания во всас. Трубопроводе с помощью эжектора.

№12

51. НС2. : НС2 подъема предназначены для забора воды из рчв и подъем ее потребителям. Режим работы зависит от графика водопотребления. Ступени работы насосов назн-ся так чтобы объем регулир-го бака был минимальный. ., nмакс-максимальны % подачи воды насосами в сутки максимального водопотребления. Qсут-муточный расход воды. Чем больше процент тем больше Qmax. Режим работы насосов НС назначают из условия минимального объема регулирующей емкости. Пополнение регулирующей емкости должно наблюдаться в часы минимального водопотребления. При ступенчатой работе насосов НС вместимость регулирующей емкости меньше, чем при равномерной работе. Но увеличивается число агрегатов, а следовательно и площадь машинного зала. Кроме того увеличивается вместимость РЧВ, так же увеличивается диаметр напорных труб-в от НС до потребителя. Для малых водоводов выгоднее равномерная работа насосов, в для больших- ступенчатая. При этом объем регулирующей емкости должен изменяться 2,5-6% от расчетного суточного расхода. Для станций средней производительности, чем больше длина водоводов, тем выгоднее иметь равномерную работу насосов. Объем рег-й емкости 8-15%. Напор насосов НС2 зависит от расположения регулирующей емкости. Определение полного напора насосов осущес-ся после расчета водопроводной сети. Возможны 2 варианта: с башней в середине сети., Нг-геом. Высота подъема, Нр=z2-z1, z2- отметка земли у ВБ, z2-отметка минимального уровня воды в РЧВ., Нст.в.-высота ствола башни, Нб.б.-высота бака башни, hсв-свободный излив воды в бак башни, hн-потери напора в коммуникациях машинного зала НС, hп.в.-потери напора во всас-м труб-де, , hс-сумма потерь от точки подключения до диктующей точки Н=Нст+, 2)При работе насосовс башней в конце сети напор насоса опред-ся для 2х расч-х случаев:а)для часа макс. потребления , Нст=Нг+Нсв+hн., Нг-геом. Высота подъема воды в точке сходов потоков. Нг=z-z1, z1метка минимального уровня воды в РЧВ, z-геодезическая отметка земли в диктующей точке.hс-сумма потерь от точки подключения до диктующей точки. Б) напор насоса в часы максимального транзита в башню. Нтр=Нг+Нст.т+Нб.б.+hн.+hсв+hп.н.+hн.е.,, Нг-геом. Высота подъема воды, Нг=z3-z1, z3-геодез-я отметка земли у ВБ. Z1-отм-ка минимального уровня воды в РЧВ. , подбор насосов ведется по расходу для макс. водопотребления и по напору в часы транзита.

26.Коэффициент быстроходности насоса и его связь с конструктивными особенностями раб.колеса

Для сравнения различных типов колёс ЦН выполняемых для различных напоров и производительности можно пользоваться коэффициентом быстроходности.

Коэффициентом быстроходности называют число оборотов колеса,которое во всех деталях геометрически подобно рассматриваемому колесу насоса и подаёт расход 75л/с.При Н=1м.вод.ст. и полезной мощности в 1 лошадиную силу

Где n-число оборотов на валу насоса

–подача и напор в оптимальной точке работы насоса

Если насос с двухсторонним выходом воды в формулу вместо подставляется/2

В зависимости от коэффициента быстроходности насосы подразделяются на :

-Тихоходные 50.Насосы с высоким Н и низкойQ

-Нормальной быстроходности 150.

-Быстроходные 150.У них незначительный напор и большаяQ

У тихоходных насосов:

=3-2.5

У нормальных насосов:

=2

У быстроходных:

=1.4-1.8

Насосы так же бывают полуосевые ,у которых соотношения диаметра на входе и на выходе практически равны.=1.1

Осевые-низконапорные насосы которые применяют для подачи больших расходов и незначительных напоров =1.0

№13

32.Влияние колебания уровня воды в источнике на режим работы ЦН

Призаборе воды из поверхностных источников уровень воды в источнике меняется по сезонам года.В паводок-возрастает,в межень снижается.Соответственно в паводок величина статического напора уменьшается,а летом возрастает.

А-рабочая точка летом(межень)

-рабочая точка в паводковый период

В паводковый период расход больше чем в межень

Мощность соответственно больше на величину

Как правило насосы подбирают на меженный режим работы.Если электродвигатель был подобран на режим работы при низком уровне он будет работать с перегрузкой и может выйти из строя.В этом случае необходимо при повышении уровня регулировать подачу насоса,путём прикрытия задвижки на напорном трубопроводе насоса.

27.Теоритическое обоснование обточки рабочего колеса насоса.Расчёт обточки колеса ЦН.Предельная величина обточки

Область ЦН может быть значительно расширена за счёт срезки рабочего колеса насоса.Насосы,выполняемые заводом имеют максимальный диаметр рабочего колеса.В эксплуатационных условиях для того,чтобы согласовать работу насоса с характеристикой системы,в которых работает насос,возникает необходимость в срезке диаметра рабочего колеса.Возможность срезки предусматривается заводом изготовителем.Изменение диаметра рабочего колеса влияет на положение рабочих характеристик насосов.Для определения срезки колеса

насоса пользуются формулами подобия.При постоянном числе оборотов на валу рабочего колеса

N=const;

;;т.к

Если ;,

Где и-напор и подача после расточки рабочего колеса до величины

.Q и H –напор и подача при первоначальном диаметре рабочего колеса

.заменим =;=;

Отсюда =;=;;*Q;=К

Получаем Н=КQ при

Если Н=К.Приведённые формулы называются формулами подобия или формулами прапорциональности .Они позволяют по одной опытной характеристике насосаQ-H построить ряд характеристик при измененном диаметре рабочего колеса.Для определения расточки рабочего колеса необходимо выполнить сл.расчёты.

60 Подъемно-транспортное оборудование.

Насосные станции оборудуются грузоподъемными механизмами для монтажа и демонтажа (при ремонте) насосных агрегатов, арматуры и другого оборудования. Количество комплектов подъемно-транспортного оборудования и схема его работы зависят от расположения машинного зала относительно поверхности земли, от вида транспорта, на котором насосы и арматура подаются к насосной станции.Для перемещения грузов используют тали ручные с кошками и без них, электротельферы, кран-балки и мостовые краны.Тали ручные предназначены только для подъема груза на небольшую высоту (от 3 до 12 м); приводятся в действие тяговой цепью. Существуют тали шестеренчатые, червячные. Грузоподъемность талей от 0,5...10 т, скорость подъема груза 0,6...0,1 м/мин.Тали ручные с кошками служат для подъема и перемещения груза в продольном направлении. Кошками называют тележку, которая перемещается по рельсовому пути тяговой цепью. Этот вид грузоподъемного механизма используют преимущественно для обслуживания щитовых затворов, решеток и подобных устройств.Тали электрические (тельферы) представляют собой самоходную тележку, передвигающуюся по подвесномумонорельсу..Кран-балки подвесные обеспечивают подъем и перемещение груза в продольном и поперечном направлении. Существуют ручные и электрические кран - балки. Грузоподъемность кран - балок 0,5 - 5 м, длина монорельса 3 - 12 м.Краны мостовые ручные и электрические подобны подвесным кран-балкам, но отличаются от них большей грузоподъемностью. Ходовая часть мостовых кранов перемещается по рельсам, уложенным по верхним поясам несущих балок.Грузоподъемность однобалочных ручных кранов 3,2 - 8 т, пролеты от 4,5 до 12 м, высота подъема грузов до 12 м. В насосных станциях обычно применяются 5 - 10 тонные краны мостовые электрические. Пролет кранов от 11 до 31,5 м. Чаще всего в насосных установках в качестве грузозахватных устройств используют крюки, которыми оборудованы тали, краны и другие механизмы. Грузы к крюкам подвешивают с помощью чалочных приспособлений (строп).Специально для круглых насосных станций выпускаются радиальные мостовые краны. Несущая балка такого крана одним концом опирается на опору в виде центральной цапфы с радиально - сферическим подшипником, а другим - на торцовую балку с колесами, передвигающуюся по круговому рельсу, уложенному по выступу стены.В незаглубленных и полузаглубленных насосных станциях монтируемый груз забирается подъемно - транспортным оборудованием с грузовой платформы кузова автомобиля и подается к месту монтажа или на промежуточную монтажную площадку. В заглубленных насосных станциях подъемно - транспортным оборудованием верхнего помещения подается к монтажному люку и через него опускается на монтажную площадку машинного зала. С этой площадки транспортным оборудованием машинного зала подается к месту монтажа. Проходы вокруг оборудования на монтажной площадке должны быть не менее 0,7 м.Грузоподъемность подъемно - транспортного оборудования следует выбирать по массе наибольшей монтажной единицы с учетом 10 % надбавки54Канализационные нас. станции. Их классификация. Кнс устраивают для перекачки сточных жидкостей в тех случаях когда рельеф местности не позволяет использовать самотечный режим или когда заложение самотечных колодцев получ слишком большим и их прокладка становится экономически не выгодной.Кнс, так же как и водопроводные делятся на 3 категории надёжности :1- не допуск перерыва и уменьшении подачи сточных вод,2перерыв не более 6 ч, 3 перерыв не более 24ч.Кнс делятся:-по роду перекачиваемой жидкости: для перекачки хоз-фикальных стоков, производственно-сточных вод. Дождевых, талых

№14

28.Построение характеристики Q-H ЦН после обточки колеса.

1)Определяют коэффициент быстроходности насоса до того,чтобы установить по какой из формул вести расчёт.

2)Из уравнения прапорциональности определяют коэффициент К=или К=.Вместоподставляют значение требуемой рабочей точки.

3)по Координатам Q-H строят характеристику насоса и характеристику линий прапорциональности.Для её построения составляют вспомогатльную табличку

Воспользуемся формулами подобия определим диаметр рабочего колеса:

;,где,-требуемые напор и подача после обточки.

;;H и Q—кооординаты точки пересечения линии режимных точек с характеристикой насоса

Н=;Q=

Из формулы подобия определяем диаметр рабочего колеса

,где Д-диаметр колеса до расточки,принимается по справочным данным (каталогу)

4)После определения диаметра рабочего колеса после расточки составляется вспомогательная таблица для

Где Q и H-произвольно взятые точки на характеристике насоса до расточки рабочего колеса.Для каждого значения координаты взятой точки на характеристике насоса пересчитывают координаты подобных взятых в зависимости от соотношения:

Q ;Н;

По полученым данным строят новую характеристику насоса,кот.пройдёт через требуемую рабочую точку.

На расточке рабочего колеса насоса несколько изменяется КПД насоса.Его переситывают по формуле:

Где и-КПД насоса после расточки и до расточки.

-диаметр расточенного колеса.

Установлено ,что КПД насоса уменьшается на 1% при каждом 10% обточки колеса с коэффициентом быстроходности =60-200 и на 1% при 4 % расточки для насосов с.Если коэффициент быстроходности11-15%

При 7-11%

50. НС1 подема. Забор воды ведется как из открытых источников водоснабжения(реки, озера), так и с закрытых (артезианские скважины). Забор воды насосами НС может осуществляться по 3 схемам: а) НС родает воду на ОС для хозяйственно питьевых нужди или производственных нужд, б)Насосы НС 1 подают воду в РЧВ без очистки(подача на хоз.пит.нужды воды возможно лишь при использовании артезианских скважин), ы)Подача воды непомтредственно потребителям. Производительность насосов в НС1 расчитывается как правило не среднечасовой расход в сутки макс.водопотребления. при заборе воды из артезианской скважины и подачи ее в РЧВ:, напор насосов при заборе воды из поверхностного источника зависит от высоты максимального уровня воды в смесителе ОС и минимального уровния воды во всас-м коллекторе. , Нг.в.-геом.высота всасывания. Нг.н.-геом.высота нагнетания,hн-потери напора в нс, hсв-свободный излив воды, hн.в.=0, hп.н.-потери напора в напорном труб-де. Напор насоса при подаче воды из скважины в РЧВ:, гдеHст=z-zд. Zд-отметка данного уровня воды в скважине, устанавливается после откачки. hскв.-потери напора в скважине. , а дробь это скоростные потери напора на входе в насос.

№15

6. артезианские насосы с трансмиссионным валом. Предназначаются для подъема подземных вод. Их устанавливают в скважинах. Артезианские насосы выпускаются двух типов: 1.с трансмиссионным валом НА, А, АТН, ТНА-насос артезианский турбинный.

недостаток артезианских насосов с трансмиссионным валом, наличие трансмиссионоого вала, длина которого лимитирована, а значит и ограничена высота подъема воды из скважены. Кроме того трансмиссионный вал очень сложный в монтаже и эксплуатации. Указанных недостатков лишены погружные насосы марки ЭЦВ. Эти насосы имеют подачу Q от 0.63 до 1200 м3/ч. Напор Н от 12 до 680 м, КПД от 0.35 до 0.78. необходимый подпор от 1 до 12 метров.

37. качественный способ( при нем изм-ся хар-ка насоса). Кач-ный способ-засчет либо расточки рабочего колеса насоса, либо изменения числа оборотов на валу насоса.Чтобы согласовать работу насоса с хар-кой системы(водоводов), в которй работает насос возникает необ-ть еменьшения d рабочего колеса насоса.Возможность обточки претусмотрена заводом изготовителем. Расточка ведется по формулам подобия насоса. Изменение числа оборотов на валу двигателя ведет к изменению хар-ки QH насоса. Эффект регулирования достигается путем изменения частоты и амплитуды трехфазного напряжения поступающего на эл.двигатель. Таким образом изменяя параметры питающего напряжения можно изменять скорость вращения вала эл.двигателя как увел, так и умень. это изменение режима работы насосов за счет изменения числа оборотов на валу насосаэто при расточке рабочего колеса

54.КНС. Их классификация.

КНС устраивают для перекачки сточных вод в тех случаях, когда рельеф местности не позволяет использовать самотечный режим. Или когда заложение самотечных коллекторов получается слишком большим и заложение их ставится экономически невыгодным. Для устойчивой и более равномерной работы насосов КНС имеют регулирующий приёмный резервуар. КНС классифицируются по признакам:

1. По расположению в общей схеме. Делятся на районные, принимающие сток от отдельных участков кан-ой сети, и перекачивающие их в ближайший другой коллекторили непосредственно на очистные сооружения; и главные н.ст., принимающие сток от всего населённого пункта.

2. По роду перекачиваемой жидкости м.б. для перекачки хоз-но – фикальных вод.

3. По расположению приёмного рез-ра: совмещённые с пр. рез., с отдельным пр. рез..

4. По расположению отн-но поверхности земли: незаглублённые (в которых пол машинного зала находится на уровне земли) , заглублённые.

5. По характеру управления насосными агрегатами м.б. с ручным управлением, полностью автоматизированные, и с дистанционным управлением.

6. По расположению оси насоса отн-но высокого положения жидкости в приёмном резервуаре: м.б. с насосными агрегатами, работающими на всас.

7. По надёжности действия КНС делятся на три категории: 1)не допускается перерыва или снижения подачи сточных вод; 2)перерыв не более 6ч.; 3)перерыв менее 24 ч.

Для обеспечения надёжности действия н.ст. в машинном зале кнс устанавливают резервные нас. агрегаты.

55.Приёмный резервуар кнс, его оборудование. Определение ёмкости пр.р-ра.

Назначение пр.р. кнс заключается в том, чтобы создать условие для более равномерной работы насосов и регулировать прод-ть их рабочих циклов.

№16

38. количественный способ(при нем изменяется хар-ка системы или водовода). Количественный способ достигается за счет рег-ния перекрытия задвижки на напорном труб-де. На напорном труб-де всегда уст-т задвижки предназначенные для откл-я насоса от сети, как в момент пуска в работу, так и при остановке на ремонт. Поэтому регулировать работы насоса с помощью задвижки, можно изменять подачу от 0, при закрытой задвижке, и до max при полностью открытойэто регулирование подачи насоса с помощью задвижки
