Вариант конструкции с блокируемым дифференциалом

Задний ведущий мост грузовых автомобилей ЗИЛ с одинарной гипоидной главной передачей и блокируемым дифференциалом представлен на рисунке 2.

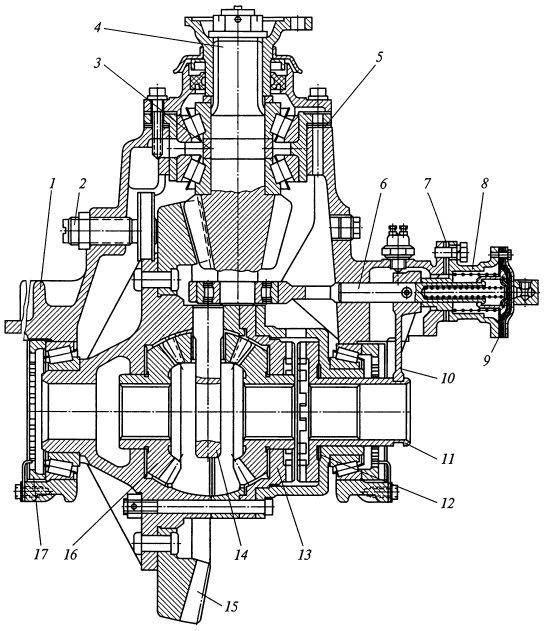

Рисунок 2 - Задний ведущий мост с блокируемым дифференциалом грузовых автомобилей ЗИЛ

1 — картер; 2 — болт; 3 — втулка; 4, 15 — шестерни главной передачи; 5, 7 — прокладки; 6 — шток; 8 — пневмокамера; 9 — диафрагма; 10 — вилка; 11, 13 — муфты; 12 —корпус; 14 — крестовина; 16 — полуосевая шестерня; 17 — гайка

Ведущая шестерня 4 главной передачи вместе с валом установлена на трех подшипниках. Два роликовых конических подшипника размещены в специальном стакане, а цилиндрический роликовый подшипник — в перегородке картера 1.Регулировка затяжки конических подшипников производится распорной втулкой 3, установленной между ними.

Ведомая шестерня 15 главной передачи приклепана к фланцу левой чашки дифференциала. Ее перемещение при пиковых нагрузках ограничивает опорный болт 2, ввернутый в катер и закрепленный контргайкой. Зазор между торцами ведомой шестерни и болта составляет 0,15...0,25 мм.

Зацепление шестерен главной передачи регулируется прокладками 5.

Дифференциал конический, симметричный, малого трения, четырехсателлитный, с блокировкой. Корпус дифференциала состоит из двух чашек, соединенных между собой болтами. В корпусе закреплена крестовина 14 с сателлитами, которые находятся в зацеплении с полуосевыми шестернями 16. Дифференциал установлен на двух конических роликовых подшипниках, затяжка которых производится регулировочными гайками 17.

Дифференциал имеет механизм блокировки, который повышает проходимость и тяговые свойства автомобиля.

В механизм блокировки входят корпус 12 и муфта 13. Корпус крепится болтами к правой чашке дифференциала.

Привод управления механизмом блокировки дифференциала пневматический. Управление механизмом производится клавишей, расположенной в кабине на панели приборов.

При включении механизма блокировки дифференциала сжатый воздух из пневмосистемы автомобиля поступает в пневматическую камеру 8 и воздействует на диафрагму 9. Диафрагма перемещает шток 6 с вилкой 10 и муфтой 11включения блокировки. В результате муфта 11 включения торцовыми зубьями соединяется с зубьями муфты 13 блокировки, и правая полуось с чашкой дифференциала блокируется.

Зазор между торцами зубчатых муфт включения и блокировки, равный 1,5...2,5 ммрегулируется прокладками 7.

Полуоси заднего ведущего моста фланцевые, разгруженные. Они прикрепляются к ступицам ведущих колес автомобиля, которые устанавливаются на наконечниках балки моста на конических роликовых подшипниках.

Ведущий мост КамАз

Средний ведущий мост грузовых автомобилей КамАЗ (рисунок 1) имеет конструкцию, аналогичную заднему ведущему мосту. Отличием является наличие в среднем ведущем мосту блокируемого межосевого дифференциала, картер которого крепится к картеру главной передачи моста.

Межосевой дифференциал конический, симметричный, малого трения; имеет конструкцию, аналогичную межколесному дифференциалу. Межосевой дифференциал состоит из разъемного корпуса, крестовины, четырех сателлитов и двух конических шестерен привода среднего и заднего ведущих мостов.

Рисунок 1 - Задний ведущий мост грузовых автомобилей КамАЗ

1 — шайба; 2 — контргайка; 3 — ступица; 4 — сапун; 5 — ведущий вал; 6, 7, 12 — шестерни; 8 — картер; 9 — балка; 10 — сателлит; 11 — крестовина; 13 — корпус; 14 — полуось; 15 — гайка

Блокировка межосевого дифференциала осуществляется специальным механизмом, корпус которого укреплен на картере дифференциала.

Привод механизма блокировки дифференциала пневматический, рычаг его управления находится на щитке приборов в кабине водителя.
