Министерство образования и науки российской федерации
федеральное Государственное бюджетное образовательное учреждение
высшего профессионального образования
НИЖЕГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ
ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
им. Р.Е. Алексеева
Кафедра «Технология и оборудование машиностроения»
Курсовая работа
по дисциплине «Технологическая оснастка»
Тема: Проектирование механизированного приспособления на операцию механической обработки №015 Сверлильная
Выполнил: Жидков С.А. _______________
группа 09-ТМу-1
Руководитель: Фролова И.Н. ____________
Работа защищена «___» _________ 2012г.
(дата)
с оценкой _____________
Нижний Новгород 2012
Содержание:
1. Анализ исходных данных ……………………………………………... 3
2. Анализ возможных схем базирования ……………………………....... 6
3. Выбор и расчет установочных элементов ……………………………. 7
4. Выбор места приложения силы закрепления ………………………… 7
5. Расчет сил действующих на заготовку ……………………………….. 7
6. Расчет погрешности закрепления ………………...…………………... 9
7. Выбор механизма закрепления ………………………………………... 10
8. Кинематический анализ ……………………………………………….. 12
9. Компоновка приспособления …………………………………………. 13
10. Расчет приспособления на точность ………………………………… 14
Список литературы ……………………………………………………….. 16
Приложение А: Спецификация ………………………………………….. 17
1. Анализ исходных данных
1.1. Анализ технологического процесса до операции, для которой разрабатывается приспособление.
До операции сверления обрабатываются все поверхности окончательно, за исключением нарезания резьбы, и имеют следующие размеры: и торцы ис чистотой поверхности Ra3,2.
Рисунок 1 - Эскиз заготовки поступающей на сверлильную операцию.
1.2. Анализ операции, для которой разрабатывается приспособление.
На заданной операции обрабатывается четыре отверстия , выдерживая размер.
Станок фрезерно-сверлильно-расточной, модель станка МА 655А с числовым программным управлением и автоматической сменой инструмента
Основные параметры и размеры.
Высота поверхности стола над полом мм 900
Рабочая поверхность стола мм
длина 1070
ширина 500
Расстояние от поверхности стола до торца шпинделя, мм:
наибольшее 810
наименьшее 140
в ucxoдном положении 770
Расстояние от оси шпинделя до верт. направляющих стойки ,мм 560
Наибольшие перемещения в следящем режиме ,мм:
продольное стола "X 1000
поперечное салазок "У" 500
вертикальное фрезерной головки Z 690
Пределы paбочих подач, мм/мин 5... 1200
Ускоренные перемещения , мм/мин 5…3000
Регулирование рабочих подач Ступенчатое
Пределы чисел оборотов шпинделя, об/мин 20…2500
Габаритные размеры станка , мм
длина 2600
ширина 2930
высота 3550

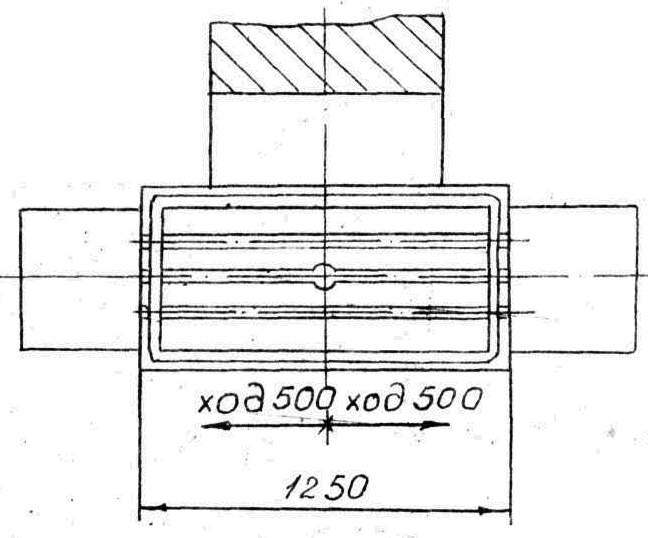

Рисунок 2 - Габариты рабочего пространства

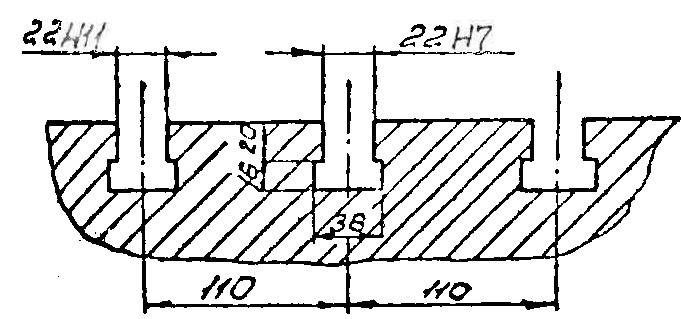

Рисунок 3 - Т – образные пазы стола

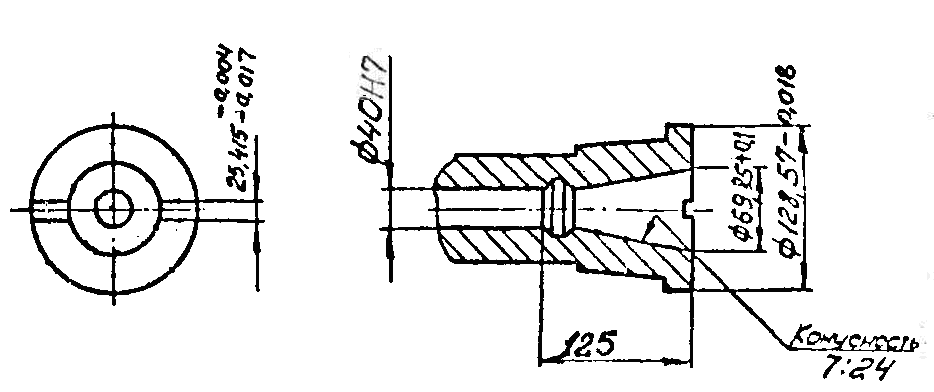

Рисунок 4 - Передний конец шпинделя
Рисунок 5 - Эскиз детали после сверления четырех отверстий
