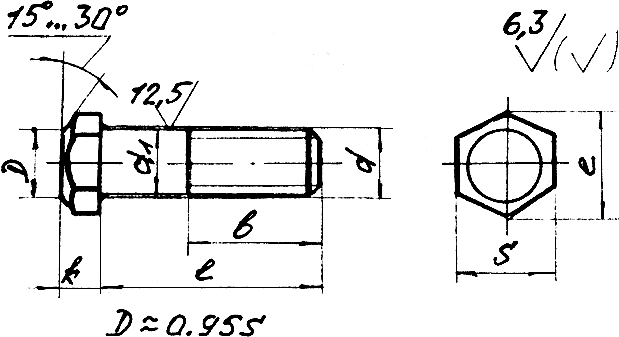

Болты по гост 7798-70
|
Исполнение 1
|
Пример
условного обозначения болта исполнения
1, диаметром резьбы d=12мм,
длиной
Болт М12-6д×60.48 ГОСТ 7798-70 |
=60мм,
с крупным шагом резьбы, с полем
допуска резьбы 6д, класса прочности
4.8, без покрытия.Таблица 1 в миллиметрах
|
Номинальный диаметр резьбы d |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 | |
|
Шаг резьбы |
Крупный |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
Мелкий |
— |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 | |
|
Диаметр стержня d |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 | |
|
Размер под ключ S |
10 |
13 |
16 |
18 |
21 |
24 |
27 |
30 |
34 |
36 |
41 |
46 |
55 |
65 |
75 | |
|
Высота головки k |
4 |
5,3 |
6,4 |
7,5 |
8,8 |
10 |
12 |
12,5 |
14 |
15 |
17 |
18,7 |
22,5 |
26 |
30 | |
|
Диаметр
описанной окружности
|
10,9 |
14,2 |
17,6 |
19,9 |
22,8 |
26,2 |
29,6 |
33 |
37,3 |
39,6 |
45,2 |
50,9 |
60,8 |
71,3 |
82,6 | |
Болты по гост 7798-70
Таблица 2 в миллиметрах
|
Длина
болта
|
Длина резьбы в при номинальном диаметре резьбы d | ||||||||||||||
|
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 | |
|
30 |
18 |
22 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
— |
— |
— |
— |
|
(32) |
18 |
22 |
26 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
— |
— |
— |
|
35 |
18 |
22 |
26 |
30 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
— |
— |
|
(38) |
18 |
22 |
26 |
30 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
— |
— |
|
40 |
18 |
22 |
26 |
30 |
34 |
Х |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
— |
|
45 |
18 |
22 |
26 |
30 |
34 |
38 |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
— |
|
50 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
Х |
Х |
Х |
Х |
Х |
Х |
— |
— |
|
55 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
Х |
Х |
Х |
Х |
Х |
Х |
— |
|
60 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
Х |
Х |
Х |
Х |
Х |
— |
|
65 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
Х |
Х |
Х |
Х |
Х |
|
70 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
Х |
Х |
Х |
Х |
|
75 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
Х |
Х |
Х |
|
80 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
Х |
Х |
Х |
|
(85) |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
Х |
Х |
Х |
|
90 |
18 |
22 |
26 |
30 |
34 |
38 |
42 |
46 |
50 |
54 |
60 |
66 |
78 |
Х |
Х |
Примечание: размеры болтов, подчёркнутые или взятые в скобки, применять не рекомендуется. Знаком «Х» отмечены болты с резьбой на всей длине стержня.

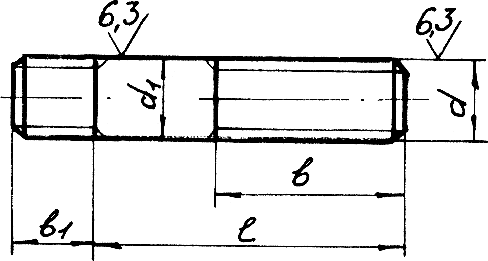

Шпильки по гост 22032-76
|
Исполнение 1
|
Пример
условного обозначения шпильки
исполнения 1, диаметром резьбы d=16мм,
с крупным шагом Р=2мм,
с полем допуска 6д, длиной
Шпилька М16-6д×120.58 ГОСТ 22032-76 |
=120мм,
класса прочности 5.8, без покрытия.
Таблица 1 в миллиметрах
|
Номинальный диаметр резьбы d |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 | |
|
Шаг резьбы |
крупный |
0,4 |
0,45 |
0,5 |
0,7 |
0,8 |
1 |
1,25 |
1,5 |
1,75 |
2 |
2 |
2,5 |
2,5 |
2,5 |
3 |
3 |
3,5 |
4 |
4,5 |
5 |
|
мелкий |
— |
— |
— |
— |
— |
— |
1 |
1,25 |
1,25 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2 |
2 |
2 |
3 |
3 |
3 | |
|
Диаметр стержня d1 |
2 |
2,5 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 | |
|
Длина ввинчивае-мого резьбового конца b1 |
3 |
3 |
3 |
4 |
5 |
6 |
8 |
10 |
12 |
14 |
16 |
18 |
20 |
22 |
24 |
27 |
30 |
36 |
42 |
48 | |
