гелия (42 He) и обладающими двумя единицами заряда. Масса альфа-

частицы m = 6,64 10-27 кг и заряд q = 3,204 10-19 Кл. Радиоактивное превращение атомного ядра, сопровождающееся вылетом из него альфачастиц, называется альфа-распадом.

Альфа-распад может быть выражен следующим соотношением:

AZ X AZ 42Y 42He .

Зарядовое число Z распадающегося ядра AZ Z при альфа-распаде уменьшается на две единицы, массовое число A – на четыре единицы. Примером альфа-распада может служить радиоактивное превращение

23994 Pu с испусканием альфа-частиц различных энергий (5,11; 5,14; 5,16

МэВ)и гамма-квантов (0,02; 0,05 МэВ). Гамма-кванты испускаются дочерними ядрами U-235 находящимися в возбужденном состоянии.

94239 Pu 23592 U 42He .

Основными источниками альфа-излучения являются естественные радиоактивные изотопы, многие из которых испускают при распаде альфачастицы с энергией в пределах от 2 до 8,8МэВ. При этом все ядра одних радионуклидов испускают альфа-частицы, обладающие одной и той же

10 % альфа-частиц имеют энергию 4,58 МэВ, 86 % – 4,40 МэВ и 4 % –

Альфа-частицы обладают наиболее высокой ионизирующей способностью и наименьшей проникающей способностью. Их удельная ионизация – линейная плотность ионизации – изменяется от 25 до

60 тыс. пар ионов на 1 см пути в воздухе. На образование одной пары ионов требуется около 34 эВ. Длина пробега этих частиц в воздухе при нормальных условиях – от 2,5 до 8,6 см; в биологических средах – не превышает 70 мкм.

Длина пробега частиц зависит от энергии. Разные группы альфачастиц, даже испускаемые одним и тем же радиоактивным ядром, могут иметь различные энергии и, следовательно, различные длины пробега. Скорости движения альфа-частиц в воздухе в зависимости от энергии находятся в интервале от 14000 до 22500 км/с.

Длина пробега R (см) в воздухе альфа-частиц с энергией от 3 до

8 МэВ может быть вычислена по экспериментальной формуле Гейгера

Взаимодействие альфа-частицы с веществом проявляется во взаимном отталкивании с положительно заряженными ядрами и притяжении с отрицательно заряженными электронами атомов. Взаимодействие с ядрами не играет существенной роли, т.к. ядер в веществе значительно меньше, чем электронов. Кинетическая энергия альфа-частиц при их прохождении через вещество затрачивается главным образом на возбуждение и ионизацию атомов среды и диссоциацию молекул.

Когда альфа-частица окончательно израсходует весь свой запас кинетической энергии, то присоединяет к себе два электрона и превращается в нейтральный атом гелия.

Кожа человека задерживает полностью альфа-частицы. Для исключения ожога кожи, при работе с источниками альфа-излучения используют защитные резиновые перчатки. Альфа-частицы полностью поглощаются одеждой. Однако при попадании альфа-частиц внутрь организма (с воздухом, пищей, водой или через открытую рану ) из-за сильной ионизирующей способности они становятся очень опасными и вызывают в местах контакта необратимые повреждения биологической ткани.

Известно около 300 альфа-активных радионуклидов, из них 40 являются природными. В числе природных, наиболее значимых альфа-

искусственные альфа-излучатели: изотопы плутония 23894 Pu, 23994 Pu, 24094 Pu,

24194 Pu.

1.2. Бета-излучения

Бета-частицы – поток электронов или позитронов, испускаемых ядрами радиоактивных элементов при бета-распаде. Электрон ( –-частица) имеет массу me = 9,109 10-31 кг и отрицательный заряд e = 1,6 10-19 Кл.

Позитрон ( +-частица) – элементарная частица с положительным электрическим зарядом, античастица по отношению к электрону. Массы электрона и позитрона равны, а их электрические заряды и магнитные моменты равны по абсолютной величине, но противоположны по знаку. Позитрон стабилен, но в веществе существует лишь короткое время (доли секунды) из-за аннигиляции с электронами.

Бета-частицы одного и того же радиоактивного элемента обладают различным запасом энергии. Это объясняется природой бета-распада радиоактивных ядер, при котором образующаяся энергия распределяется между дочерним ядром, бета-частицей и нейтрино в различных соотношениях. Таким образом, энергетический спектр бета-частиц сложный и непрерывный. Максимальная энергия лежит в пределах от 0,018 до 13,5 МэВ. Бета-распад может происходить не только на основной уровень, но и на возбужденные уровни дочернего ядра. Поток бета-частиц называется бета-излучением. В результате электронного бета-распада исходное ядро превращается в новое ядро, масса которого остается прежней, а заряд увеличивается на единицу, при этом появляется частица – антинейтрино:

Позитронный бета-распад приводит к образованию ядра с прежней массой и зарядом, уменьшенным на единицу, при этом образуется нейтрино:

Нейтрино от антинейтрино отличается направлением спина по отношению к импульсу.

К бета-распаду относится еще один вид превращения ядер – электронный захват, при котором ядро притягивает к себе один из электронов, расположенных на внутренних орбитах атома (чаще К-слоя):

e AZX к ZA1Y ; е 4019K к 4018 Ar .

Место захваченного электрона сразу же заполняется электроном с более высокого уровня, при этом испускается рентгеновское излучение. Ядро же такого атома остается неизменным по массе, превращается в новое ядро с зарядом, уменьшенным на единицу.

Часто один и тот же радионуклид подвергается одновременно нескольким типам распада. Например, К-40 претерпевает электронный распад и электронный захват (К-захват).

Таким образом, при всех видах бета-распада массовое число ядра остается без изменения, а зарядовое число изменяется на единицу.

При взаимодействии бета-частиц с веществом происходит ионизация

и возбуждение атомов, при этом бета-частицы передают атомам свою кинетическую энергию и рассеиваются. Потеря бета-частицей энергии при каждом акте взаимодействия с веществом сопровождается уменьшением ее скорости до тепловой скорости движения вещества. Отрицательная бетачастица при этом либо остается в виде свободного электрона, либо присоединяется к нейтральному атому или положительному иону, превращая первый в отрицательный ион, а второй – в нейтральный атом. Положительная бета-частица (позитрон) в конце своего пути, сталкиваясь с электроном, соединяется с ним и аннигилирует.

Многократные изменения направления бета-частицы при ее взаимодействии с веществом приводят к тому, что глубина проникновения ее в вещество – длина пробега – оказывается значительно меньше истиной длины пути бета-частицы в веществе, а ионизация носит объемный характер.

Средняя величина удельной ионизации – линейная плотность ионизации – в воздухе зависит от энергии бета-частиц и составляет 100– 300 пар ионов на 1 см пути, а максимальный пробег в воздухе достигает нескольких метров, в биологической ткани – сантиметры, в металлах – десятки мкм. Скорость движения бета-частиц в воздухе близка к скорости света (250000–270000 км/с).

Для защиты от бета-излучения используются: стекло, алюминий, плексиглас, полимеры – материалы, состоящие из элементов с малым порядковым номером.

Толщина слоя вещества, в котором происходит полное поглощение бета-частиц, соответствует максимальной длине пробега – длине пробега бета-частиц, имеющих наибольшую энергию в данном спектре, может быть определена по формуле

(3.3)

где Rmax – максимальная длина пробега (толщина слоя), см; Emax – максимальная энергия бета-частиц в спектре, МэВ; – плотность вещества, г/см3.

Потеря энергии бета-частицами и рассеяние их в веществе приводят к постепенному ослаблению потока бета-частиц, которое выражается экспоненциальной зависимостью

единицу времени; N0 – начальное число бета-частиц, падающих в единицу времени на поглощающий слой; л – линейный коэффициент поглощения, см-1; R – толщина поглощающего слоя, см.

1.3. Нейтронные излучения

Свободные нейтроны образуются в процессе спонтанного деления ядра, под которым понимается его расщепление, т.е. распад на два осколка, сумма масс которых примерно равна массе исходного ядра. Возникающие в процессе деления ядер нейтроны имеют энергию около

2 МэВ.

23592U +10 n – 56 144Ва + 8936Кr + 201n + Q

Нейтрон (n) – элементарная, электрически нейтральная частица с массой mn = 1,6748 10-27 кг. Нейтрон в свободном состоянии нестабилен, он самопроизвольно превращается в протон с испусканием электрона и

16 мин.

Около 1 % нейтронов испускаются возбужденными осколками деления исходного ядра. При этом изменяется энергетическое состояние ядра-осколка с уменьшением массового числа на единицу:

AZ X A Z1Y 01n .

Такие превращения происходят после завершения процесса деления ядра за время от долей до десятков секунд. Нейтроны, испускаемые спустя период времени порядка секунды после акта деления, называются запаздывающими. Энергия запаздывающих нейтронов – около 0,5 МэВ.

Нейтроны, взаимодействуя с веществом, либо рассеиваются, либо захватываются ядрами атомов вещества. Различаются рассеяние упругое и неупругое и радиационный захват с испусканием заряженных частиц.

Упругим называется такое рассеяние, при котором нейтрон, столкнувшись с ядром атома, передает ему часть кинетической энергии и отскакивает от ядра, изменив направление своего движения, с уменьшенной энергией. При столкновениях переданная нейтроном ядру энергия превращается в кинетическую энергию ядра, которое приходит в движение и называется ядром отдачи (рис.7). Ядра отдачи, получившие от нейтрона достаточно большую энергию, могут оказаться выбитыми из атомов и будут взаимодействовать с веществом как заряженные частицы, производя ионизацию.

Наибольшую энергию нейтрон теряет при взаимодействии с ядрами, равными или близкими ему по массе. Так как при этом происходит замедление нейтронов, то особенно эффективными замедлителями являются легкие элементы (водород, бериллий, графит). Вероятность упругого рассеяния растет с уменьшением энергии нейтрона и заряда ядра.

ядро

ядро отдачи

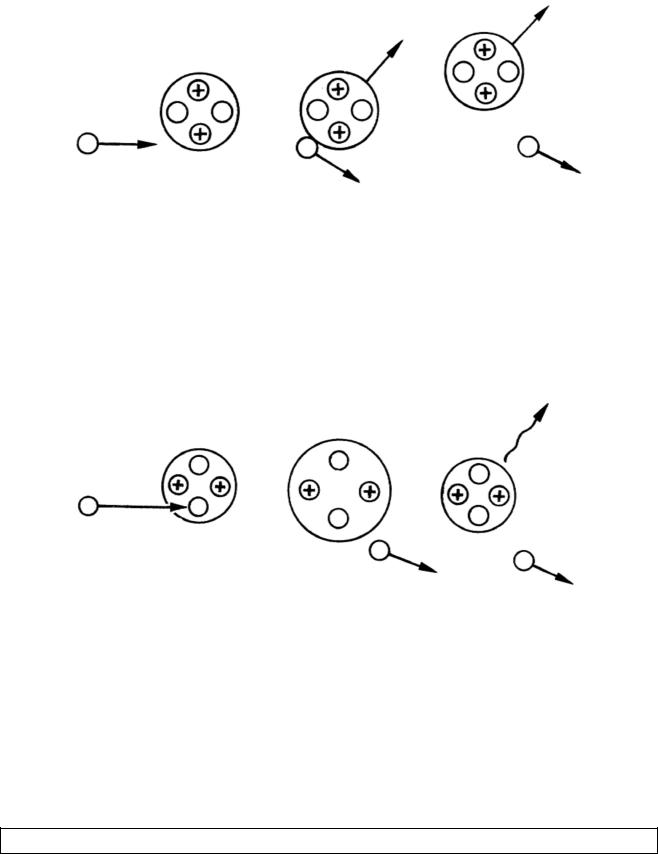

Рис. 7. Упругое столкновение нейтрона с ядром

Неупругим рассеянием называется такое взаимодействие нейтрона с ядром, когда нейтрон проникает в него, выбивая из него один из нейтронов меньшей энергии и другого направления, чем первоначальный, и переводит ядро в возбужденное состояние, из которого оно очень быстро переходит в основное состояние с испусканием гамма-кванта (рис. 8).

Неупругое рассеяние характерно для взаимодействия нейтронов достаточно больших энергий с ядрами тяжелых элементов.

нейтрон

нейтрон нейтрон

Рис. 8. Неупругое столкновение нейтрона с ядром

Явление, при котором нейтрон, проникая в ядро, образует более тяжелый изотоп взаимодействующего с ним ядра, называется захватом нейтронов. Ядро, захватившее нейтрон, переходит в возбужденное состояние и, возвращаясь в основное состояние, испускает один или несколько гамма-квантов с энергией порядка мегаэлектронвольт или заряженные частицы (рис. 9).

Захват нейтрона ядром сопровождается с испусканием гамма-квантов по следующей схеме:

01n +1327Al – 1328Al*

28 Al +гамма-квант

Захват нейтронов ядрами становится возможен благодаря тому, что не имея заряда и не испытывая вследствие этого отталкивающего электрического воздействия со стороны ядра, нейтрон способен приблизиться к нему на такие небольшие расстояния, на которых

сказываются ядерные силы притяжения. Вероятность захвата возрастает для нейтронов малых энергий вследствие большего времени нахождения нейтрона вблизи ядра.

нейтрон

ядро

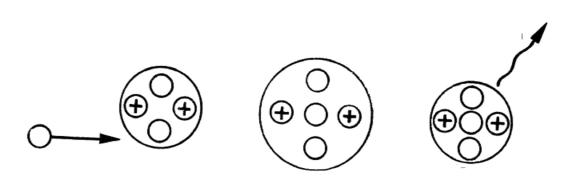

Рис. 9. Захват нейтрона ядром

Основной качественной характеристикой нейтронного излучения является энергетический спектр – распределение нейтронов по энергиям. При этом различают следующие энергетические спектры нейтронов: медленные с энергией до 0,5 эВ, промежуточные – с энергией от 0,5 эВ до 200 кэВ, быстрые – с энергией от 200 кэВ до 20 МэВ и сверхбыстрые – с энергией свыше 20 МэВ.

Нейтронное излучение является косвенно ионизирующим, это объясняется тем, что нейтроны практически не взаимодействуют с электронными оболочками атомов и непосредственно не ионизируют атомы. Нейтроны движутся в веществе без потери энергии, пока не встретятся с ядрами.

Проникающая способность нейтронов в воздухе сотни метров и сравнима с проникающей способностью гамма-излучений, или даже больше ее. В воздухе нейтрон проходит около 300 метров между двумя последовательными столкновениями, а в более плотных жидких и твердых веществах – около 1 см.

1.4. Гамма-излучения

Гамма-излучение – коротковолновое электромагнитное излучение, испускаемое возбужденными атомными ядрами. Гамма-излучение наблюдается при радиоактивном распаде атомных ядер и ядерных реакциях. Испускание гамма–лучей не приводит к превращениям элементов и поэтому не считается видом радиоактивных превращений. Гамма-излучение лишь сопровождает некоторые радиоактивные превращения, в которых ядра образуются в возбужденных состояниях. Возбужденные ядра в течение 10-12 с переходят в основное состояние, испуская избыток энергии в виде гамма-кванта. Иногда ядро последовательно испускает ряд гамма-квантов, переходя каждый раз в менее возбужденное состояние, пока не станет стабильным. Это явление

получило название каскадного излучения.

Гамма-кванты не обладают ни зарядом, ни массой покоя. Их испускание не приводит к образованию ядер новых элементов. Возбужденное и стабильное ядро одного элемента отличается только энергией, т.е. при гамма-переходах изменение заряда Z и массового числа А не происходит. Излучение гамма-кванта является процессом, самопроизвольно происходящим в ядрах и характеризующим свойства ядер.

Если значком обозначить возбужденное состояние ядра, то процесс излучения гамма-кванта h можно записать так:

AZ X* AZ X h ,

где h – постоянная Планка (h = 6,626 10 –34 Дж с); – частота электромагнитных волн.

Излученные ядром гамма-кванты характеризуются большой энергией, каждый из них может быть обнаружен и зарегистрирован приборами. При радиоактивном распаде ядер обычно наблюдаются гаммакванты с энергией от 10 кэВ до 5 МэВ, при ядерных реакциях встречаются гамма-кванты с энергиями до 20 МэВ. В современных ускорителях получают гамма-кванты с энергией до 20 ГэВ.

Гамма-излучение ядерного взрыва образуется непосредственно в процессе деления ядер 23592 U или 23994 Pu. Его источником являются также

осколки деления, испускающие гамма-квант при переходе из возбужденного состояния в основное.

Среди процессов взаимодействия гамма-квантов с веществом наибольшую вероятность имеют: фотоэффект, комптоновское рассеяние и образование пары электрон-позитрон.

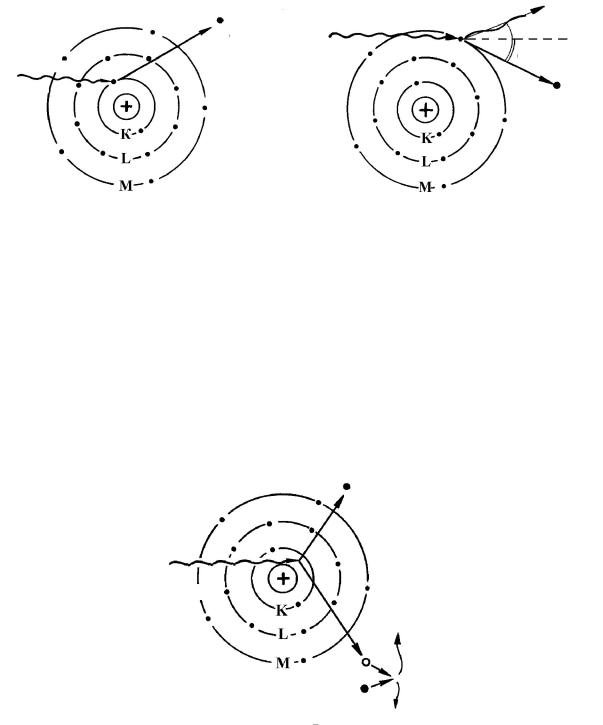

Процесс взаимодействия гамма-кванта с веществом, при котором гамма-квант полностью поглощается атомом вещества и выбивает из атома электрон, называется фотоэлектрическим эффектом (фотоэффектом). Фотоэффект чаще происходит при малых значениях энергии гаммаквантов и резко уменьшается с ее увеличением.

При энергии гамма-квантов от 0,2 до 1 МэВ наиболее вероятным становится процесс взаимодействия гамма-кванта с одним из внешних электронов. В процессе этого взаимодействия гамма-квант передает электрону часть своей энергии, которая переходит в кинетическую энергию электрона (Ее) и расходуется вторичным электроном на ионизацию атомов вещества. Соответственно уменьшается энергия гаммакванта (Е ), при этом изменяется направление его движения. Процесс уменьшения энергии гамма-квантов и рассеяния их электронами получил название Комптон-эффекта (неупругое рассеяние) (рис.11).

При взаимодействии гамма-квантов с электромагнитным полем ядра

он может прекратить свое существование как гамма-квант и превратиться в две частицы: электрон и позитрон. Такой процесс взаимодействия гамма-

квантов с веществом называется образованием пар электрон-позитрон.

Такое взаимодействие возможно, если гамма-квант имеет энергию, равную или большую 1,02 МэВ. Это объясняется тем, что энергия покоя электрона и позитрона соответственно равна 0,51 МэВ, то на их образование расходуется 1,02 МэВ.

электрон

отдачи

Вся избыточная энергия, которой обладает гамма-квант сверх 1,02 МэВ, сообщается поровну в виде кинетической энергии электрону и позитрону. Возникающие при образовании пары электрон и позитрон расходуют свою кинетическую энергию на ионизацию среды, после чего позитрон аннигилирует, соединяясь с одним из имеющихся в среде свободных электронов (рис. 12).

В отличие от альфа- и бета-частиц, непосредственно ионизирующих атомы, гамма-кванты во всех случаях, взаимодействуя с веществом, вызывают появление в нем свободных вторичных электронов и позитронов, которые производят ионизацию.

е– электрон

-квант

-квант

позитрон е+ электрон е– -квант

Рис. 12. Образование электронно-позитронной пары

Для гамма-излучения характерна очень низкая вероятность взаимодействия с веществом. Это означает, что фотоэффект,

комптоновское рассеяние и образование электронно-позитронных пар при прохождении гамма-излучения через вещество проходят достаточно редко.

Ионизирующая способность гамма-квантов при одинаковой энергии гамма-квантов и заряженных частиц и при одинаковой взаимодействующей среде в тысячи раз меньше, чем ионизирующая способность заряженных частиц.

В воздухе линейная плотность ионизации гамма-квантов составляет 2-3 пары ионов на 1 см пути. Проникающая способность гамма-квантов в воздухе сотни метров.

Ослабление (поглощение) интенсивности гамма-излучения в веществе определяется по закону Бугера:

где I – интенсивность гамма-излучения на глубине R в веществе; I0 – интенсивность гамма-излучения при входе в вещество; – линейный коэффициент ослабления.

Коэффициент состоит из коэффициента поглощения при фотоэффекте ф, коэффициента ослабления при комптон-эффекте к и коэффициента поглощения при образовании электронно-позитронных пар

Коэффициент зависит не только от энергии гамма-квантов, но и от плотности и среднего атомного номера вещества среды. Поэтому поглощение гамма-квантов веществом удобнее выражать через массовый коэффициент ослабления m = / . Тогда получим

2. Основные дозиметрические величины и единицы их измерения. Связь между дозами.

Действие ионизирующих излучений на вещество проявляется в ионизации и возбуждении атомов и молекул, входящих в состав вещества. Количественной мерой воздействия излучений на вещество является доза излучения. Доза излучения – это количество энергии ионизирующего излучения, поглощенного единицей массы облучаемой среды. Различают поглощенную, экспозиционную и эквивалентную дозы излучения.

2.1. Поглощенная доза излучения

Поглощенной дозой излучения (D) называется количество энергии любого вида ионизирующего излучения, поглощенное единицей массы любого вещества:
